Лестница для подъема на кран

Лестница высотой 5500 мм, шириной 800 мм, угол наклона 59, шаг ступеней 300 мм.

Состав: 3D сборка, чертежи

Софт: КОМПАС-3D 20

Файлы:

Н1.3110.00.00 - Лестница для подъема на кран.spw

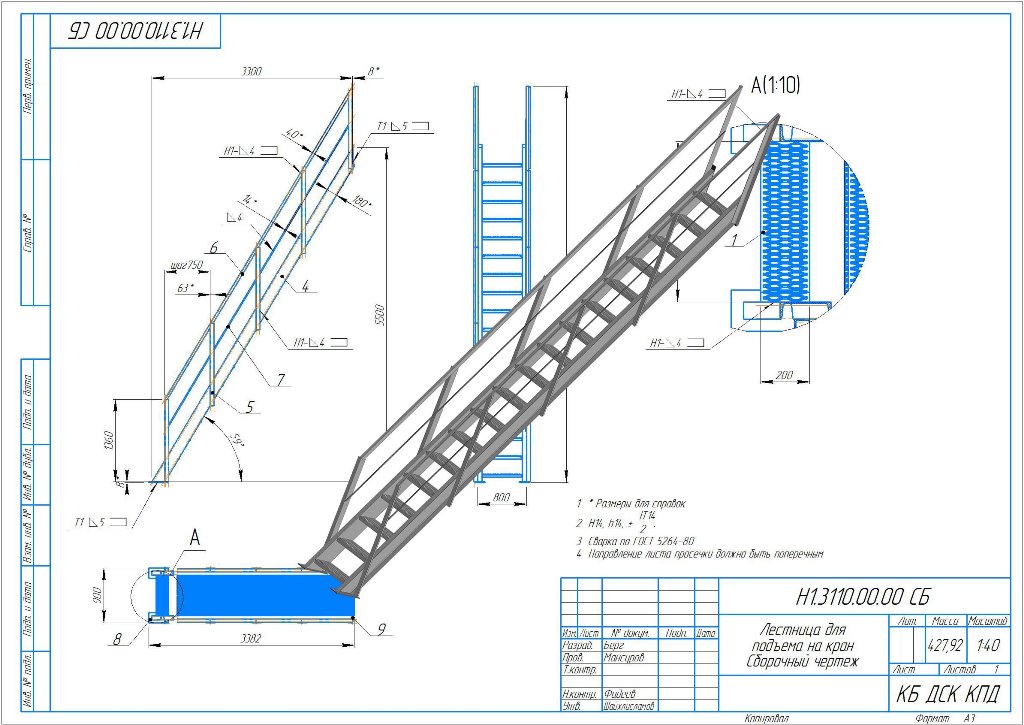

Н1.3110.00.00 СБ - Лестница для подъема на кран Сборочный чертеж.cdw

Н1.3110.00.00 СБ - Лестница для подъема на кран.a3d

Н1.3110.00.04 - Круг$d14 ГОСТ 2590-2006;Ст3пс ГОСТ 535-2005$L=5470 мм.m3d

Н1.3110.00.05 - Лист$d8х170х320 ГОСТ 19903-74;Ст3пс ГОСТ 14637-89$.m3d

Н1.3110.00.06 - Лист$d8х170х420 ГОСТ 19903-74;Ст3пс ГОСТ 14637-89$.m3d

Н1.3110.01.00 - Ступень.spw

Н1.3110.01.00 СБ - Ступень Сборочный чертеж.cdw

Н1.3110.01.00 СБ - Ступень.a3d

Н1.3110.01.03 - Лист ПВ 506 х 180 х 710.m3d

Н1.3110.00.00 Лестница для подъема на кран скан/doc08591420230504083925_001.jpg

Н1.3110.00.00 Лестница для подъема на кран скан/doc08591720230504084046_001.jpg

Н1.3110.00.00 Лестница для подъема на кран скан/doc08591720230504084046_002.jpg

Н1.3110.00.00 Лестница для подъема на кран скан/doc08591720230504084046_003.jpg

Н1.3110.00.00 Лестница для подъема на кран скан/doc08591720230504084046_004.jpg
