Лестница на второй этаж металлическая с прикручиваемыми поручнями . Ступеньки из арматуры .
Высота подъема 3м, ширина 0,8м, длина 5 метров .
- Главная -
- Чертежи -
- Строительство -
- Лестницы -
- Лестница на второй этаж
Лестница на второй этаж
0
1
45
0
0
150
Сообщить о проблеме
Автор
Константин
Саенко
Дата
20.11.2024
Язык
Русский
Состав
3D Сборка (в дереве предупреждения), Габаритный чертеж .
Софт
КОМПАС-3D 21
Как открыть?
Содержимое архива
-

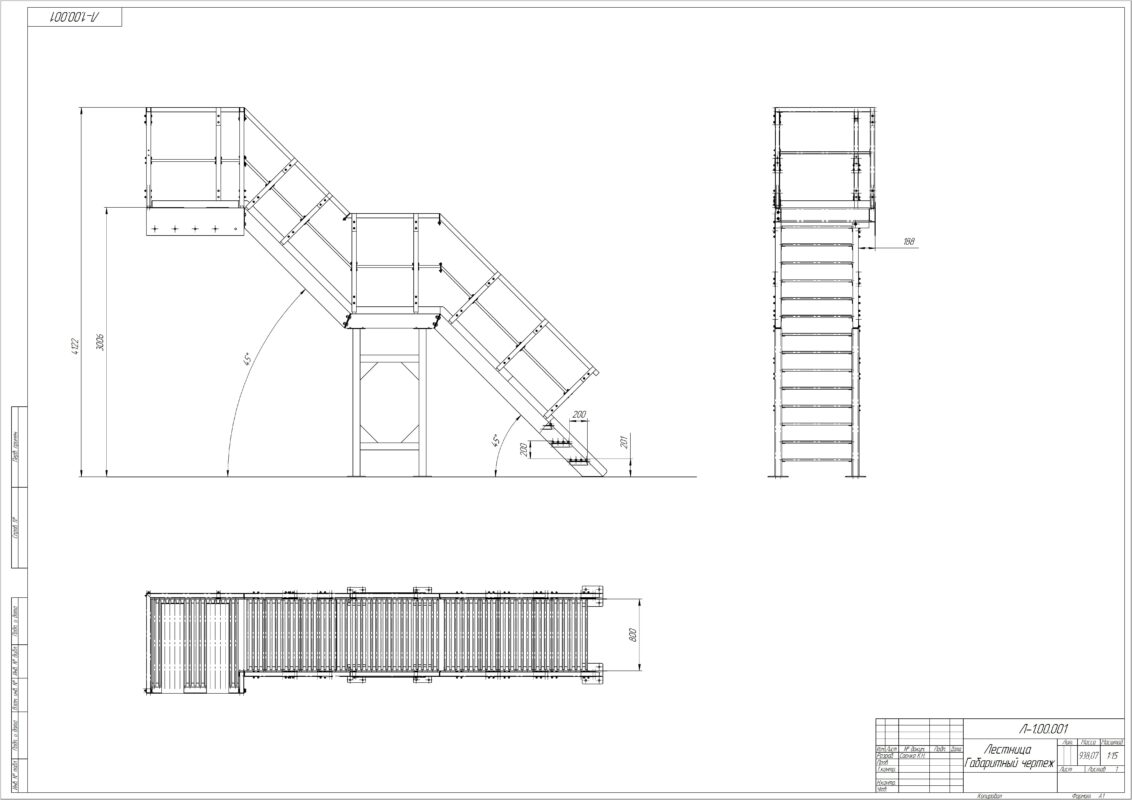

Л-1.00.001 Лестница Габаритный чертеж.cdw
-

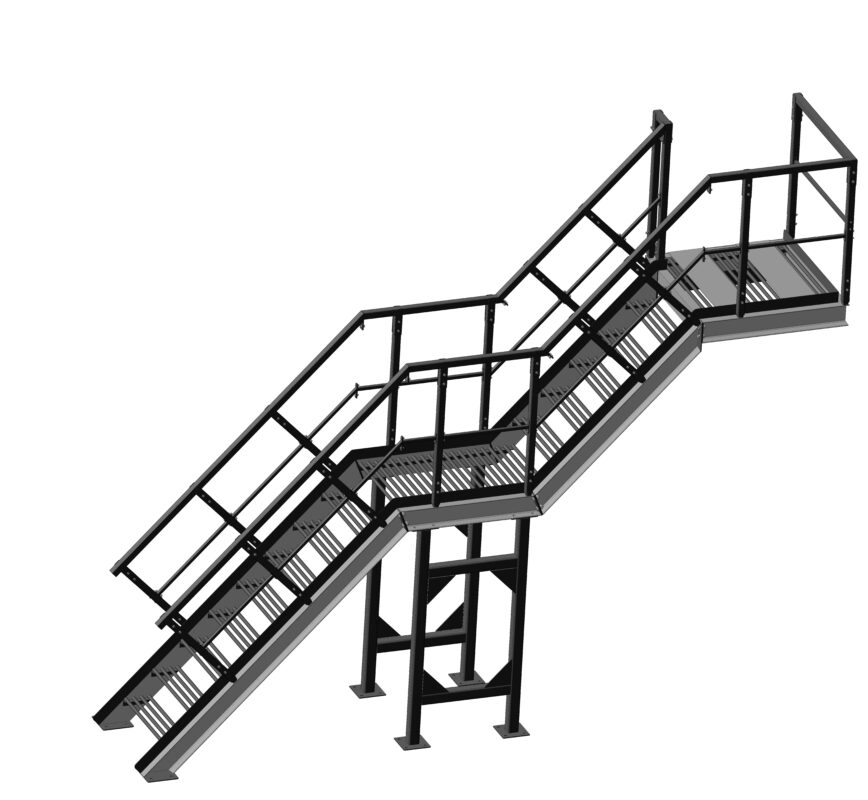

Л-1.00.001 СБ Лестница.a3d
-
Л-1.00.002 СБ Первый марш.a3d
-
Л-1.00.003 СБ Первая площадка.a3d
-
Л-1.00.004 СБ Второй марш.a3d
-
Л-1.00.005 СБ Вторая площадка.a3d
-
Л-1.00.006 СБ Перила первого марша.a3d
-
Л-1.00.007 СБ Перила первой площадки.a3d
-
Л-1.00.008 СБ Перила второго марша.a3d
-
Л-1.00.009 СБ Перила второй площадки.a3d
-
Л-1.00.010 СБ Нога опоры.a3d
-
Л-1.00.011 СБ Опора.a3d
-
Л-1.00.012 СБ Перекладина.a3d
-
Л-1.00.101 Швеллер.m3d
-
Л-1.00.102 Пластина крепёжная.m3d
-
Л-1.00.103 Уголок 45х45х5.m3d
-
Л-1.00.104 Арматура.m3d
-
Л-1.00.105 Кронштейн.m3d
-
Л-1.00.106 Стойка.m3d
-
Л-1.00.107 Труба 50х50х3.m3d
-
Л-1.00.108 Фланец.m3d
-
Л-1.00.109 Заглушка.m3d
-
Л-1.00.110 Труба 80х80х6.m3d
-
Л-1.00.111 Косынка.m3d
-
Л-1.00.112 Борт.m3d
-
Л-1.00.113 Пластина накладная Лист чечевица В-К-ПУ-4.0 Ст3сп ГОСТ 8568-77.m3d
-
Л-1.00.114 Труба 25х25х3.m3d
