Лестница забежная на монокосоуре

200

Проект лестницы забежной на монокосоуре с разворотом на 180 град.
Размер (высота х длина х ширина): 2858 х 2800 х 1900 мм.

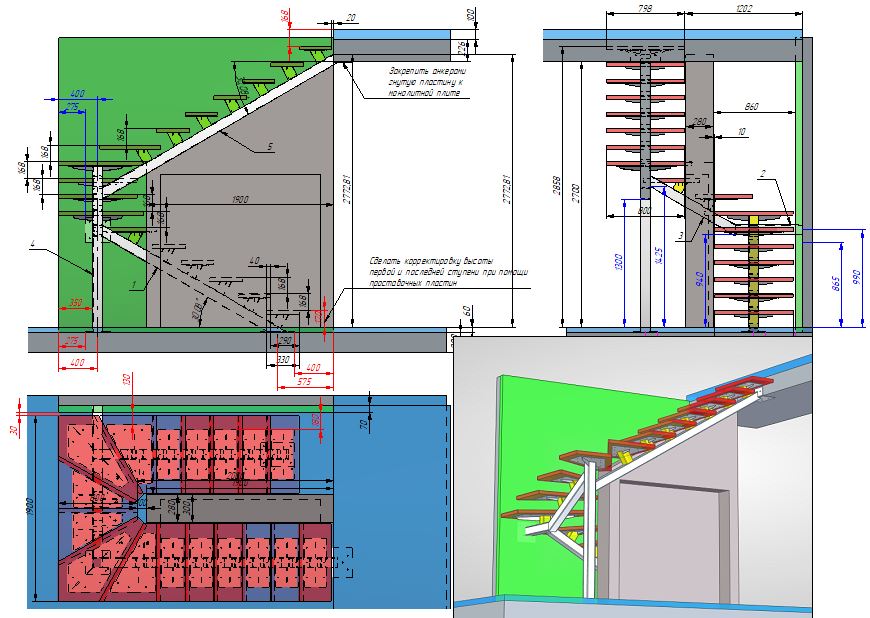

Лестница забежная на монокосоуре чертеж лестницы

Еще чертежи и проекты по этой теме:

Лестница на монокосоуре в межэтажном перекрытии размером 2730*780мм

3Д модель забежной лестницы

Лестница с забежными ступенями на косоуре

Лестница на монокосоуре из листа

100

Лестница с тремя забежными ступенями

Лестница с площакой и забежными ступенями

Комментариев пока нет

Чтобы оставить комментарий, необходимо войти

Войти с помощью:

Автор

Александр

Дата

27.07.2024

Язык

Русский

Состав

3D сборка, модель и детали. Оформление.

Софт

Solid Edge ST9

Содержимое архива

На Лазер
- Закладные пластины низ 3мм 5шт.dxf
- Закладные пластины общие 3мм 10шт.dxf
- Нижняя опорная пластина к плите 12мм 1шт (гравировка).dxf
- опорный лист под плиту 6мм 1шт (гибка).dxf
- Пластина к забежной 1_1 v2 1шт (гравировка).dxf
- Пластина к забежной 2_1 v2 2шт (гравировка).dxf
- Пластина к забежной 3_1 v2 1шт (гравировка).dxf
- Пластина к забежной 4_1 v2 1шт (гравировка).dxf
- Пластина к забежной 6_1 v2 1шт (гравировка).dxf
- Пластина к ступени общей 11шт (гравировка).dxf
- Пластина опорная 12мм 2шт (гравировка).dxf
- ребро 3мм 30шт.dxf
- ребро увел 3мм 4шт.dxf
горизонтальная опорная труба.asm
горизонтальная опорная труба.cfg
Дополнительная опора.asm
Доска 800х310х40.par
Забежная ступень 1_1 V2.par
Забежная ступень 2_1 V2.par
Забежная ступень 3_1 V2.par
Забежная ступень 4_1 V2.par
Забежная ступень 5_1 V2.par
Забежная ступень 6_1 V2.par
Нижняя опорная пластина к плите 12мм.par
Опорная труба второго марша.par
Опорная труба первого марша (угол 30,36) 04.23.par
Опорная труба промежуточного марша.par
опорный лист под плиту.psm
Основная сборка лестницы (только ступени).pdf
Основная сборка лестницы 1_1.asm
Основная сборка лестницы 1_1.cfg
Основная сборка лестницы 1_1.dft
Основная сборка лестницы 1_1.log
Основная сборка лестницы 1_1.pdf
Основная сборка лестницы 1_1.stp
Первый марш.asm
Первый марш.cfg
Перегородка ГКЛ.par
пластина 200х200.par
Пластина к забежной 1_1 v2.par
Пластина к забежной 2_1 v2.par
Пластина к забежной 3_1 v2.par
Пластина к забежной 4_1 v2.par
Пластина к забежной 5_1 v2.par
Пластина к забежной 6_1 v2.par
Пластина к ступени общей 4мм.par
Пластина опорная для верт. трубы 10мм.par
Плита перекрытия 1 этаж.par
Плита перекрытия 2 этаж.par
Плита перекрытия 200мм.par
Пол 1 этаж.asm
Пол 2 этаж.asm
ребро 3мм.par
ребро увел 4мм.par
стена.par
Стяжка пола 1 этаж.par
Стяжка пола 2 этаж.par
Схема ступеней сборка актуальная.asm
Схема ступеней сборка актуальная.cfg
Схема эксиз ступени.par
труба опорная вертикальная 1862.par
труба опорная стена.par
труба под ступень забежную 1_1 v2.par
труба под ступень забежную 2_1 v2 .par
труба под ступень забежную 3_1 v2.par
труба под ступень забежную 6_1 v2.par
труба под ступень основная 2.par
труба под ступень основная.par
штукатурка стены + слой краски.par

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
