КОМПАС 3D 18

Лестница,чертежи КЖ (опалубка и армирование)

На чертежах дана конструкция железобетонной лестницы.
Пролет 6 м
5 лестничных маршев. Каждый марш имеет разную высоту.

Состав проекта:
- общие данные , ведомость чертежей;

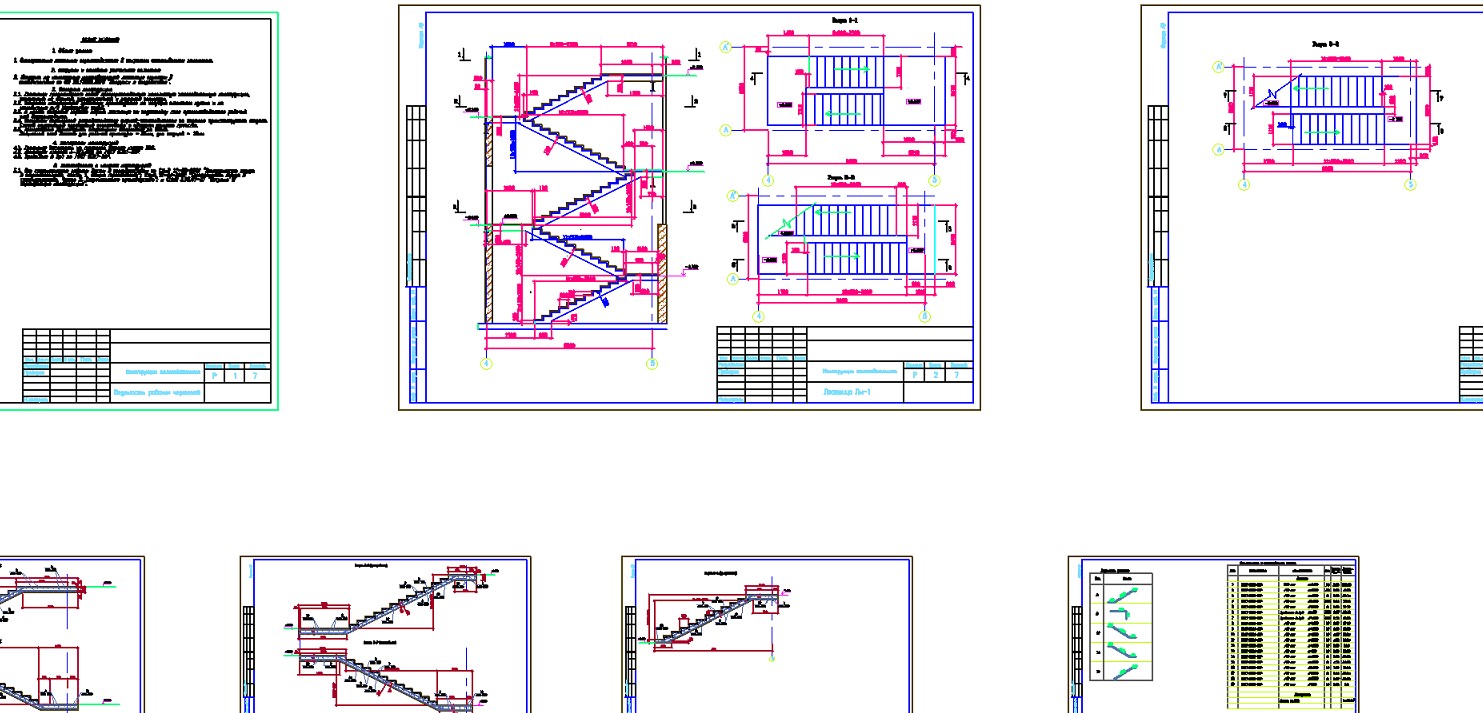

- план и принципиальные разрезы по всем лестничным маршам;

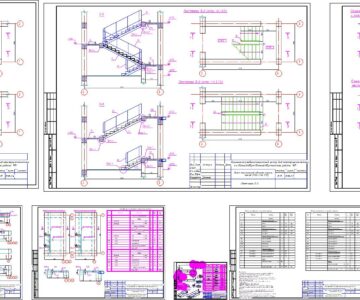

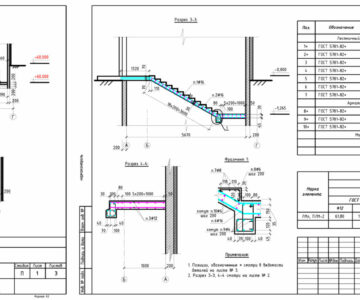

- опалубочные и чертежи армирования конструкции;
- дана спецификация всех элементов

Состав: Сборочный чертеж КЖ Язык документа

Софт: AutoCAD 2014
