КОМПАС 3D 18

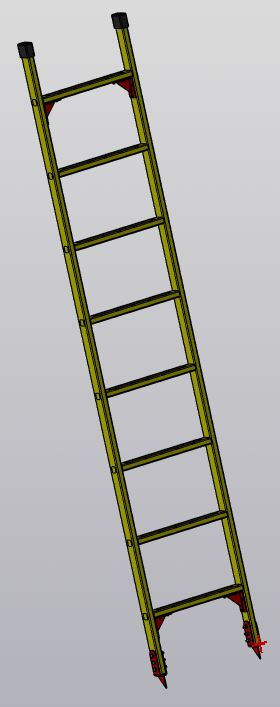

Лестница диэлектрическая

Лестница выполнена из стеклопластика. Ступеньки имеет противоскользащую поверхность. Дополнительно снабжена ножом для предотвращения скольжения.

Состав: Сборка и сборочные единицы Язык документа

Софт: КОМПАС-3D 16

Каталог / Строительство / Лестницы / Лестница диэлектрическая

Просмотр файлов
направляющая.m3d
СОЕДИНИТЕЛЬ.m3d
тетева.m3d
упор.m3d
Сборка.a3d
заглушка.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
