Лестница маршевая эвакуационная

Лестница маршевая эвакуационная для размещения снаружи здания. Высота лестница 10200, 3100х2900 - размеры вылета. Крепление с помощью анкерных болтов к фундаменту. Предусмотрен вывод сухотруба.

Состав: Сборочный чертеж, Деталировка (Марш 1,2; Площадка 1,2,3; Площадка переходная, Кронштейн для крепления, сухотруб), Спецификация Язык документа

Софт: КОМПАС-3D 17.1

Файлы:

Каталог / Строительство / Лестницы / Лестница маршевая эвакуационная

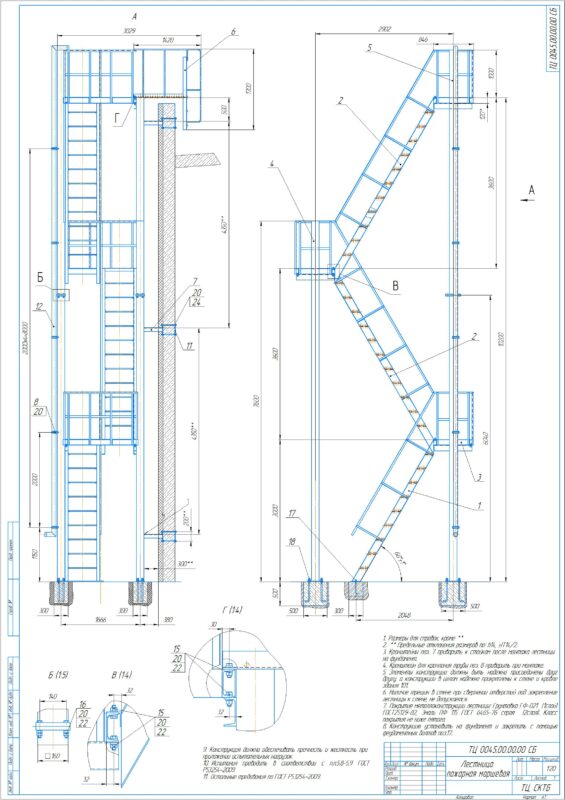

Лестница маршевая/ТЦ 0045.00.00.00 Лестница пожарная маршевая..cdw
Лестница маршевая/ТЦ 0045.01.00.00 Марш 1/ТЦ 0045.01.00.00 Марш 1.cdw
Лестница маршевая/ТЦ 0045.01.00.00 Марш 1/ТЦ 0045.01.00.01 Тетива.cdw
Лестница маршевая/ТЦ 0045.01.00.00 Марш 1/ТЦ 0045.01.00.02 Пластина.cdw
Лестница маршевая/ТЦ 0045.01.00.00 Марш 1/ТЦ 0045.01.00.05 Стойка ограждения.cdw
Лестница маршевая/ТЦ 0045.01.00.00 Марш 1/ТЦ 0045.01.00.06 Перила.cdw
Лестница маршевая/ТЦ 0045.01.00.00 Марш 1/ТЦ 0045.01.01.00 Ступенька.cdw
Лестница маршевая/ТЦ 0045.02.00.00 Марш 2/ТЦ 0045.02.00.00 Марш 2.cdw
Лестница маршевая/ТЦ 0045.02.00.00 Марш 2/ТЦ 0045.02.00.01 Тетива.cdw
Лестница маршевая/ТЦ 0045.02.00.00 Марш 2/ТЦ 0045.02.00.02 Пластина.cdw
Лестница маршевая/ТЦ 0045.02.00.00 Марш 2/ТЦ 0045.02.00.04 Стойка ограждения.cdw
Лестница маршевая/ТЦ 0045.02.00.00 Марш 2/ТЦ 0045.02.00.05 Перила.cdw
Лестница маршевая/ТЦ 0045.03.00.00 Площадка 1/ТЦ 0045.03.00.00 Площадка 1 в сборе на колоннах.cdw
Лестница маршевая/ТЦ 0045.03.00.00 Площадка 1/ТЦ 0045.03.01.00 Колонна .cdw
Лестница маршевая/ТЦ 0045.03.00.00 Площадка 1/ТЦ 0045.03.02.00 Площадка .cdw
Лестница маршевая/ТЦ 0045.03.00.00 Площадка 1/ТЦ 0045.03.02.01 Перила.cdw
Лестница маршевая/ТЦ 0045.03.00.00 Площадка 1/ТЦ 0045.03.02.02 Стойка ограждения.cdw
Лестница маршевая/ТЦ 0045.03.00.00 Площадка 1/ТЦ 0045.03.02.03 Пластина.cdw
Лестница маршевая/ТЦ 0045.04.00.00 Площадка 2/ТЦ 0045.04.00.00 Площадка 2 в сборе на колоннах.cdw
Лестница маршевая/ТЦ 0045.04.00.00 Площадка 2/ТЦ 0045.04.01.00 Колонна .cdw
Лестница маршевая/ТЦ 0045.05.00.00 Площадка 3/ТЦ 0045.05.00.00 Площадка 3 в сборе на колоннах.cdw
Лестница маршевая/ТЦ 0045.05.00.00 Площадка 3/ТЦ 0045.05.01.00 Площадка.cdw
Лестница маршевая/ТЦ 0045.05.00.00 Площадка 3/ТЦ 0045.05.01.01 Перила.cdw
Лестница маршевая/ТЦ 0045.05.00.00 Площадка 3/ТЦ 0045.05.01.02 Стойка ограждения.cdw
Лестница маршевая/ТЦ 0045.05.00.00 Площадка 3/ТЦ 0045.05.01.03 Кронштейн.cdw
Лестница маршевая/ТЦ 0045.05.00.00 Площадка 3/ТЦ 0045.05.02.00 Колонна.cdw
Лестница маршевая/ТЦ 0045.06.00.00 Площадка переходная/ТЦ 0045.06.00.00 Площадка переходная.cdw
Лестница маршевая/ТЦ 0045.07.00.00 Кронштейн/ТЦ 0045.07.00.00 Кронштейн.cdw
Лестница маршевая/ТЦ 0045.08.00.00 Кронштейн для крепления трубы/ТЦ 0045.08.00.00 Кронштейн.cdw
Лестница маршевая/ТЦ 0045.08.00.00 Кронштейн для крепления трубы/ТЦ 0045.08.00.01 Корпус.cdw
Лестница маршевая/ТЦ 0045.08.00.00 Кронштейн для крепления трубы/ТЦ 0045.08.00.02 Скоба.cdw
Лестница маршевая/ТЦ 0045.09.00.00 Трубопровод напорный/ТЦ 0045.09.00.00 Трубопровод напорный.cdw
Лестница маршевая/ТЦ 0045.09.00.00 Трубопровод напорный/ТЦ 0045.09.00.01 Отвод.cdw
Лестница маршевая/ТЦ 0045.09.00.00 Трубопровод напорный/ТЦ 0045.09.00.02 Отвод.cdw
Лестница маршевая/ТЦ 0045.09.00.00 Трубопровод напорный/ТЦ 0045.09.00.03 Труба.cdw
Лестница маршевая/ТЦ 0045.00.00.00 Лестница пожарная маршевая.spw
Лестница маршевая/ТЦ 0045.01.00.00 Марш 1/ТЦ 0045.01.00.00 Марш 1.spw
Лестница маршевая/ТЦ 0045.01.00.00 Марш 1/ТЦ 0045.01.01.00 Ступенька.spw
Лестница маршевая/ТЦ 0045.02.00.00 Марш 2/ТЦ 0045.02.00.00 Марш 2.spw
Лестница маршевая/ТЦ 0045.03.00.00 Площадка 1/ТЦ 0045.03.00.00 Площадка 1 в сборе на колоннах .spw
Лестница маршевая/ТЦ 0045.03.00.00 Площадка 1/ТЦ 0045.03.01.00 Колонна.spw
Лестница маршевая/ТЦ 0045.03.00.00 Площадка 1/ТЦ 0045.03.02.00 Площадка .spw
Лестница маршевая/ТЦ 0045.04.00.00 Площадка 2/ТЦ 0045.04.00.00 Площадка 2 в сборе на колоннах .spw
Лестница маршевая/ТЦ 0045.04.00.00 Площадка 2/ТЦ 0045.04.01.00 Колонна.spw
Лестница маршевая/ТЦ 0045.05.00.00 Площадка 3/ТЦ 0045.05.00.00 Площадка 3 в сборе на колоннах .spw
Лестница маршевая/ТЦ 0045.05.00.00 Площадка 3/ТЦ 0045.05.01.00 Площадка .spw
Лестница маршевая/ТЦ 0045.05.00.00 Площадка 3/ТЦ 0045.05.02.00 Колонна.spw
Лестница маршевая/ТЦ 0045.06.00.00 Площадка переходная/ТЦ 0045.06.00.00 Площадка переходная.spw
Лестница маршевая/ТЦ 0045.07.00.00 Кронштейн/ТЦ 0045.07.00.00 Площадка.spw
Лестница маршевая/ТЦ 0045.08.00.00 Кронштейн для крепления трубы/ТЦ 0045.08.00.00 Кронштейн.spw
Лестница маршевая/ТЦ 0045.09.00.00 Трубопровод напорный/ТЦ 0045.09.00.00 Трубопровод напорный.spw
Лестница маршевая/ТЦ 0045.07.00.00 Кронштейн
Лестница маршевая/ТЦ 0045.08.00.00 Кронштейн для крепления трубы
Лестница маршевая/ТЦ 0045.01.00.00 Марш 1
Лестница маршевая/ТЦ 0045.02.00.00 Марш 2
Лестница маршевая/ТЦ 0045.03.00.00 Площадка 1
Лестница маршевая/ТЦ 0045.04.00.00 Площадка 2
Лестница маршевая/ТЦ 0045.05.00.00 Площадка 3
Лестница маршевая/ТЦ 0045.06.00.00 Площадка переходная
Лестница маршевая/ТЦ 0045.09.00.00 Трубопровод напорный
Лестница маршевая
