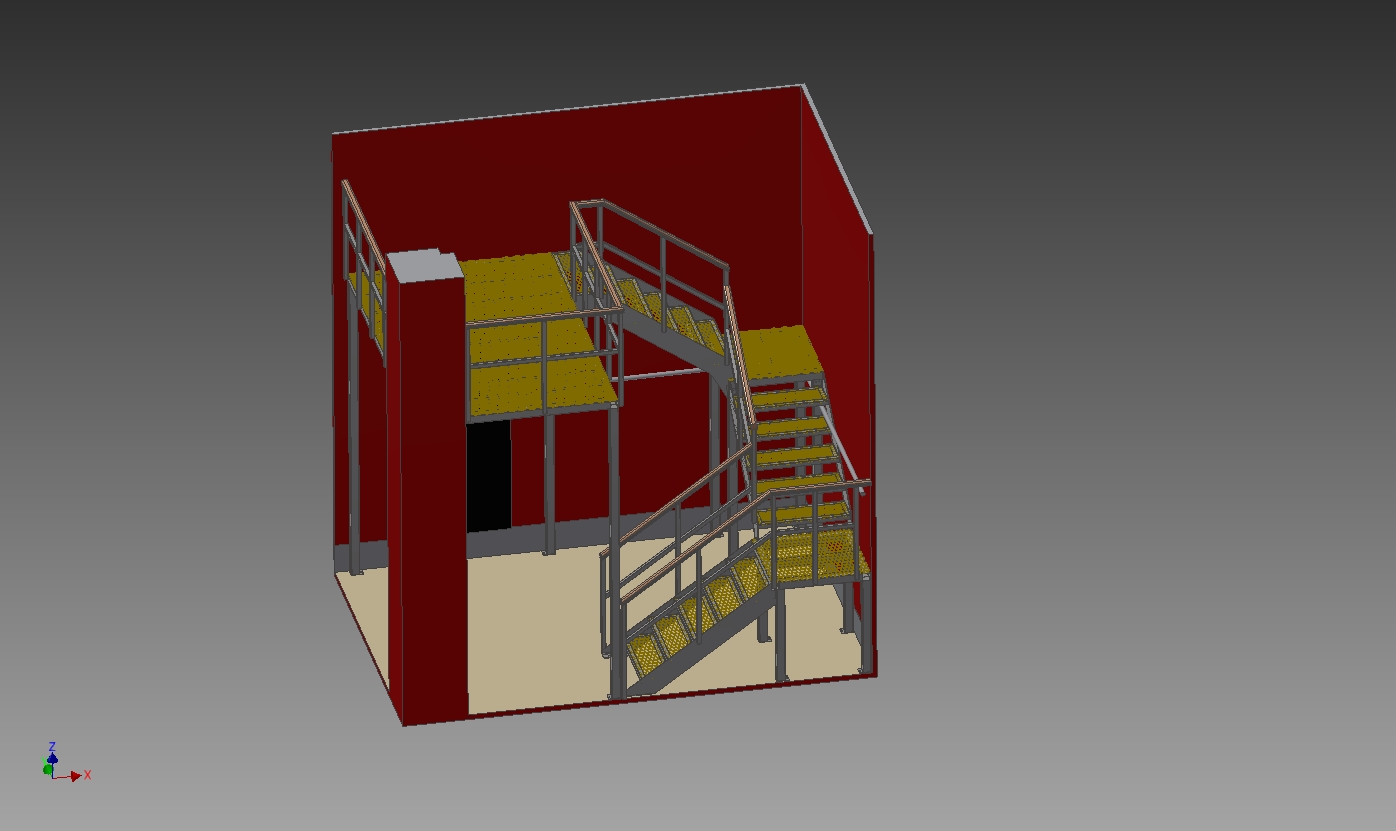

Лестница проектировалась для частного дома, а именно, данная лестница выступает в роли пожарной лестницы. Позволяет с легкостью перемещаться с первого на второй этаж и обратно! Максимальная высота лестницы составляет L=3150 мм. Модульная лестница состоит из 3х лестниц соединяющихся с площадками болтовым соединением. Угол наклона лестниц составляет 35 градусов. 2 площадки размером 900х950 мм и 1 площадка размером 1950х3050 мм. Общий габарит a*b*h=3050*4350*3150 мм.
- Главная -
- Чертежи -
- Строительство -
- Лестницы -
- Лестница модульная
Лестница модульная
0
13
525
0
0
200
Автор
Алексей
Алексеев
Дата
13.12.2017
Язык
Русский
Состав
3D Сборка
Софт
Autodesk Inventor 15
Как открыть?
Содержимое архива
-
Лестница
-
Дерево перилл-01.ipt
-
Перемычка перилл-04.1.ipt
-
Уголок.ipt
-
Стойка-04.ipt
-
Лестница нижняя.iam
-
Дерево перилл-09.ipt
-
Перемычка перилл-08.ipt
-
Продольная длинная-0.1.ipt
-
Стойка-02.ipt
-
Продольная длинная.ipt
-
Пластина перилл-07.ipt
-
Дерево перилл-04.ipt
-
Перемычка перилл-04.ipt
-
Пластина перилл-03.ipt
-
Перемычка перилл-08.1.ipt
-
Платик.ipt
-
Стенка-05.ipt
-
OldVersions
-
Рамка 3050 х 1950.0015.iam
-
-
Перемычка перилл-05.1.ipt
-
Дом.ipt
-
Поперечная.ipt
-
Стойка перилл.ipt
-
Перемычка перилл-05.ipt
-
Рамка 900 х 900.iam
-
Перемычка перилл-06.ipt
-
Дерево перилл-10.ipt
-
Поперечная длинная-01.ipt
-
ЭСКИЗ.ipt
-
Лестница.iam
-
Уголок короткий.ipt
-
Стенка-02.ipt
-
Стенка-04.ipt
-
Перемычка перилл-02.ipt
-
Лист стальной просечно- вытяжной 950.ipt
-
Лист стальной просечно- вытяжной половинка.ipt
-
Пластина перилл-01.ipt
-
Стенка-03.ipt
-
Поперечная длинная.ipt
-
Дерево перилл-05.ipt
-
Дерево перилл-03.ipt
-
Дерево перилл-06.ipt
-
Перемычка перилл-01.ipt
-
Перемычка перилл-07.1.ipt
-
Проставка.ipt
-
Вставка.ipt
-
Дерево перилл-08.ipt
-
Перемычка длинная.ipt
-
Перемычка перилл-03.ipt
-
Дерево перилл-02.ipt
-
Пластина перилл-05.ipt
-
Стойка-01.ipt
-
Поперечная длинная-0,1.ipt
-
Пластина перилл-04.ipt
-
Дерево перилл.ipt
-
Лестница полная сборка.iam
-
Стойка перилл-01.ipt
-
Стойка.ipt
-
Стенка-01.ipt
-
Продольная.ipt
-
Лестница верхняя.iam
-
Лестница средняя.iam
-
Лист стальной просечно- вытяжной 878.ipt
-
Пластина перилл.ipt
-
ЭСКИЗ1.ipt
-
Перемычка.ipt
-
Столб.ipt
-
Стойка перилл c отверстием.ipt
-
Перемычка короткая.ipt
-
Стенка.ipt
-
Рамка.iam
-
Стойка-03.ipt
-
Вставка 20х20.ipt
-
Пластина перилл-02.ipt
-
Пятка.ipt
-
Перемычка перилл-07.ipt
-
Уголок длинный.ipt
-
Лестница №1.ipj
-
Перемычка перилл.ipt
-
Рамка 3050 х 1950.iam
-
Пластина перилл-06.ipt
-
