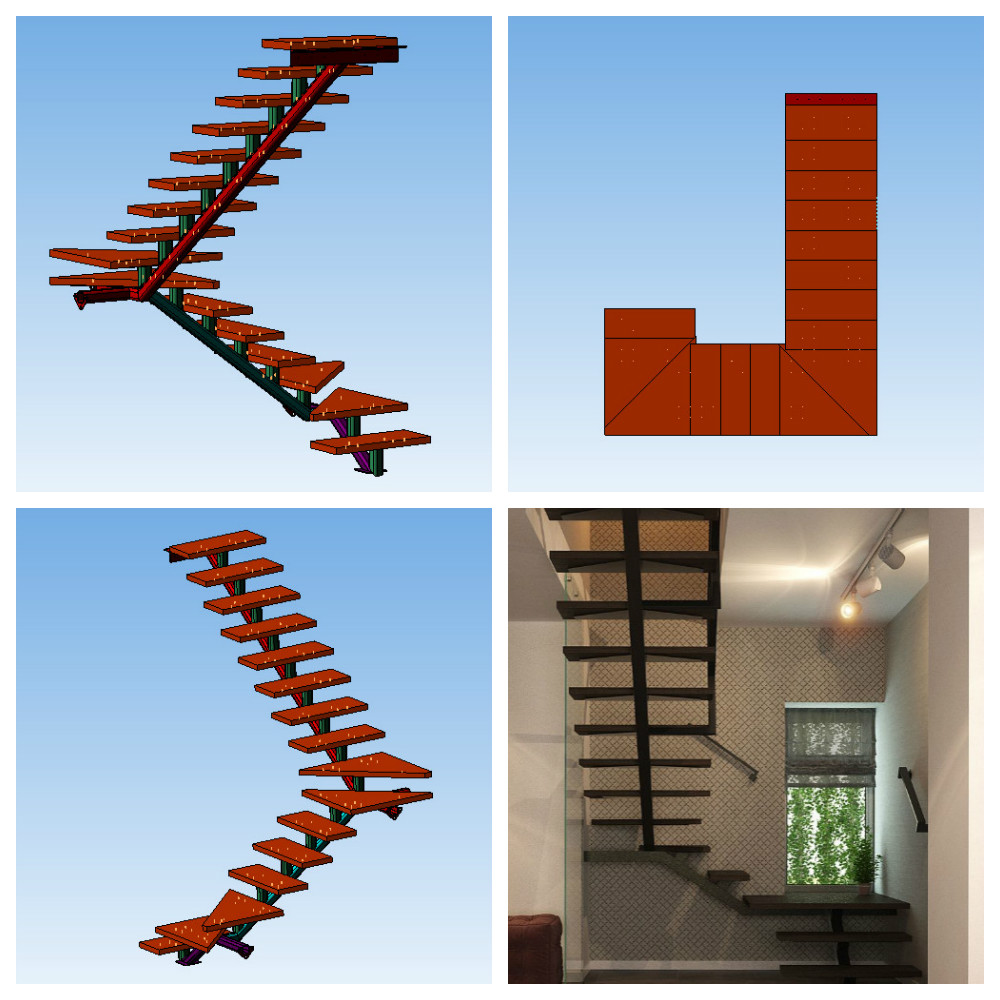

Лестница на три пролёта с поворотными ступенями выполнена в виде металлического каркаса с деревянными ступенями. Каркас выполнен из квадратной трубы, расположенной по центру ступеней, и имеет одну точку опоры на уровне пола, остальные крепления на стенах. Высота этажа 3115 мм, ширина ступеней 800 мм, угол подъёма 36,6 градусов. Конструкция лестницы соответствует формуле удобства.
