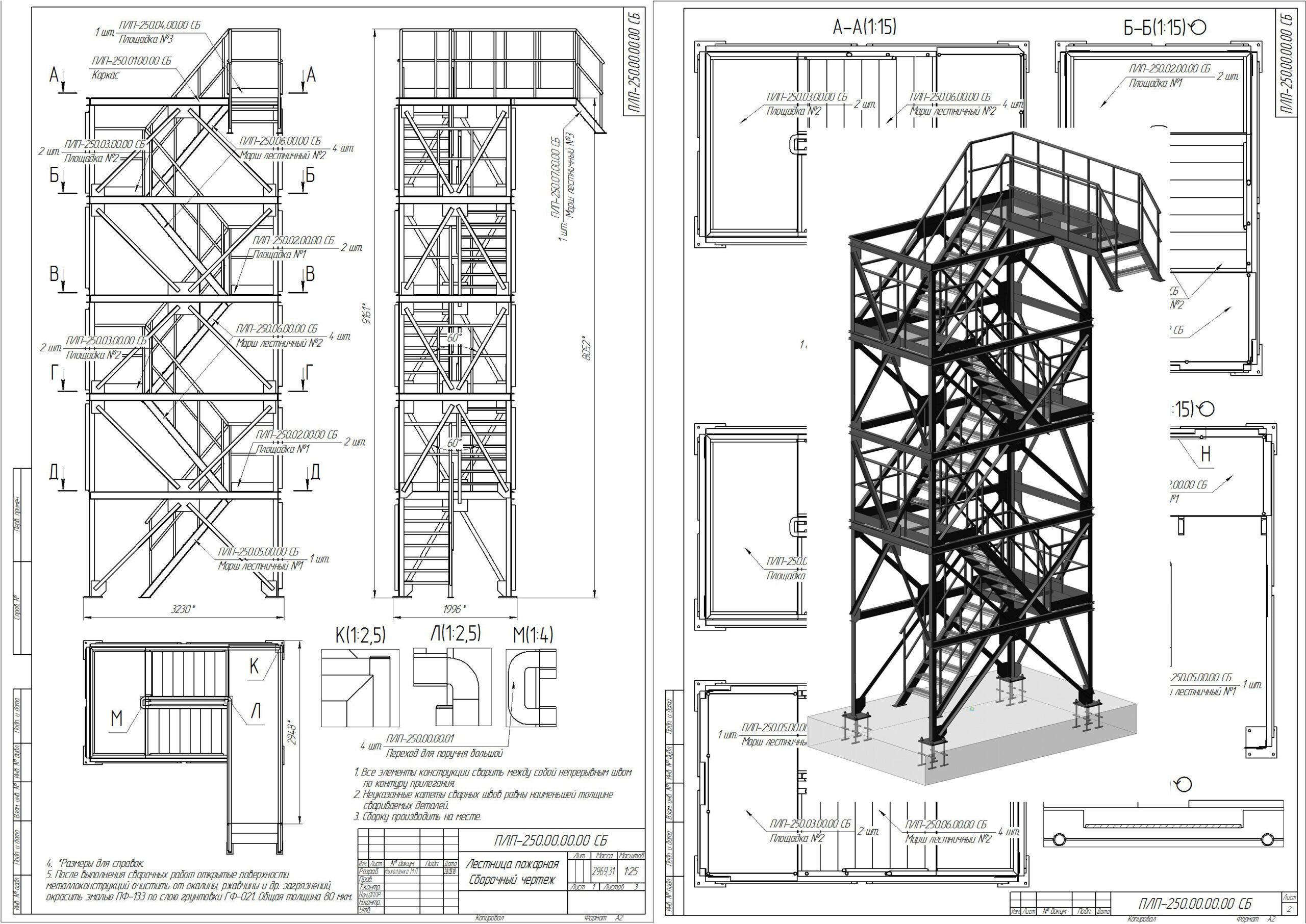

Чертежи пожарной лестницы спроектированы согласно предписанию пожарной инспекции для последующего изготовления силами стороннего предприятия. В основу проекта легла подобная лестница, установленная в другом месте и имеющая схожие параметры по габаритам и высоте. Лестница представляет собой цельносварную металлоконструкцию на бетонном фундаменте и устанавливается в непосредственной близости здания в указанном инспекцией месте.
