Лестница с забежными ступенями с шириной 900 мм

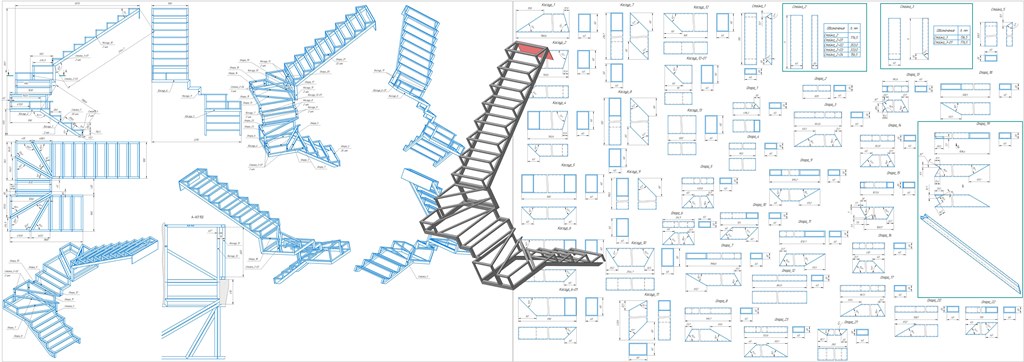

3d модель, эскиз 2d выполнены в Компас-v15. Эскиз выполнен с деталировкой. Каркас лестницы из прямоугольной трубы. Ширина лестницы 900 мм, высота 3187 мм, высота ступеней 176,5 мм.

Состав: 3D Сборка, эскизы

Софт: КОМПАС-3D V15.2

Файлы:
Опора_20.m3d
Косоур_4.m3d
Опора_9.m3d
Ступенька_2.m3d
Опора_13.m3d
Опора_12.m3d
Спецификация=разнесено.spw
Опора _6.m3d
Опора_15.m3d
Косоур_1.m3d
Ступенька_ласточкин хв.2й.m3d
Косоур_3.m3d
Ступ.прям.300х900.m3d
Ступенька_3.m3d
Косоур_12.m3d
Ступ.прям.310х900.m3d
Чертеж=разнесено.cdw
Косоур_13.m3d
Лист s10.m3d
Косоур_7.m3d
Опора_23.m3d
Опора_1.m3d
Косоур_2.m3d
Косоур_9.m3d
Косоур_11.m3d
Опора _16.m3d
Опора _8.m3d
Опора_3.m3d
Опора_11.m3d
Опора _14.m3d
Стойка_4.m3d
Опора _17.m3d
Ступенька_1.m3d
Косоур_8.m3d
Косоур_10.m3d
Опора_22.m3d
Опора _7.m3d
Опора_18.m3d
Опора _5.m3d
Косоур_6.m3d
Опора_10.m3d
Опора_21.m3d
Опора_4.m3d
Ступенька_4.m3d
комната +лестница=разнесено.a3d
Стойка_5.m3d
Стойка_2.m3d
Стойка_1.m3d
Стойка_3.m3d
Опора_2.m3d
Опора_19.m3d
Косоур_5.m3d
