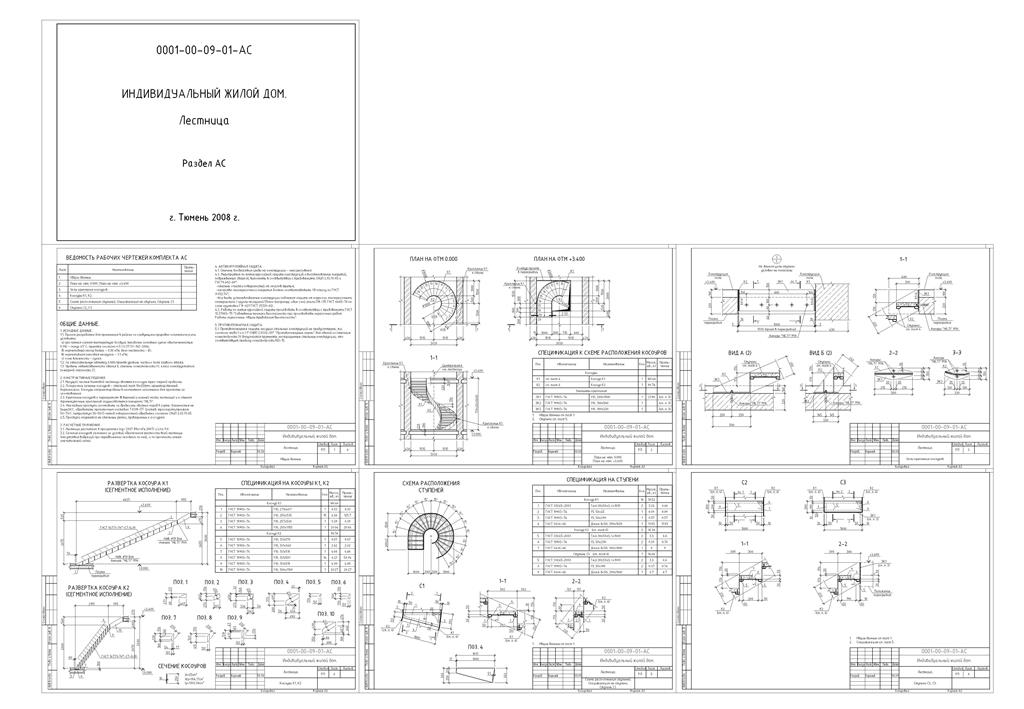

ИСХОДНЫЕ ДАННЫЕ.
1.1. Проект разработан для применения в районе со следующими природно-климатическими условиями:
а) расчетная зимняя температура воздуха (наиболее холодных суток обеспеченностью 0,98) - минус 45°C, принята согласно п.5.1.3 СП 53-102-2004;
б) нормативный напор ветра - 0.30 кПа (тип местности - В);
в) нормативная снеговая нагрузка - 1.3 кПа;
г) зона влажности - сухая.
1.2. За относительную отметку 0.000 принят уровень чистого пола первого этажа.
1.3. Уровень ответственности здания II, степень огнестойкости IV, класс конструктивной пожарной опасности С1.
2. КОНСТРУКТИВНЫЕ РЕШЕНИЯ.
2.1. Несущей частью винтовой лестницы являются косоуры трех-мерной кривизны.
2.2. Поперечное сечение косоуров - стальной лист 10х250мм, ориентированный вертикально. Косоуры запроектированы в сегментном исполнении для простоты их изготовления.
2.3. Крепление косоуров к перекрытиям (в верхней и нижней части лестницы) и к стенам (промежуточные крепления) осуществляется анкерами "HILTI".
2.4. Накладные проступи изготовить из древесины хвойных пород II сорта, влажностью не выше20%, обработать пропиточным составом ТХЭФ-ПТ (состав: трихлорэтилфосфат 50-70%; петролатум 30-50%) метод поверхностной обработки согласно СНиП 2.03.11-85.
2.5. Проступи опираются на стальные рамки, приваренные к косоурам.
3. РАСЧЕТНЫЕ ПОЛОЖЕНИЯ.
3.1. Лестница рассчитана в программах Ing+ 2007 (MicroFe 2007) и Lira 9.0.
3.2. Сечение косоуров заложено из условий обеспечения жесткости всей лестницы (отсутствия вибраций при передвижении человека по ней), и по прочности имеет значительный запас.
