Настил, маршевая лестница, ступеньки

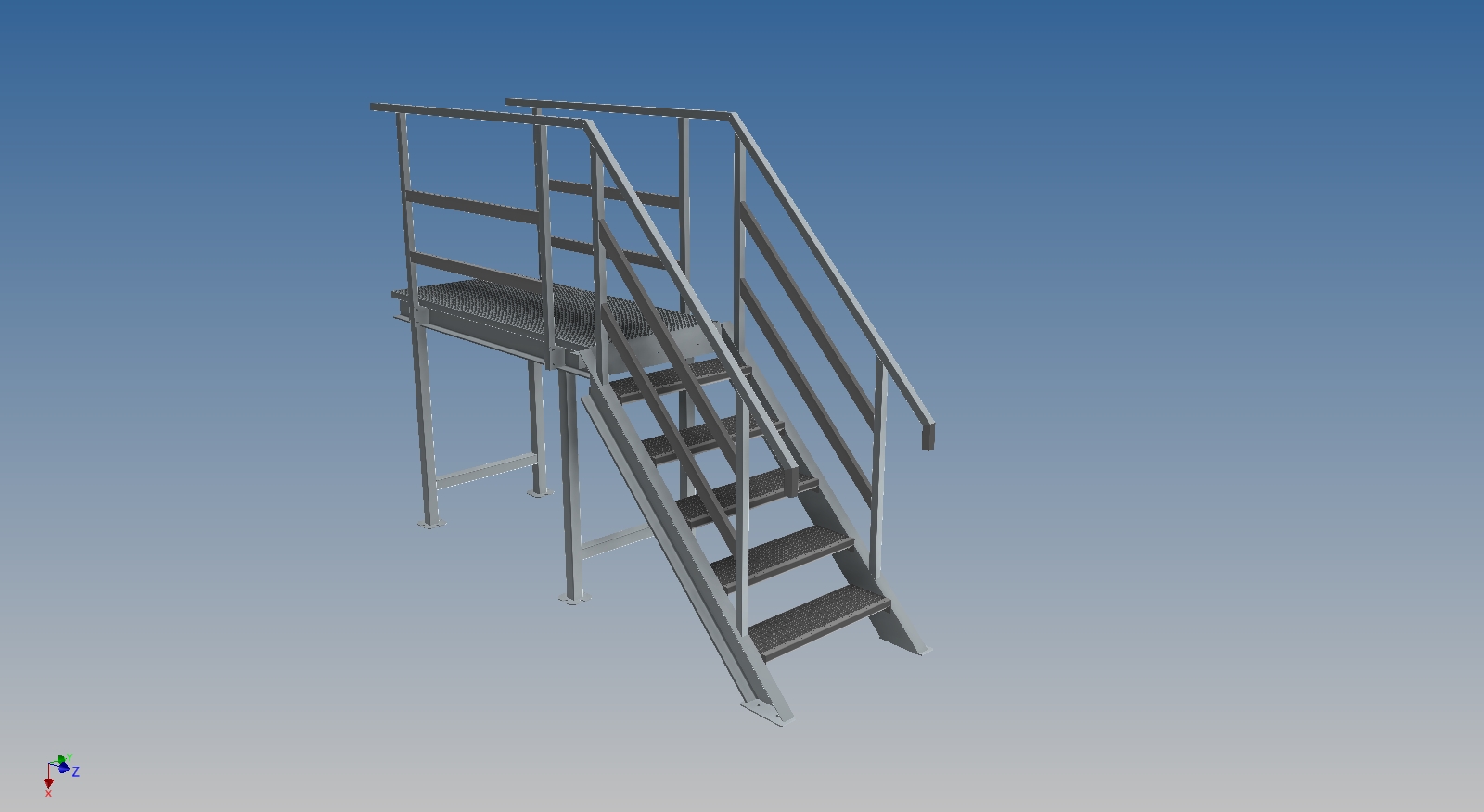

МОдель выполнена в сборке, модуль (СБ) маршевой лестницы и модуль пролета. Величина пролета - 800 мм. МОдель сделана в соответствии ГОСТа на маршевые лестницы. Размеры настилов и ступенек выполнены в соответствии с сертифицированной продукцией предоставляемой на рынке.

Состав: 3D сборка

Софт: Autodesk Inventor 2016

Файлы:
Настил/
Настил/Уголок перил 32x32x4.ipt
Настил/Ступень 1000x30x2 (B=240).ipt
Настил/Бортовой элемент лестницы левый L=1600.ipt
Настил/Швеллер левый 16П L=1777.ipt
Настил/Поручень на лестницу 60x30x2 L=1800 .ipt
Настил/Опора L=1112.ipt
Настил/Бортовой элемент лестницы правый L=1600.ipt
Настил/Швеллер 12П L=1800.ipt
Настил/Труба профильная 40x40x2 L=1060.ipt
Настил/Лестница.iam
Настил/Ступень.ipt
Настил/Труба профильная 40x40 L=1150.ipt
Настил/Труба профильная 60x30x2 L=1200 срез.ipt
Настил/Труба профильная 60x30x2 L=1200.ipt
Настил/Труба профильная 40x40x3 L=71.9.ipt
Настил/Настил.iam
Настил/Пластина опоры.ipt
Настил/Швеллер 12П L=1000.ipt
Настил/Ступень 800x300x3 (B=270).ipt
Настил/Настил решетчатый 1800x1000.ipt
Настил/Пластина поручня.ipt
Настил/Настил в сборе.iam
Настил/Труба 60x30x2 L=80.ipt
Настил/Швеллер правый 16П L=1777.ipt
Настил/Поручень верхний 60x30x2 L=1800.ipt
Настил/Планка опорная.ipt
Настил/УГолок опорный 6,3 L=1010.ipt
Настил/Швеллер 16П срез.ipt
Настил/Ступень 800x300x2 (B=240).ipt
Настил/Бортовой элемент L=1200.ipt
Настил/Труба 60x60x3 L=884.ipt
