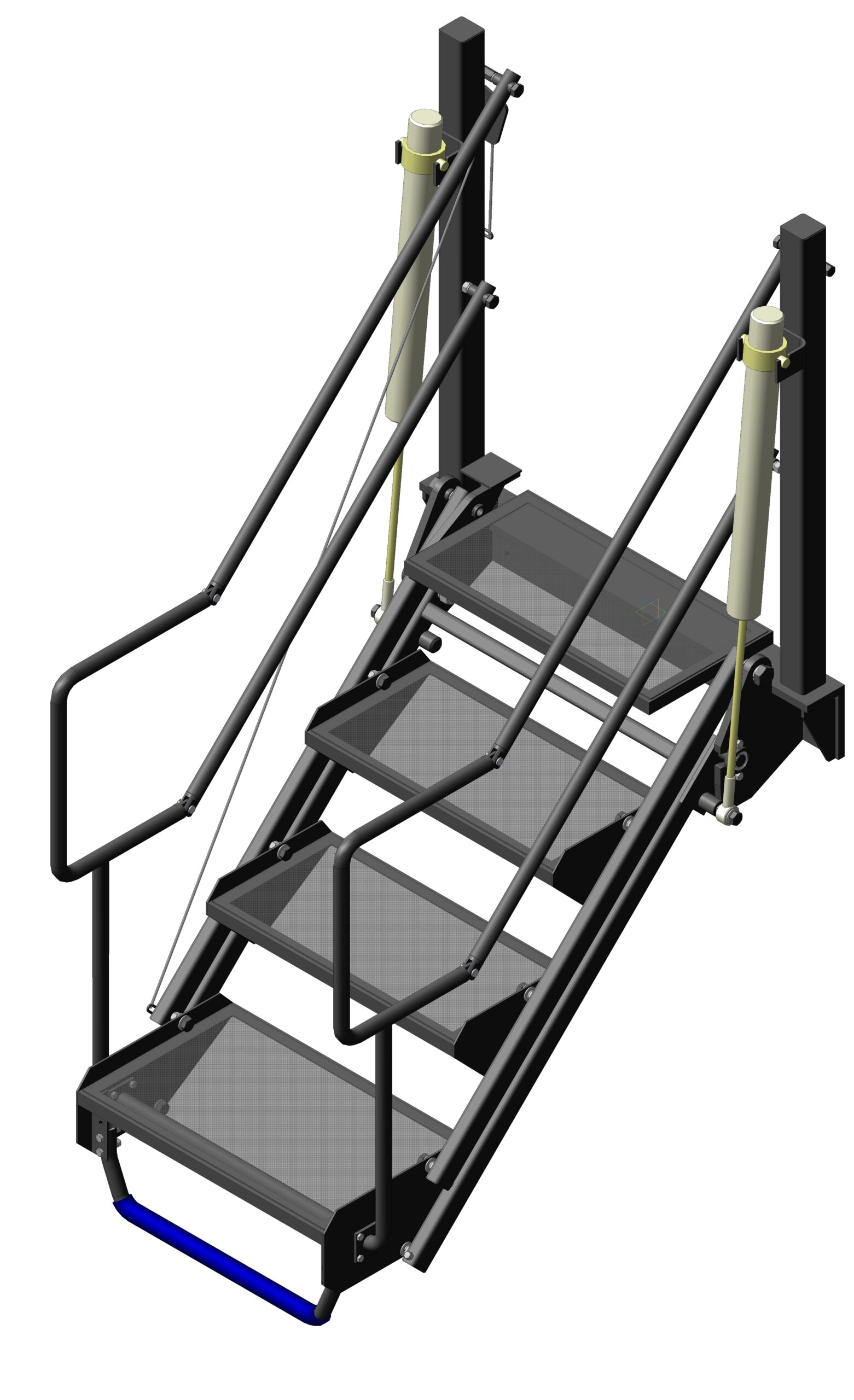

Откидная площадка 2500х1865х1250 мм

Откидная площадка представляет собой готовое изделие. Габаритные размеры изделия: ВЫСОТА (в вертикальном, поднятом положении) - 2500мм, ДЛИНА (в опущенном горизонтальном положении) - 1865мм, ШИРИНА - 1250мм.
Начальное положение площадки - вертикальное. Фиксация площадки в вертикальном положении осуществляется стопорным крюком за фиксатор.
Из вертикального положения площадку можно опустить на 135 . Для этого необходимо наступить на пяту стопорного крюка, чтобы фиксатор вышел из зацепления. Далее, нажимая на перила подвижные опускать площадку, одновременно придерживая за цепь. Фиксация площадки в перечисленных положениях осуществляется цепью в специальном гнезде фиксатора цепи
Поднятие площадки выполнить в обратном порядке путем натягивания цепи.
Запрещается опускать и поднимать площадку с находящимися на ней людьми.

Состав: Модель с подробной деталировкой

Софт: КОМПАС-3D 16

Файлы:

Каталог
Строительство
Лестницы
Откидная площадка 2500х1865х1250 мм

КБ- - Боковина верхней ступеньки.m3d

КБ- - Боковина промежуточной ступеньки.m3d

КБ- - Болт-оська М16 (перило подвижное).m3d

КБ- - Болт-оська М16 (пневмоцилиндр).m3d

КБ- - Болт-оська М16.m3d

КБ- - Болт-оська М16х100.m3d

КБ- - Болт-оська М30.m3d

КБ- - Втулка косоура 1.1.m3d

КБ- - Втулка косоура 1.2.m3d

КБ- - Втулка крепления пневмоцилиндра.m3d

КБ- - Втулка подвижного перила.m3d

КБ- - Втулка ступени.m3d

КБ- - Гайка стойки.m3d

КБ- - Глушка трубы 38.m3d

КБ- - Глушка трубы 60х40.m3d

КБ- - Глушка трубы 80х80.m3d

КБ- - Звено цепи 6,3-1-T(8)-00 ГОСТ 30441-97.m3d

КБ- - Кольцо распорное.m3d

КБ- - Корпус подшипника в сборе.a3d

КБ- - Корпус подшипника.m3d

КБ- - Косоур - 2 в сборе.a3d

КБ- - Косоур-1.1.a3d

КБ- - Косоур-1.2.a3d

КБ- - Косоур-2.1.a3d

КБ- - Косоур-2.2.a3d

КБ- - Косынка.m3d

КБ- - Кронштейн ножки.m3d

КБ- - Кронштейн опорной ножки.m3d

КБ- - Кронштейн стульчика опорного.m3d

КБ- - Крюк стопорный.a3d

КБ- - Крюк.m3d

КБ- - Лист верхний.m3d

КБ- - Лист опорный.m3d

КБ- - Обрамление ножки.m3d

КБ- - Ограждение вертикальное.a3d

КБ- - Опорная ножка.a3d

КБ- - Ось подшипника.m3d

КБ- - Откидная площадка.a3d

КБ- - Перемычка косоура - 2.m3d

КБ- - Перемычка.a3d

КБ- - Перила подвижное.a3d

КБ- - Перила.a3d

КБ- - Перила.m3d

КБ- - Пневмоцилиндр - корпус.m3d

КБ- - Пневмоцилиндр - шток.m3d

КБ- - Покрытие рамки ступеньки широкой.m3d

КБ- - Покрытие рамки ступеньки.m3d

КБ- - Пружина сжатия (не сжатая).m3d

КБ- - Пружина сжатия (сжатая).m3d

КБ- - Пята.m3d

КБ- - Рамка ступеньки широкая.a3d

КБ- - Рамка ступеньки широкая.m3d

КБ- - Рамка ступеньки.a3d

КБ- - Рамка ступеньки.m3d

КБ- - Сборка.a3d

КБ- - Седло пневмоцилиндра.m3d

КБ- - Скоба приварная.m3d

КБ- - Стержень перемычки.m3d

КБ- - Стержень пружины.m3d

КБ- - Стойка вертикальная.m3d

КБ- - Стойка левая.a3d

КБ- - Стойка правая.a3d

КБ- - Стульчик опорный.a3d

КБ- - Ступенька крайняя в сборе.a3d

КБ- - Ступенька промежуточная.a3d

КБ- - Труба косоура - 1.1.m3d

КБ- - Труба косоура - 1.2.m3d

КБ- - Труба косоура - 2.1.m3d

КБ- - Труба косоура - 2.2.m3d

КБ- - Труба опорной ножки.m3d

КБ- - Труба стойки левой.m3d

КБ- - Труба стойки правой.m3d

КБ- - Труба.m3d

КБ- - Фиксатор цепи.m3d

КБ- - Фиксатор.m3d

КБ- - Фланец ограждения.m3d

КБ- - Шарнир-1.m3d

КБ- - Шарнир-2.m3d

КБ--Опорный лист косоура - 2.m3d
