Рабочая документация, часть АС (Архитектурно-строительные решения).
Данная рабочая документация разработна на основании письма Ивановского краеведческого музея № 29 от 06.10.2014 г. заместителю управляющего директора ООО "Альтернатива".
В рабочей документации предусматривается ремонт существующего крыльца входа и предусмотрены следующие технические решения:
-демонтаж существующих разрушающихся и не подлежащих восстановлению и ремонту конструкций крыльца ( кирпичной стенки, лестничных маршей);
- ремонт существующего входа в подвал, примыкающего к крыльцу;
- установка новых лестничных железобетонных маршей;
- замена металлического ограждения по контуру площадки крыльца;
- установка новых металлических входных дверей;
- устройство покрытия площадки крыльца из террасной плитки;
- ремонт цоколя крыльца с последующей окраской.
Рабочая документация разработана в относительных отметках. За относительную отметку 0.000 принята отметка чистого пола в тамбуре входа в музей.
Состав работы:
Часть АС представлена на 19-ти листах формата А3 графической части:
1) Общие данные
2) Общие данные
3) Обмерный план крыльца
4) Вид А (обмерный чертеж)
5) Демонтажный план крыльца
6) Фасад крыльца входа
7) Ведомость наружной отделки
8) План крыльца. Сечения а-а, б-б
9) Разрез 1-1
10) Разрез 2-2
11) Узлы А, Б. Поз.1. Поз.6
12) План фундамента. Сечение в-в
13) Спецификация элементов к листам 8...12

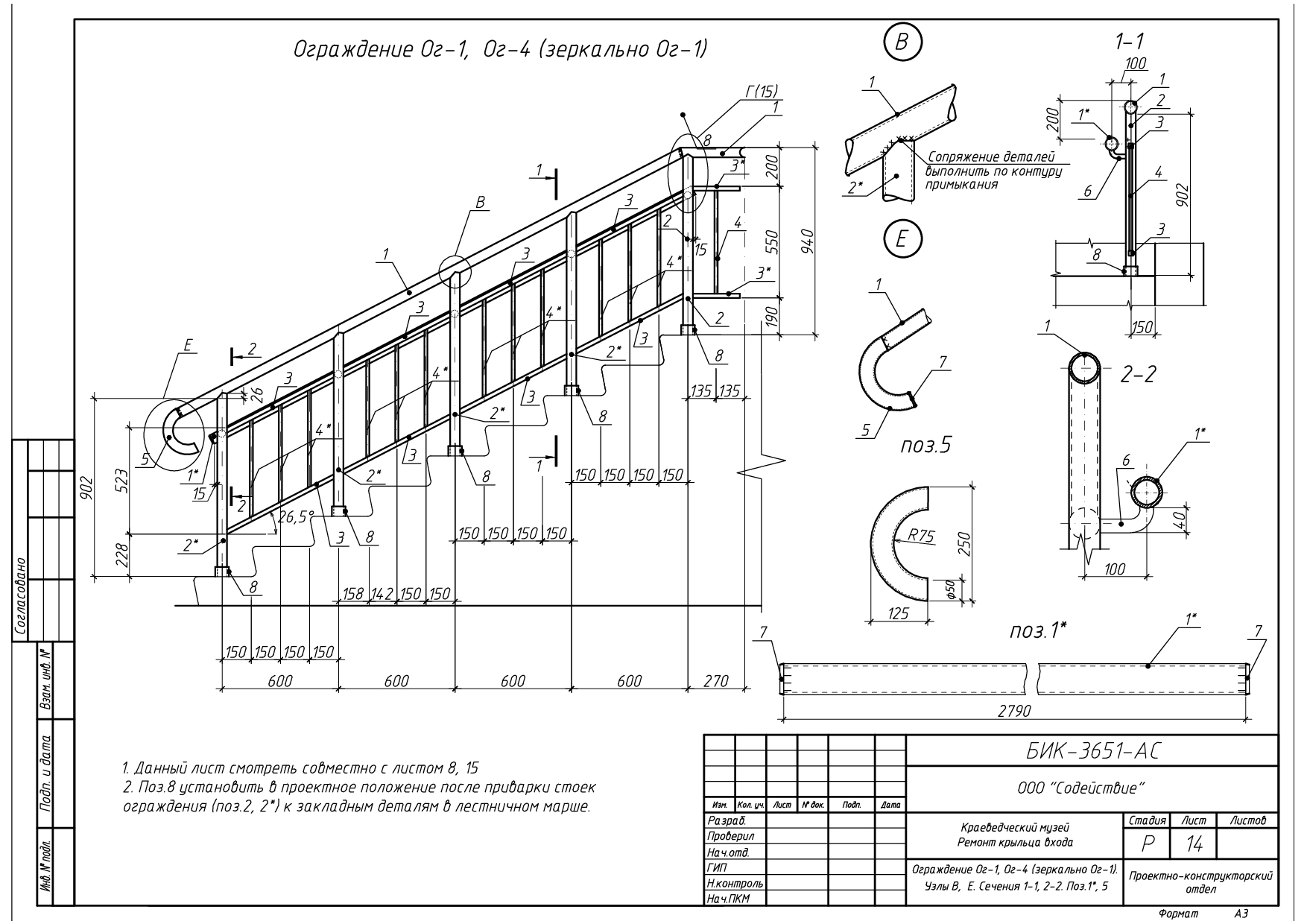

14) Ограждение Ог-1, Ог-4 (зеркально Ог-1). Сечения 1-1, 2-2. Узлы В, Е. Сечения 1-4, 2-2. Поз. 1*, 5
15) Узел Г
16) Ограждение Ог-2, Ог-3
17) Ограждение Ог-5. Узел. Д. Сечение а-а
18) Ограждение Ог-6, Ог-7
19) Крыльцо входа. Существующее положение
Также выполнены 4 листа архитектурно-строительных изделий:
1) АС.И-МН-2 Изделие закладное МН-2
2) АС.И-МН-3 Изделие закладное МН-3
3) АС.И-Дм-1 Деталь Дм-1
4) АС.И-ЛМ Лестничный марш ЛМ-1, ЛМ-1а
