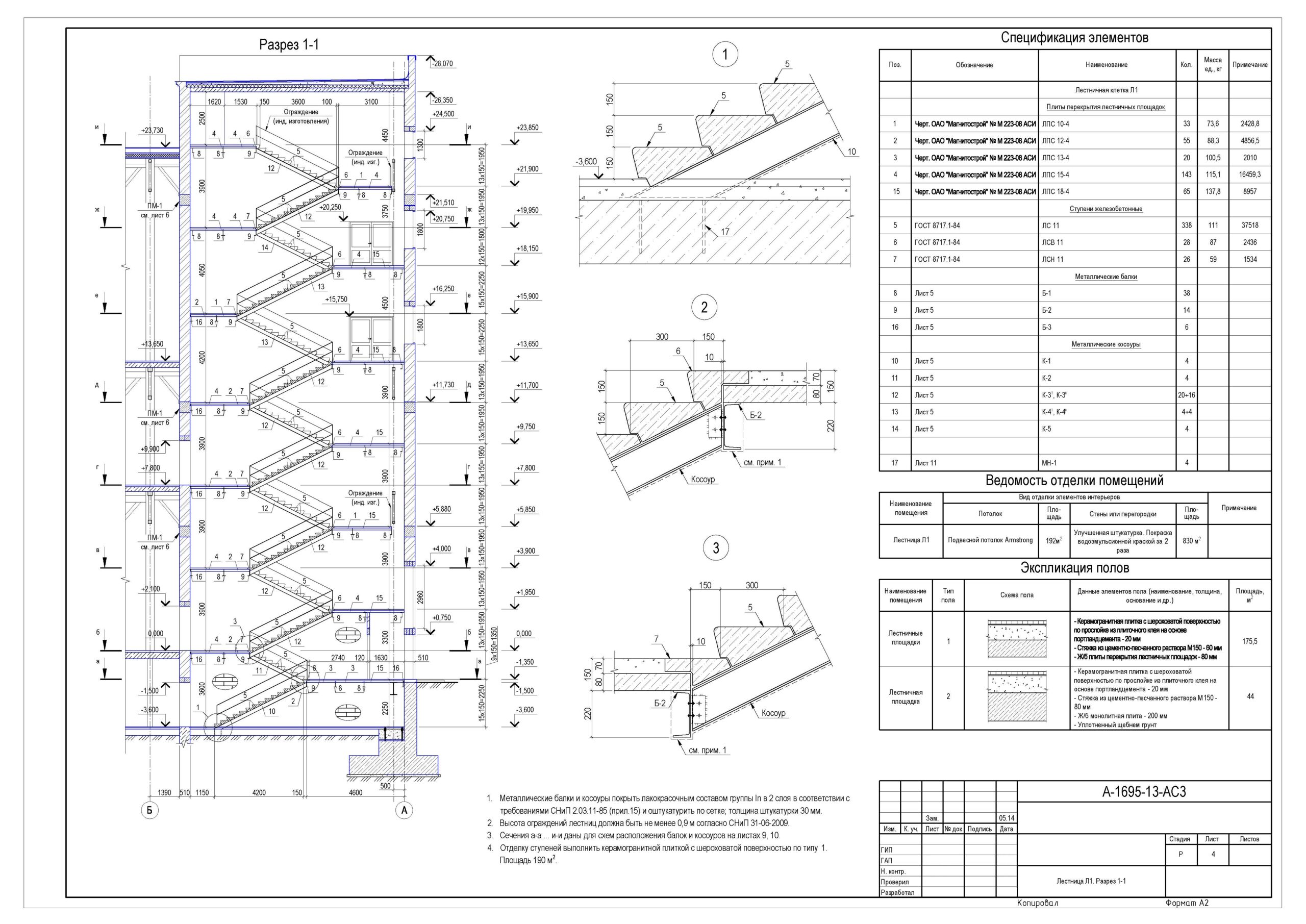

Разрез, схема расположения металлических косоуров, схема раскладки ж/б элементов, косоуры, узлы
Общие указания
1. В проекте разработаны чертежи лестничных клеток многофункционального здания с размещение ГПУ
2. Основанием для разработки рабочей документации послужило задание на выполнение проектно-изыскательских работ по объекту: "Многофункциональное здание с размещением ГПУ в г. Магнитогорске".
3. Рабочая документация разработана в соответствии с заданием на проектирование, техническими условиями, требованиями действующих технических регламентов, стандартов, сводов правил и других документов, содержащих установленные требования.
4. В рабочей документации учтены требования:
- Федерального закона "Технический регламент о безопасности зданий и сооружений" от 30 декабря 2009г. №384-ФЗ;
- Федерального закона "Технический регламент о требованиях пожарной безопасности" от 22 июля 2008г. №123-ФЗ;
- Федерального закона "Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации" от 23 ноября 2009г. №261-ФЗ.
5. Исходным материалом для проектирования послужил договор, заключенный с заказчиком.
6. Климатические условия района:
- нормативное значение ветрового давления - 0,38 кПа;
- расчетное значение веса снегового покрова - 0,320 кПа;
- температура воздуха наиболее холодной пятидневки - 37 °С;
- средняя максимальная температура воздуха наиболее теплого месяца - 22 °С.
7. Уровень ответственности здания - нормальный, в соответствии с требованиями федерального закона №384-ФЗ от 30.12.2009г.
8. Степень огнестойкости здания - II.
9. Класс функциональной пожарной опасности - Ф 3.1, Ф 2.1 в соответствии с требованиями федерального закона №123 - ФЗ от 22.07.2008г.
10. За относительную отметку 0,000 принята отметка чистого пола 1-го этажа, абсолютное значение которой равно 390,4. Система высот "Балтийская".
11. Стены лестничных клеток - из кирпича, рядового полнотелого, одинарного марки КОРПо 1 НФ/150/2,0/50 ГОСТ 530-2007 толщиной 510 мм на цементно песчаной растворе М100 с армированием каждого 4-го ряда кладки сеткой 5 Вр I 50 х 50. Стены усилены монолитными ж/б поясами. Металлические балки и косоуры всех лестничных клеток оштукатурить по сетку цементно-песчаным раствором М 75 толщиной 30 мм.
12. Лестницы - из сборных железобетонных ступеней и плит лестничных площадок по металлическим балкам и косоурам, оштукатуренным цементно-песчаным раствором М 100 толщиной 30 мм по штукатуреной сетке.
13. Покрытия лестничных клеток - монолитные ж/б плиты.
14. Фундаменты лестничных клеток - монолитные железобетонные
