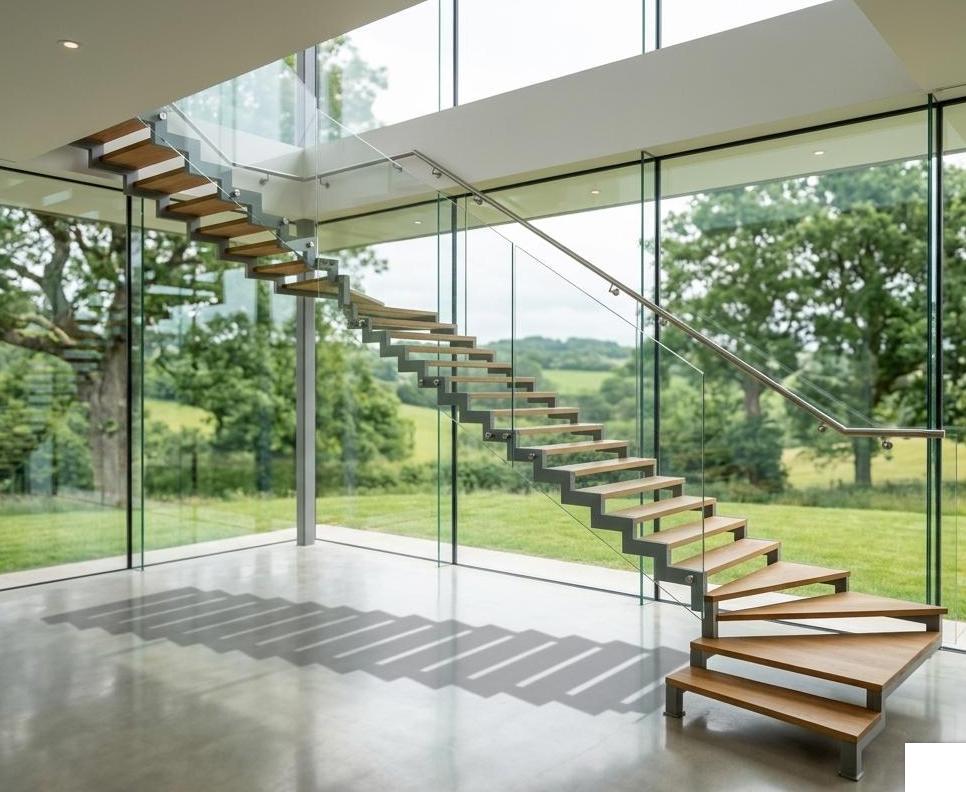

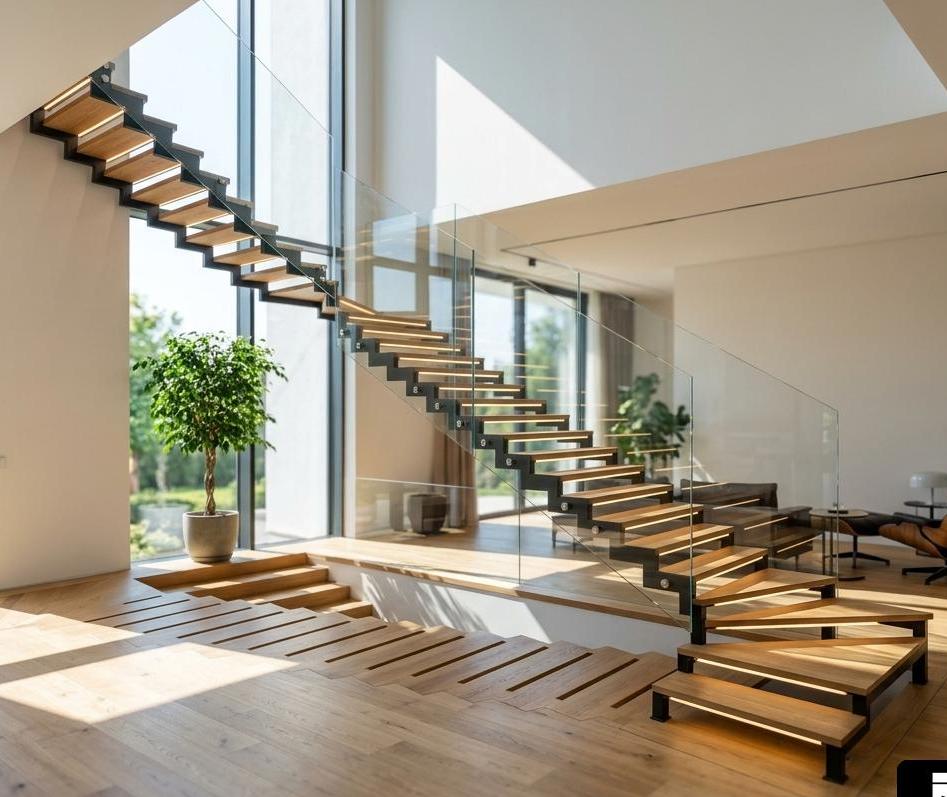

Лестница на второй этаж на стальных косоурах с забежными ступенями. Косоуры из квадратной трубы (по расчету в зависимости от пролета). Ступени из доски лиственной породы, забежные, поворотные. Лестница без ограждения, либо можно добавить любое ограждение в зависимости от интерьера помещения (стеклянное, деревянное, балясины, кованные панели и т.д.). Ступени открытые без подступенков. Основные размеры: в плане - 2370х3775х1680мм; по высоте этажа - 3750мм. Ширина марша 1200мм. Размеры ступеней: проступь - 300мм, подступенок - 150мм. Количество ступеней 27 шт.
- Главная -
- Чертежи -
- Строительство -
- Лестницы -
- Модель лестницы по высоте этажа - 3750 мм
Модель лестницы по высоте этажа - 3750 мм
0
0
11
0
0
80
Сообщить о проблеме
Автор
Дата
25.06.2026
Язык
Русский
Состав

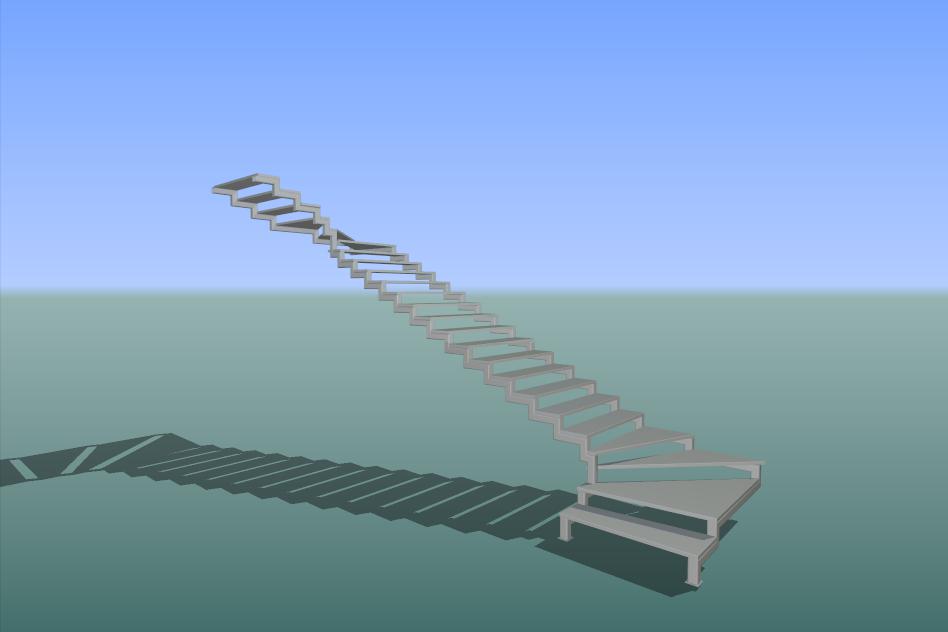

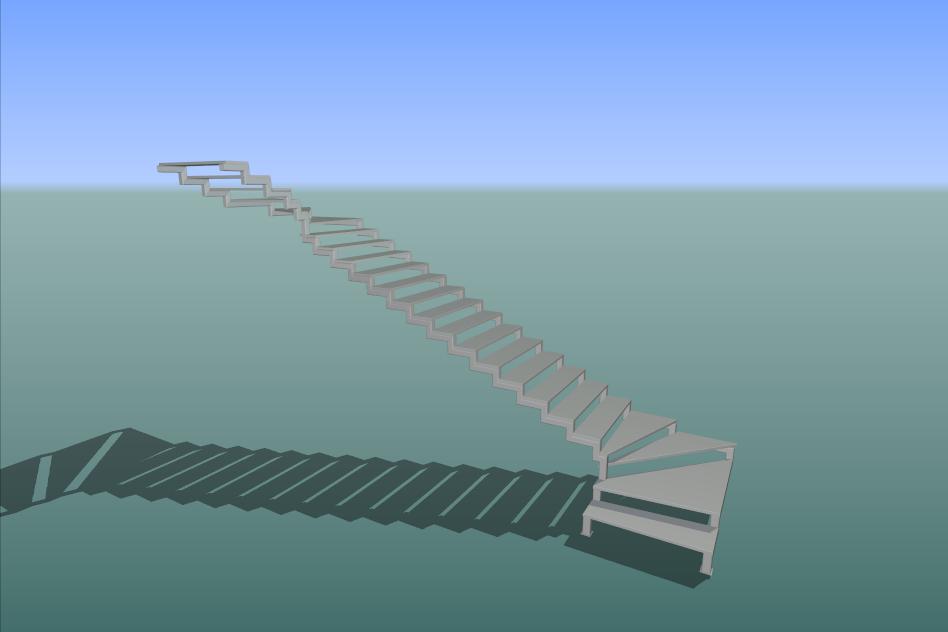

Типовая модель лестницы на стальных косоурах с деревянными ступенями, без ограждения и рабочих чертежей. Модель косоуров Кс1 и Кс2. Модели ступеней. Сборка лестницы.
Софт
КОМПАС-3D V20
Как открыть?
Отзывов пока нет
Содержимое архива
-
Кс-1.m3d
-
Кс-2.m3d
-
Сборка лестницы.a3d
-
Сборка лестницы.stp
-
ступень 1.m3d
-
ступень 2.m3d
-
ступень 3.m3d
-
ступень 4.m3d
-
ступень 19.m3d
-
ступень 20.m3d
-
ступень 21.m3d
-
ступень 22.m3d
-
ступень 300х1200.m3d
