Винтовая лестница высотой 3100 мм

141

200

3D модель Винтовая лестница высотой 3100 мм

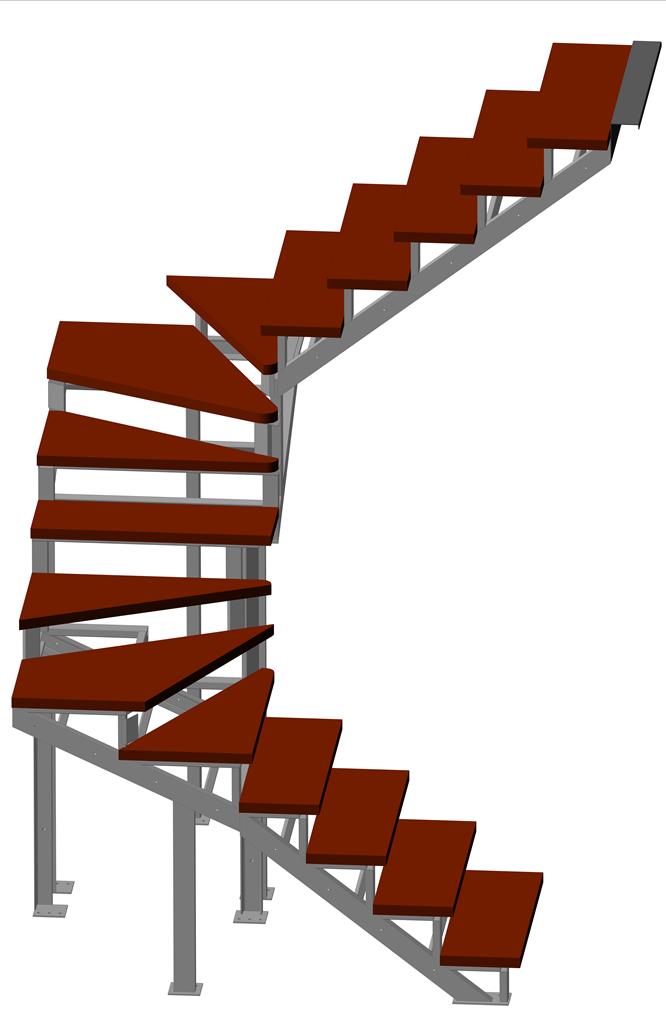

Лестница на второй этаж. Каркас сборный из рам сваренных из профиля. Ширина ступеньки 900 мм, высота лестницы 3100 мм

3D Модели Лестница

Автор

Сергей Иванов

Дата

26.12.2019

Язык

Русский

Состав

3D сборка, детали и чертежи

Софт

КОМПАС-3D 17 Как открыть?

Содержимое архива

Винтовая лестница
- Усиление балки.m3d
- Ступенька подрезанная.m3d
- Лестница винтовая.cdw
- Рама средняя
  - Трубка 750 широкая.m3d
  - Трубка 360.m3d
  - Уголок 1035.m3d
  - Трубка 395.m3d
  - Швеллер 682 правый.m3d
  - Трубка 165.m3d
  - Трубка 555.m3d
  - Трубка 901.m3d
  - Трубка 750.m3d
  - Швеллер 972.m3d
  - Лист.m3d
  - Труба 15.m3d
  - Уголок 850.m3d
  - Трубка 425.m3d
  - Швеллер 972 правый.m3d
  - Трубка 165 прямая.m3d
  - Трубка 850.m3d
  - Швеллер 760.m3d
  - Трубка 60х30 850.m3d
  - Рама средняя.a3d
  - Швеллер 860 обрезанный.m3d
  - Трубка 160.m3d
  - Швеллер 860.m3d
- Ступенька на повороте 1.m3d
- Стена.m3d
- Ступенька левая.m3d
- Чертежи
  - Л-00-011 Рама средняя вторая
    - Л-00-011-415 - Трубка 165.cdw
    - Л-00-011-423 - Уголок опорный.cdw
    - Л-00-011-422 - Швеллер опорный.cdw
    - Л-00-011-411 - Швеллер правый.cdw
    - Л-00-011-424 - Маленький уголок.cdw
    - Л-00-011-419 - Трубка.cdw
    - Л-00-011СБ - Рама средняя вторая.cdw
    - Л-00-011-417 - Швеллер.cdw
    - Л-00-011-412 - Швеллер передний.cdw
    - Л-00-011-425 - Косынка.cdw
    - Л-00-011-413 - Швеллер задний.cdw
    - Л-00-011-416 - Швеллер.cdw
    - Л-00-011-420 - Трубка.cdw
    - Л-00-011 - Рама средняя вторая.spw
    - Л-00-011-414 - Трубка 425.cdw
    - Л-00-011-421 - Трубка.cdw
    - Л-00-011-418 - Швеллер.cdw
  - Л-00-401 - Усиление балки.cdw
  - Л-00-001 - Лестница.spw
  - Л-00-009 Рама нижняя
    - Л-00-009 Рама нижняя.spw
    - Л-00-009-412 Швеллер крепежный.cdw
    - Л-00-009 - Рама нижняя.cdw
    - Л-00-009СБ - Рама нижняя.cdw
    - Л-00-009-411 Швеллер правый.cdw
    - Л-00-009-414 - Трубка 165.cdw
    - Л-00-009-418 - Опора.cdw
    - Л-00-009-413 - Трубка 220.cdw
  - Л-00-012 Рама верхняя
    - Л-00-012-411 - Швеллер правый.cdw
    - Л-00-012-412 - Швеллер крепежный.cdw
    - Л-00-012СБ - Рама верхняя.cdw
    - Л-00-012 - Рама верхняя.spw
  - Л-00-010 Рама средняя
    - Л-00-010-414 - Трубка 165.cdw
    - Л-00-010-417 - Уголок опорный.cdw
    - Л-00-010-419 - Лист.cdw
    - Л-00-010-422 - Трубка.cdw
    - Л-00-010-418 - Лист опорный.cdw
    - Л-00-010-411 - Швеллер правый.cdw
    - Л-00-010 Рама средняя.spw
    - Л-00-010-420 - Трубка.cdw
    - Л-00-010-423 - Уголок.cdw
    - Л-00-010-412 - Швеллер крепежный.cdw
    - Л-00-010-421 - Трубка.cdw
    - Л-00-010-416 - Швеллер опорный левый.cdw
    - Л-00-010СБ - Рама средняя.cdw
    - Л-00-010-415 - Швеллер опорный правый.cdw
    - Л-00-010-413 - Трубка 425.cdw
- Рама верхняя
  - Трубка 870.m3d
  - Швеллер 860 нижний.m3d
  - Трубка 165.m3d
  - Швеллер 1647 правый.m3d
  - Швеллер 1647 левый.m3d
  - Рама верхняя.a3d
  - Трубка 220.m3d
  - Швеллер 860.m3d
- Рама средняя вторая
  - Швеллер 750.m3d
  - Швеллер опорный 1824.m3d
  - Рама средняя вторая.a3d
  - Швеллер опорный 1416.m3d
  - Трубка 395.m3d
  - Трубка 165 средней рамы.m3d
  - Швеллер 890 с отверстиями.m3d
  - Уголок.m3d
  - Труба 1824.m3d
  - Трубка 393.m3d
  - Лист.m3d
  - Швеллер 994.m3d
  - Трубка 425.m3d
  - Трубка 165 прямая.m3d
  - Трубка 994.m3d
  - Уголок 1445.m3d
  - Трубка 820.m3d
  - Трубка 840.m3d
  - Трубка 775.m3d
  - 459.m3d
  - Швеллер 890 без отверстий.m3d
  - Швеллер 994 внешний.m3d
  - 152.m3d
- Лестница винтовая.a3d
- Ступенька правая.m3d
- Ступенька на повороте 2.m3d
- Рама нижняя швеллер
  - Швеллер 1193 правый.m3d
  - Швеллер 632 правый.m3d
  - Швеллер 1193 левый.m3d
  - Трубка 870.m3d
  - Швеллер 300.m3d
  - Трубка 165.m3d
  - Опора.m3d
  - Опора вторая.m3d
  - Швеллер 632.m3d
  - Трубка 220.m3d
  - Рама нижняя.a3d
  - Трубка 790.m3d
  - Трубка 119.m3d
  - Швеллер 860.m3d
