Конкурс асов 3D-моделирования

Строительства объекта: «Учебный корпус профессионально-технического лицея на 600 мест в г.Тараз»

ЮКГУ. им М. Ауэзова
Кафедра: "Промышленное, гражданское и дорожное строительство"
Специальность: «Строительство»

Дипломный проект
Тема: «Учебный корпус профессионально-технического лицея на 600 мест в г.Тараз»
2016 год

Исходные данные:
Основанием для фундаментов служит суглинок , легкий. Показатели физико-механических свойств грунтов: γ = 18,4 кН/м3; φ = 260; C = 22кПа; E = 6,7Мпа, относится ко II категории по сейсмическим свойствам.

Содержание

Задание на выполнение дипломного проекта…………………………….. 3
Содержание…………………………………………………………………. 6
Нормативные ссылки……………………………………………………….. 8
Определения ……………………………………………………………….. 9
Обозначения и сокращения...........………………………………………… 11
Введение ……………………………………………………………………. 12
Характеристики района строительства.....…………………………............ 13
1. Архитектурно-строительный раздел…………………………………… 14
1.1 Решение генерального плана…………………………………………... 14
1.2 Функциональный процесс………..……………………………………. 15
1.3 Объемно-планировочное решение.……………………………………. 16
1.4 Конструктивное решение……………………………………………… 17
1.5 Защита строительных конструкций от коррозии…………………….. 17
1.6 Противопожарные мероприятия………………...………………..…… 18
1.7 Мероприятия по охране окружающей среды………………………… 18
1.8 Инженерное обеспечение, сети и системы…………………………… 19
1.8.1 Отопление, вентиляция, противодымная защита…………………… 19
1.8.2 Водоснабжение и канализация……….………………………………. 20
1.9 Теплотехнический расчет наружной стены…..………………………. 22
1.10 Теплотехнический расчет покрытия…………………………………. 24
2. Расчетно-конструктивный раздел……………………………………….. 26
2.1 Компьютерный расчет элементов монолитного железобетонного каркаса………………………………………………………………………..
26
2.1.1 Статический расчет пространственного каркаса………...………….. 26
2.1.2 Постоянная нагрузка…………………………...……………………... 27
2.1.3 Длительная нагрузка………………………………………...………… 29
2.1.4 Кратковременная нагрузка…………………………………...……….. 29
2.1.5 Кратковременная нагрузка на покрытие (снеговая нагрузка)…….... 29
2.1.6 Сейсмическая нагрузка……………………………………………...... 30
2.2 Расчетная схема…………………………………………………………. 30
2.3 Генерация таблицы РСУ………………………………………………... 35
2.4 Расчет пространственного каркаса на нагрузки основного сочетания. 35
2.5 Подбор арматуры в системе ЛИР-АРМ……………………………….. 36
2.6 Проектирование многопустотной панели перекрытия……………... 46
3. Технология строительного производства……………………………… 60
3.1 Календарный план строительства……………………………………… 60
3.1.1 Общие положения…………………………………………………….. 60
3.1.2 Определение объемов работ надземной части здания……………… 60
3.1.3 Технико-экономический показатель по календарному графику…… 63
3.2 Разработка технологической карты на монтаж плит перекрытий…… 63
3.2.1 Область применения………………………………………………….. 63
3.2.2 Организация и технология строительного процесса……………….. 64
3.2.3 Требования к качеству и приемке работ…………………………….. 68
3.2.4 Основные мероприятия по технике безопасности и охране окружающей среды………………………………………………………….
69
3.3 Проектирование стройгенплана………………………………………... 71
3.3.1Общие положения к проектированию……………………………….. 71
3.3.2 Административно-хозяйственные и бытовые помещения…………. 73
3.3.3 Обеспечение строительной площадки водой………………………. 74
3.3.4 Расчет прожекторов………………………………………………….. 75
3.3.5 Расчет потребной мощности источников электроснабжения……… 76
3.3.6 Подбор монтажного крана…………………………………………… 76
3.3.7 Требования к качеству и приемке работ…………………………….. 80
3.3.8 Ведомость машин и механизмов……………………………………... 81
3.3.9 Технико-экономический показатель стройгенплана………………... 81
3.3.10 Безопасность при бетонных работах………………………………. 82
4. Экономика строительства………………………………………………... 84
4.1 Пояснительная записка…………………………………………………. 84
4.2 Технико-экономические показатели проекта………………………… 85
5. Научно-исследовательская работа………………………………………. 86
6. Бизнес-план……………………………………………………………….. 90
6.1 Аннотация………………………………………………………………... 90
6.2 Резюме……………………………………………………………………. 90
6.3 Описание предприятия…………………………………………………. 91
6.4 Описание продукции…………………………………………………… 92
6.5 План маркетинга…..……………………………………………………. 93
6.6 Производственный план………………………………………………… 94
6.7 Организационный план…………………………………………………. 96
6.8 Финансовый план……………………………………………………….. 96
6.9 Анализ рисков…………………………………………………………… 97
6.10 Социальные аспекты…………………………………………………… 97
6.11 Воздействие на окружающую среду………………………………….. 98
Заключение…………………………………………………………………. 99
Список использованной литературы……………………………………… 100
Приложение…………………………………………………………………. 101

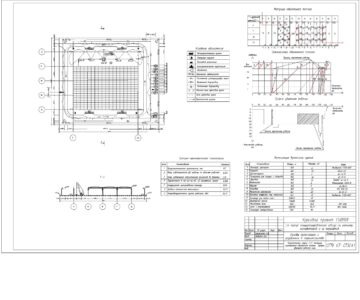

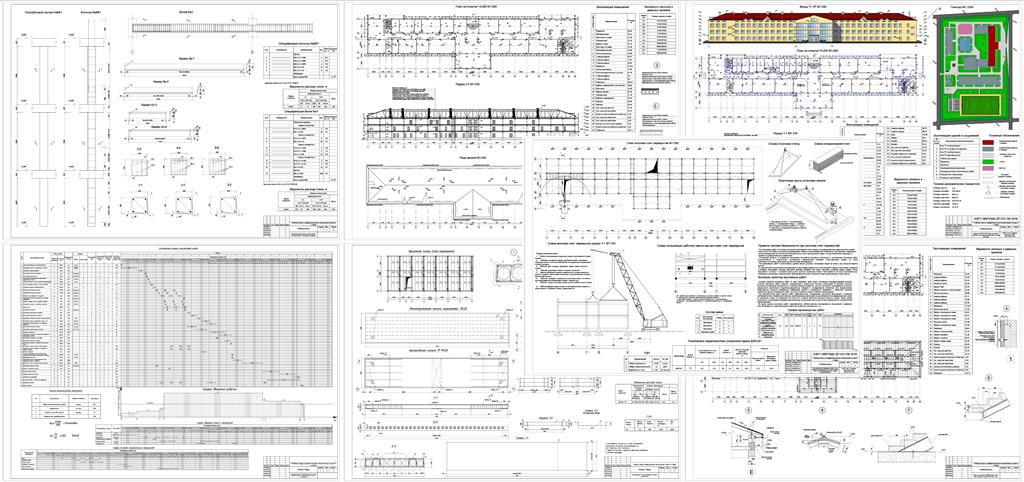

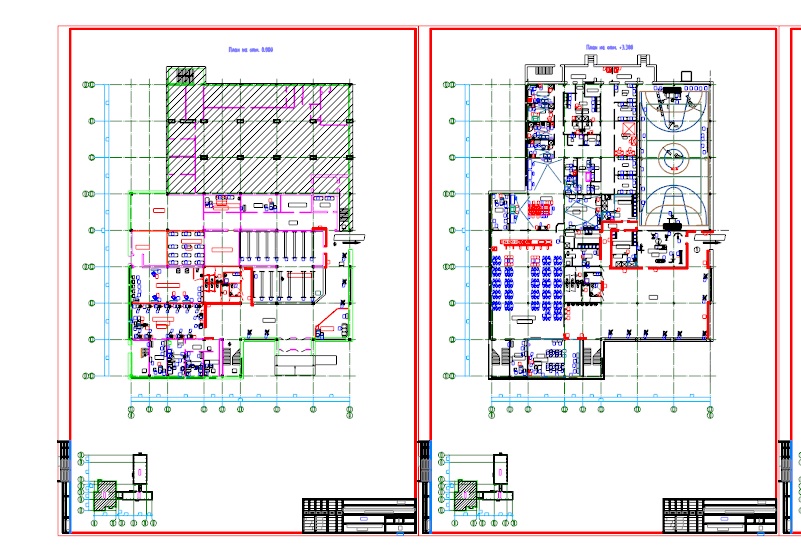

Состав: Учебный корпус, План на отметке +3,300 М1:200, Разрез 2-2 М2:100, План кровли М1:200, узлы, Экспликация помещений, Календарный график производства работ. Язык документа

Софт: AutoCAD 2010

Сайт: www

Файлы:

Каталог / Строительство / Строительства объекта: «Учебный корпус профессионально-технического лицея на 600 мест в г.Тараз»

5_Nauchno-issledovatelskaya_rabota.doc
AS_razdel.bak
kalendarny_grafik.bak
kzh.bak
Plita.bak
1_Arkhitekturno-stroitelny_razdel.docx
2_Raschetno-konstruktivny.docx
3_Tekhnologia_stroitelnogo_proizvodstva.docx
4_Ekonomicheskiy_razdel.docx
6_Biznes_plan.docx
Vvedenie.docx
Zaklyuchenie.docx
AS_razdel.dwg
kalendarny_grafik.dwg
kzh.dwg
Plita.dwg
Tekhkarta.dwg
