Уфимский государственный нефтяной технический университет
Кафедра сооружение и ремонт газонефтепроводов и газонефтехранилищ
Курсовой проект по дисциплине "Строительство переходов и сложных участков газонефтепроводов"

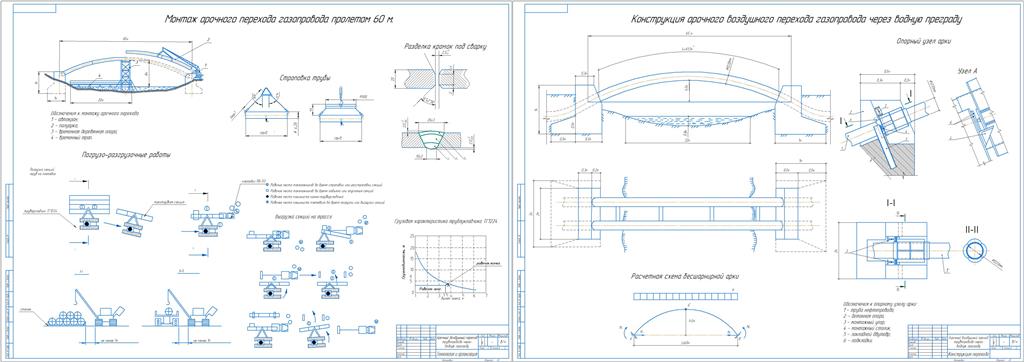

На тему: " Строительство арочного перехода трубопровода через водную преграду"
Уфа 2019
Курсовым проектом предусматривается прокладка нового участка нефтепровода «Дружба» диаметром 1220 мм в горной местности через водную преграду.
ВВЕДЕНИЕ 5
1 ХАРАКТЕРИСТИКА И РАЙОНА СТРОИТЕЛЬСТВА 8
1.1 КРАТКАЯ ХАРАКТЕРИСТИКА ОБЪЕКТА СТРОИТЕЛЬСТВА 8
1.2 КЛИМАТИЧЕСКАЯ ХАРАКТЕРИСТИКА РАЙОНА СТРОИТЕЛЬСТВА 9
2 ОРГАНИЗАЦИЯ СТРОИТЕЛЬСТВА 12
3 РАСЧЕТНАЯ ЧАСТЬ 18
3.1 РАСЧЕТ ТОЛЩИНЫ СТЕНКИ 18
3.2 НАГРУЗКИ И ВОЗДЕЙСТВИЯ 22
3.2.1 РАСЧЕТ ПОСТОЯННЫХ НАГРУЗОК 22
3.2.2 РАСЧЕТ ГОРИЗОНТАЛЬНЫХ НАГРУЗОК И ВОХДЕЙСТВИЙ 23
3.3 ПРОВЕРКА ОБЩЕЙ УСТОЙЧИВОСТИ ПОДЗЕМНОГО ТРУБОПРОВОДА В ПРОДОЛЬНОМНАПРАВЛЕНИИ 26
3.4 РАСЧЕТ АРОЧНОГО ПЕРЕХОДА 30
3.5 ОПРЕДЕЛЕНИЕ ГАБАРИТНЫХ РАЗМЕРОВ БЕТОННЫХ ОПОР И ПРОВЕРКА УСТОЙЧИВОСТИ 35
3.6 РАСЧЕТ КОЛИЧЕСТВА ТРУБОУКЛАДЧИКОВ 37
3.7 ПОДБОР ТРУБОУКЛАДЧИКОВ 38
4 ТЕХНОЛОГИЯ СТРОИТЕЛЬСТВА И МОНТАЖА 41
4.1 ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ 41
4.2 ПОГРУЗОЧНО-РАЗГРУЗОЧНЫЕ РАБОТЫ 41
4.3 СВАРОЧНО-МОНТАЖНЫЕ РАБОТЫ 44
4.4 МОНТАЖ ОПОР АРОЧНОГО ПЕРЕХОДА 48
4.5 МОНТАЖ АРОЧНОГО ПЕРЕХОДА 49
4.6 КОНТРОЛЬ КАЧЕСТВА СВАРНЫХ СОЕДИНЕНИЙ 54
4.7 ИСПЫТАНИЕ ТРУБОПРОВОДОВ. ОЧИСТКА И ОСУШКА ПОЛОСТИ 56
ВЫВОД 60
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 61
