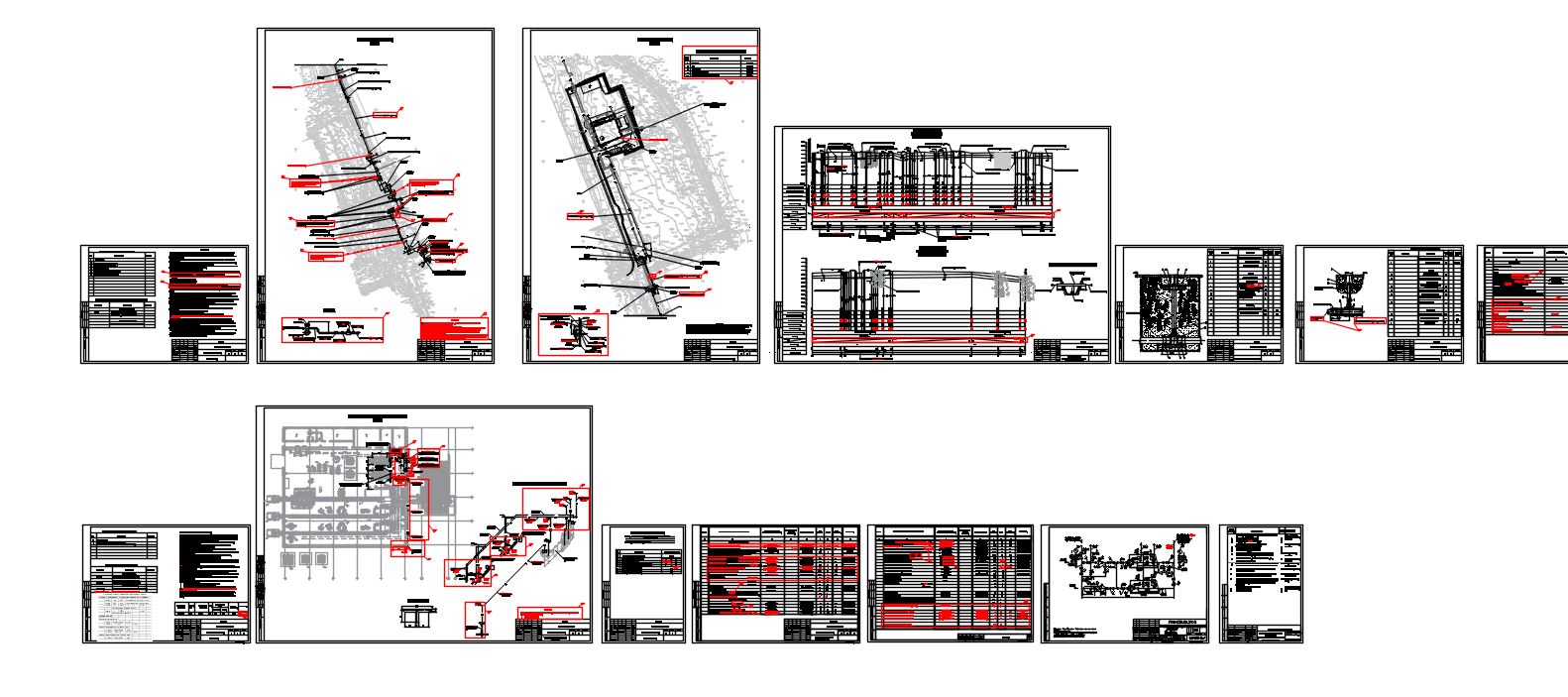

Строительство котельной (газоснабжение и водоснабжение). Разделы ГСВ, ГСН, НВК, ВК.

Строительство котельной (Газоснабжение и Водоснабжение). Разделы ГСВ, ГСН, НВК, ВК.

Общие данные.

Строительный проект разработан в соответствии с заданием на проектирование, техническим регламентом «Здания и сооружения, строительные материалы и изделия. Безопасность», актами законодательства Республики Беларусь, межгосударственными и национальными ТНПА, с соблюдением технических условий.
Проект разработан на основании технических условий №04-327 от 27.01.2023г. выданных РПУП "Могилевоблгаз".
Газоснабжение предусмотрено от распределительного газопровода стреднего давления ∅219 мм.
Давление в точке подключения: max. - 0,3 МПа; min - 0,27 МПа.
Для врезки проектируемого газопровода в действующий необходимо подготовить приямок размером 2,0х2,0 м и мин. 0,5 м ниже действующего газопровода.
Настоящим разделом проекта предусмотрено:
- врезка в существующий газопровод среднего давления ∅219 мм проектируемым газопроводом ∅110 мм без снижения давления с применением системы "стоп системы";
- установка крана ПЭ100 SDR11 ∅11063 мм с телескопическим выводом под ковер;
- прокладка газопровода среднего давления трубой ПЭ100 SDR11 ∅110х10,0 ∅63х5,8 мм протяженностью 567,0 м.
Расход природного газа по объекту:
- максимальный расход газа - 460 м³/ч.;
- минимальный расход газа - 46 м³/ч.
Для определения местоположения подземного газопровода предусмотрена установка табличек-указателей на фасадах зданий и укладка сигнально-лакализационной ленты с подключением к сигнальным столбикам клемным колодкам расположенных подземно в ковере.
В качестве отключающего устройства предусмотрены шаровые краны (на месте врезки и на вводе в здание).
Переходы через автодороги производить закрытом способом методом горизонтального бурения.
Разработку траншеи в местах пересечения с инженерными сетями вести ручным способом.,
В местах пересечения с электрокабелем предусмотреть установку футляра на кабель из разборной ПВД трубы выступающего от краев траншеи на 0,5 м.
Для защиты стального газопровода от коррозии проектом предусматривается его окраска по ГОСТ 10144-89* водостойким лакокрасочным покрытием в два слоя. Перед окраской газопровод следует очистить от ржавчины, обезжирить, нанести грунтовку в два слоя.
При возможном отклонении от проекта до монтажа газопровода данные изменения согласовать с разработчиком проекта и эксплуатирующей организацией.
Монтаж сетей газоснабжения, газовых приборов и оборудования выполнить в соответствии с требованиями:
- СН 4.03.01-2019 "Газораспределение и газопотребление";
СП 4.03.01-2020 "Монтаж наружных газопроводов";
