Строительство спортивного комплекса (ангарного типа)

проектирование, а также нормативных документов, действующих на территории РК: СН РК 3.01-01-2013, СП РК 3.01-101-2013 "Градостроительство. Планировка и застройка городских и сельских населенных пунктов", СН РК 3.02-18-2013, СП РК 3.02-118-2013 "Закрытые спортивные залы", СНиП РК 2.02-05-2002 "Пожарная безопасность зданий и сооружений", Правила устройства электроустановок (ПУЭ), ГОСТ 21.508-93.
Генеральный план разработан в масштабе 1:500,1:1000.
Привязка зданий и сооружений на площадке выполнена методом координатных точек, привязанных к местной системе координат, указанных на топографической съемке.
План организации рельефа выполнен методом проектных отметок.
Выделенный земельный участок под «Строительство спортивного комплекса (ангарного типа) в с.Аралтогай, Айтебекебийского района, Актюбинской области».
Площадь участка составляет – 1 га
Высота помещений в зависимости от назначений принята: для зала - 8,0 м, для тренажерного зала - 3,3м. Высота вспомогательных помещений универсального зала 3,0 м. Здание имеет сложное объемно-планировочное решение, с цоколем для технических помещений, раздевалок, душевых, инвентарных комнат, кабинета врача, инструктора и администрации.

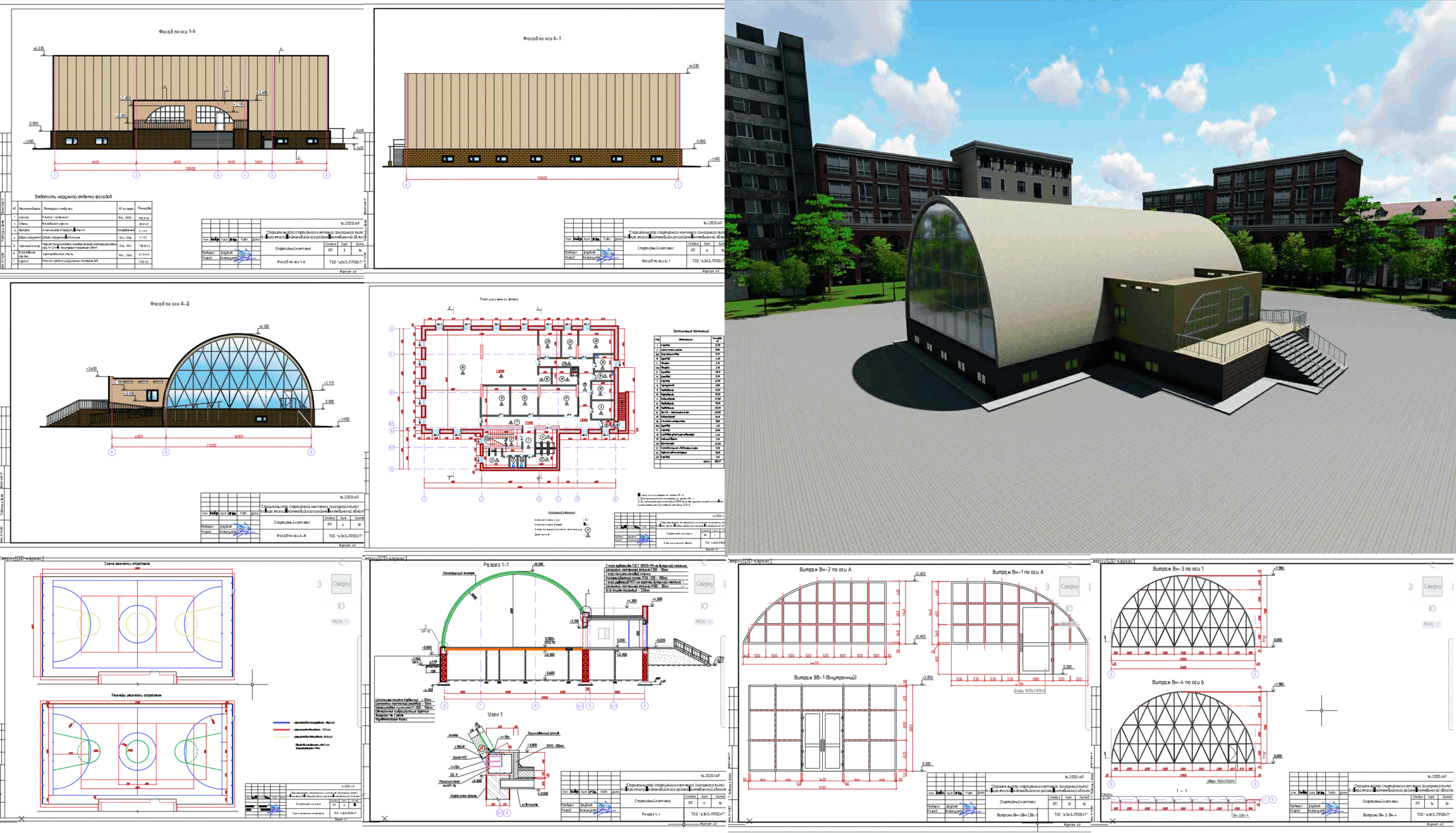

Состав и площади помещений спортивного комплекса были приняты и разработаны на основании норм и требований, изложенных в нормативных документах и в согласованном Заказчиком техническом задании на проектирование. Картинка с визуализацией представлена для примера, модели нет.

Климат района резко континентальный и характеризуется следующими параметрами: средняя температура наиболее холодной пятидневки минус 29°,
наиболее холодных суток минус 32°.
Средняя температура в 13 часов самого жаркого месяца плюс 27,6°.
Продолжительность отопительного периода - 206 дней.
Средняя температура отопительного периода минус 7,1°.

Здание спортивного комплекса запроектировано одноэтажным с цокольным этажом, размерами в осях 22,0 х 30,0 м.
Здание 1 этажное с цокольным этажом.
Высота цокольного этажа - 3,3 м.
Высота первого этажа - 3.0-8,0 м.
Уровень ответственности здания (СНиП РК 2.01.07-85, НТП РК 01-01-3.1 (4.1)-2017) - II (нормальный)
Климатический район по условиям строительства - ІІІ А
Степени огнестойкости здания – ІІІа
Степени долговечности – ІІ
Класс конструктивной пожарной опасности – СО
Класс функциональной пожарной опасности – Ф 3.6
Условной отметке 0.000 соответствует отметка пола 1-го этажа, и превышающая планировочный уровень земли на 1,95 м и соответствует абсолютной отметке 0,000=253,750.
На цокольном этаже предусмотрены основные и дополнительные помещения.
К основным помещениям относятся: зал для занятий боксом, зал для занятий борьбой, зал для занятий восточными единоборствами, тренажерный зал, а также комната инструктора и кабинет администрации.
К дополнительным помещениям цокольного этажа относятся: раздевалки, душевые, санузлы и коридоры.
На первом этаже проектом предусмотрен спортивный зал, предназначенный в основном для учебно-тренировочных занятий.
Данный зал не имеет постоянных мест для зрителей и позволяет производить занятия по трем видам спорта - мини-футбол, теннис и волейбол. Зал является многоцелевым.
Кроме этого на первом этаже расположены следующие помещения: тамбур, вестибюль, гардеробная, санузел.
Все основные и дополнительные помещения используются по соответствующему назначению.
