Строительство здания подстанции постоянного тока

Тюменский Нефтегазовый Университет.Политехнический колледж
Кафедра Строительства зданий и сооружений
Дипломный проект по дисциплине ПГС
На тему : Строительство здания подстанции постоянного тока.
Тюмень 2011

Генплан, экспликация, схема расположения элементов фундаментов и каркаса, элементов покрытия.Произведены расчет экономической эффективности, сметы локальная, объектная , сводный сметный план. Пояснительная записка 45 листов

Исходные данные
Место строительства – г. Тюмень
Проектируемое здание – здание подстанции постоянного тока. Размещается в IВ климатическом районе по СНиП 2-01.01-82, со следующими климатическими условиями:
1. Температура наружного воздуха по СНиП 23-01-99(2003)«Строительная климатология» (для г. Тюмень обеспеченностью 0,92): средняя наиболее холодной пятидневки – минус 380С
2. Нормативное значение ветрового давления для II района – 30 кгс/м2
3. Расчетное значение веса снегового покрова для III района – 180 кгс/м2
4. Нормативная глубина промерзания – 2,05 м
Данные для построения розы ветров для г. Тюмень - по СНиП 23-01-99(2003).
Преобладающее направление ветра за декабрь - февраль – ЮЗ.
Преобладающее направление ветра за июнь - август – СЗ.
Проектируемое здание имеет сборный железобетонный каркас, представленный сборными железобетонными колоннами и плоскими железобетонными балками. Фундаменты под колонны принимаем сборными. Конструкция покрытия представлена ребристыми железобетонными плитами покрытия, опирающиеся на стропильные балки.

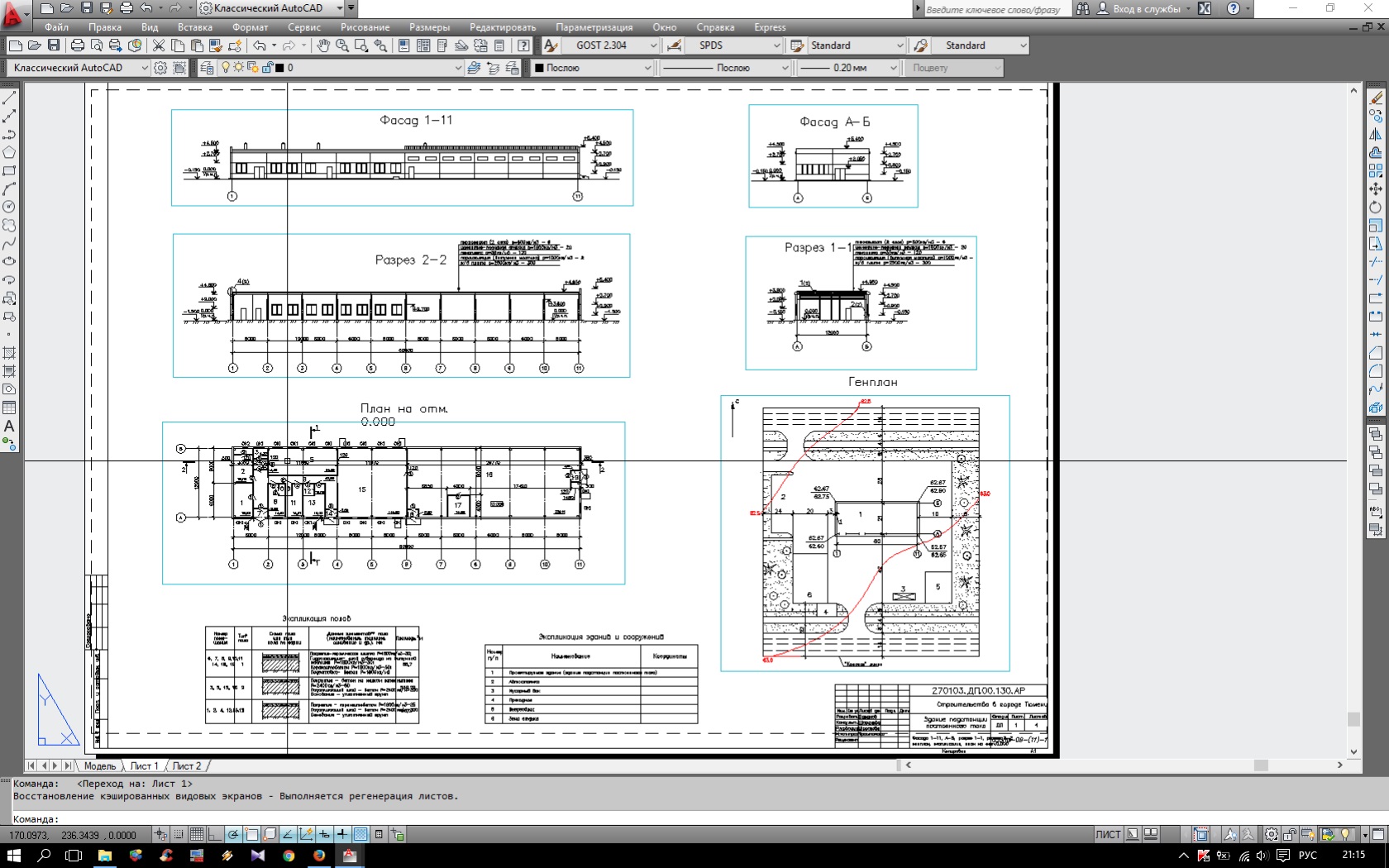

Состав: Генплан,фасады 1-11, А-Б, разрез 1-1, 2-2, экспликации, план на отм 0.000, Схема расположеня элементов фундамента и каркаса , разрез 3-3, схема расположения элементов покрытия, Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Строительство / Строительство здания подстанции постоянного тока

Дипломчик!!))\Conversion.txt
Дипломчик!!))\архитектура.bak
Дипломчик!!))\архитектура.dwg
Дипломчик!!))\Записка.1doc.doc
Дипломчик!!))\КП.bak
Дипломчик!!))\КП.dwg
Дипломчик!!))\Овчинникову.bak
Дипломчик!!))\РАСЧЕТЫ\Ведомость трудоемкости.Овчин. xlsx.xlsx
Дипломчик!!))\РАСЧЕТЫ\Копия расчет складов.xls
Дипломчик!!))\РАСЧЕТЫ\Лист Microsoft Office Excel.xls
Дипломчик!!))\РАСЧЕТЫ\материалы.xls
Дипломчик!!))\Сметы\Локальная смета.docx
Дипломчик!!))\Сметы\Объектная смета.xlsx
Дипломчик!!))\Сметы\Расчет экономической эффективности проектных решений.docx
Дипломчик!!))\Сметы\Сводный сметный расчет.xlsx
Дипломчик!!))\Сметы\ТЭП.docx
Дипломчик!!))\тк.bak
Дипломчик!!))\тк.dwg
Дипломчик!!))\РАСЧЕТЫ
Дипломчик!!))\Сметы
Дипломчик!!))
