Техническое решение по усилению многопустотной железобетонной плиты перекрытия

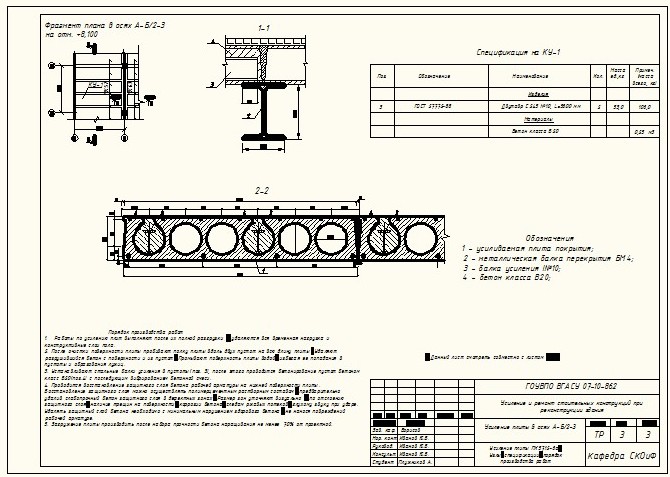

Техническое решение по усилению железобетонной плиты перекрытия с помощью стальных балок. На чертеже представлено фрагмент плана с указанием усиливаемой плиты перекрытия, необходимые разрезы, порядок производства работ по усилению, спецификация.

Состав: Фрагмент плана на отметке +8,100, разрез 1-1, 2-2, порядок производства работ, спецификация Язык документа

Софт: AutoCAD

Файлы:

Каталог / Строительство / Техническое решение по усилению многопустотной железобетонной плиты перекрытия

плита.dwg
ПЗ.docx
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

2 КОММЕНТАРИЕВ

1

очень классно)

2

Несколько сомнительный способ. Разрушается по всей длине верхняя сетка армирования и ни чем не восстанавливается. Думаю, желательно сверху выполнить монолитную ж/б накладке толщиной 70-80мм с армировкой сеткой и связать ее с закладываемыми двутаврами.
