Технологическая часть «Расширение дожимной компрессорной станции. Установка осушки природного газа»
Технологическая часть рабочего проекта «Расширение дожимной компрессорной станции.
Установка осушки природного газа»
Рабочий проект «Расширение дожимной компрессорной станции.
Установка осушки природного газа» разработан на основании договора и технического задания на проектирование от 04.06.14г.

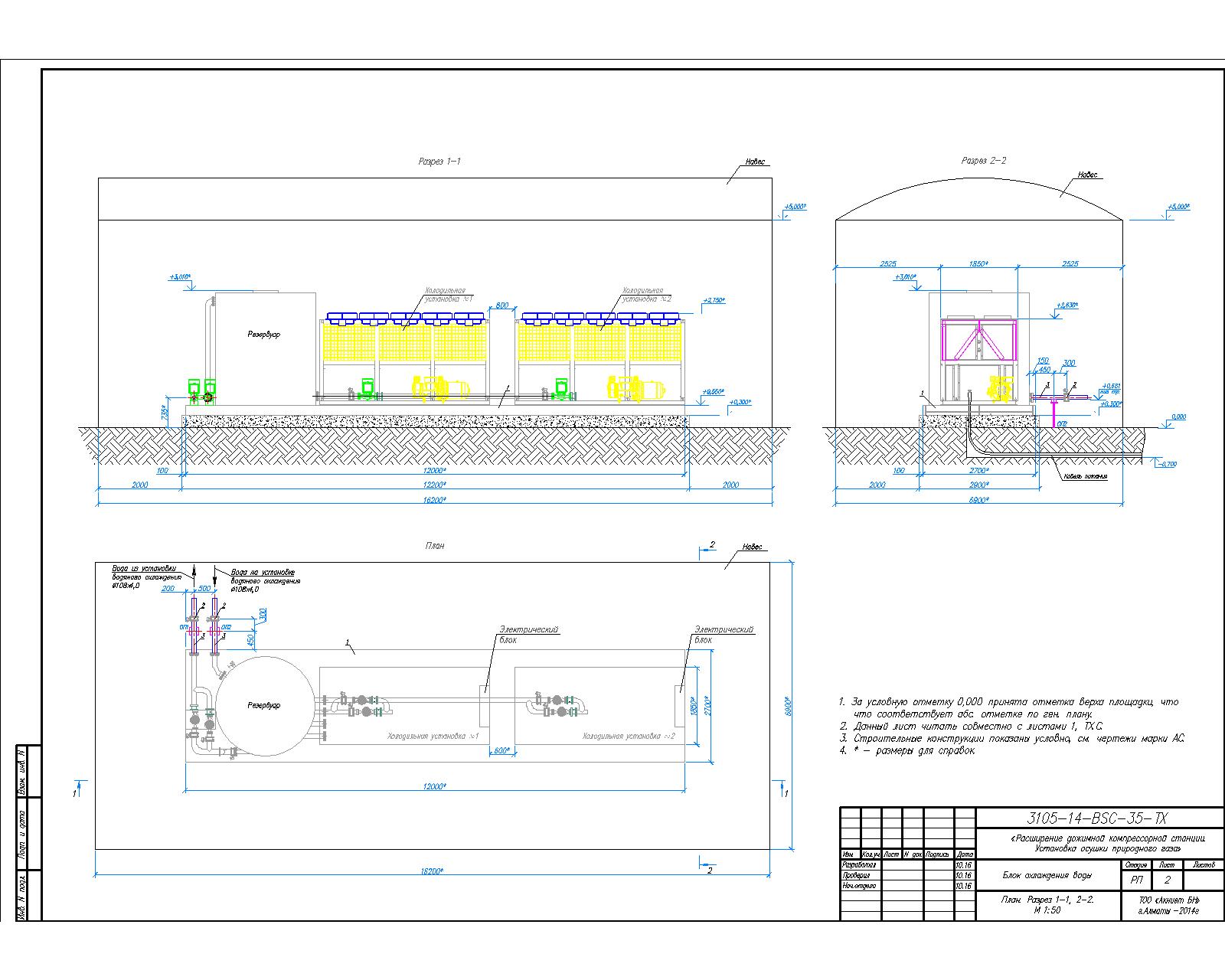

Для охлаждения природного газа в теплообменники (Т-1) проектом предусмотрен блок охлаждения воды.
Технические характеристики блока охлаждения воды:
Модель: HTS-480AD, Охлаждающая способность: 488480 ккал/ч (568кВт),представляет из себя воздушную винтовую установку охлаждения, оснащенную компрессорами фирмы TAIWAN HANBELL, температура воды на выходе
установки: 10 °С, кожухотрубным испарителем, ПЛК-контроллером Siemens. Учитывая транспортировочные размеры и коэффициенты надежности, воздушная винтовая установка охлаждения выполнена в виде двух модульных блоков(два блока воздушного винтового охладителя HTS-240A соединены вместе).
- Насос внутренней циркуляции воды: 15 л.с. - 2 единицы (одна резервная), мощность: 11 кВт, номинальный напор: 23 м, расход: 110 м3/ч (режим пуска: плавный пуск).
- Емкость для воды: 12000 л, Материал: нержавеющая сталь марки 304.
- Насос внешней циркуляции воды: 15 л.с. - 2 единицы (одна резервная). мощность: 11 кВт, номинальный напор: 23 м, расход: 110 м3/ч (режим пуска: плавный пуск).
Водопроводная труба: Материал: Нержавеющая сталь марки 304.
Конструкция установки охлаждения: установка охлаждения HTS-480AD использует ПЛК-контроллер Siemens, с высокой степенью автоматизации. Система управления обеспечивает защиту от высокого/низкого давления, защиту компрессора от сверхтока, защиту от перегрузки, защиту от проблем с нарушением чередования фаз и т.д.
Состав: «Расширение дожимной компрессорной станции. Установка осушки природного газа»
Софт: AutoCAD 2015
