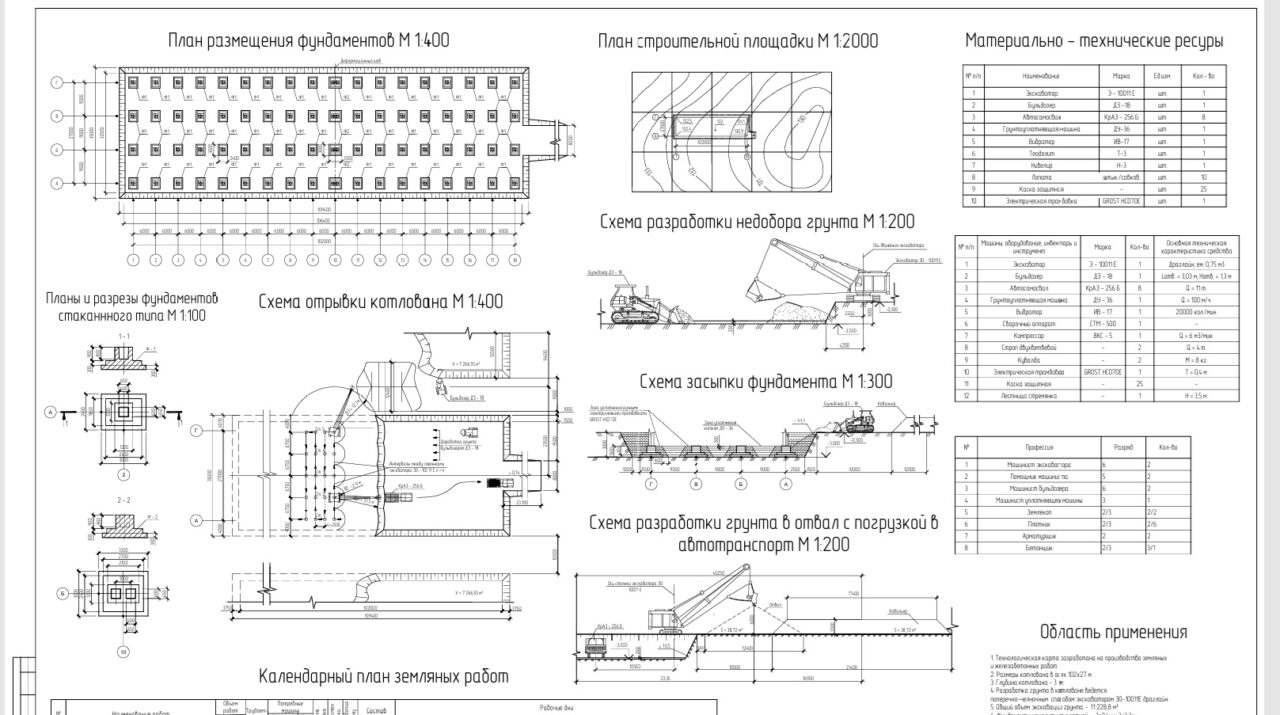

Технологическая карта на нулевой цикл многоэтажного промышленного здания (земляные работы)

Московский Политех, Кафедра ПГС, ТПвС,

Введение……………………………………………………………………… 3
1. Исходные данные - задание на РГР………………………………. 4
2. Геодезическая привязка здания на площадке…………………....... 6
3. Технологическая карта на земляные работы…………………… 8
3.1. Область применения……………………………………………… 8
3.2. Организация и технология строительного процесса…………… 10
3.2.1. Подсчет объемов земляных работ…………………………… 10
3.2.2. Выбор и исследование технологической взаимосвязи машин для
комплексной механизации работ и технико-экономическое обоснование
вариантов……………………………………………………………… 17
3.2.3. Определение объема разработки недобранного грунта…….. 20
3.2.4. Определение схемы перемещения грунтов………………….. 21
3.2.5. Другие средства механизации………………………………… 23
3.2.6. Выбор и обоснование схемы организации и технологии строи
тельного процесса производства земляных работ………………….. 28
4 Техника безопасности при производстве земляных работ………. 30
5. Калькуляция затрат труда и машинного времени по тех. карте… 33
6. Календарный план производства земляных и бетонных работ…. 34
7. Контроль качества производства земляных работ……………….. 36
8. Технико-экономические показатели земляных работ……………..38
9. Мероприятия по охране труда и экологии………………………….41
Список используемой литературы…………………………………………...43

1.Исходные данные – задание на курсовое проектирование

Требуется разработать технологическую карту на нулевой цикл (земляные работы) многоэтажного промышленного здания, по ниже приведённым данным и в соответствии с моим учебным шифром. Номер задания принимаю по последней цифре, номер варианта по предпоследней цифре учебного шифра.

1. Номер задания – 6.
2. Номер варианта в задании – 10.
3. Номер схемы расположения фундаментов – 2.
4. Вид грунта Д - суглинок лёгкий с примесью щебня в объёме до 10%.
5. Глубина котлована – 3 м.
6. Количество буквенных осей – 4 шт.
7. Расстояние между буквенными осями - 9 м.
8. Количество цифровых осей – 18 шт.
9. Расстояние между цифровыми осями – 6 м.
10. Ширина площадки у котлована – 7 м.
11. Дальность возки грунта – 6 км.
12. Количество арматуры, приходящейся на 1 м3 железобетона фун-дамента– 47 кг.
13. Сменная интенсивность бетонирования – 52 м3.
14. Дальность возки бетонной смеси – 5 км.
15. Номер площадки под строительство – 2.

Поверхностным слоем данных грунтов является растительный слой грунта I группы толщиной 0,2 м, который срезается по площади его возможного повреждения, т.е. по размерам котлована и ширины площадки у котлована.

Земляные работы ведутся в две смены, бетонные - в одну смену. Условия производства работ - летние. Размещение объекта - на свободной территории выбранной площадки. Гидрогеологический режим - нормальный. Рельеф местности - в соответствии с заданием (по варианту площадки).
