Технологическая карта на устройство наружных стен здания

МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ
Кафедра технологии и организации строительного производства
КУРСОВОЙ ПРОЕКТ по дисциплине «Основы технологии возведения зданий»
Тема: «Технологическая карта на устройство ограждающих конструкций стен здания»
Москва 2014г.

В данном курсовом проекте рассматривается Технологическая карта
на устройство ограждающих конструкций стен здания.
Вариант исполнения наружных стен – мокрый фасад.

Когда производят монтаж мокрого фасада, на основу наружной стены наносят и скрепляют друг с другом последовательно элементные слои:

o эффективный утеплитель (минераловатные плиты) — материалы с низким коэффициентом теплопроводности;
o клеевой состав (грунт) — вместе с дюбелями используется для качественного крепления утеплителя к стене;
o армирующий состав — применяется для хорошего сцепления между теплоизоляцией и финишным покрытием;
o армирующая сетка — ее монтаж позволяет впоследствии избежать трещин на фасаде;
o финишное покрытие — служит для защиты системы от воздействий внешней среды.

Содержание расчетной части проекта (48 листов А4):
Область применения
Организация и технология выполнения работ
Требования к качеству работ
Потребность в материально-технических ресурсах
Техника безопасности и охрана труда
Технико-экономические показатели
Список литературы

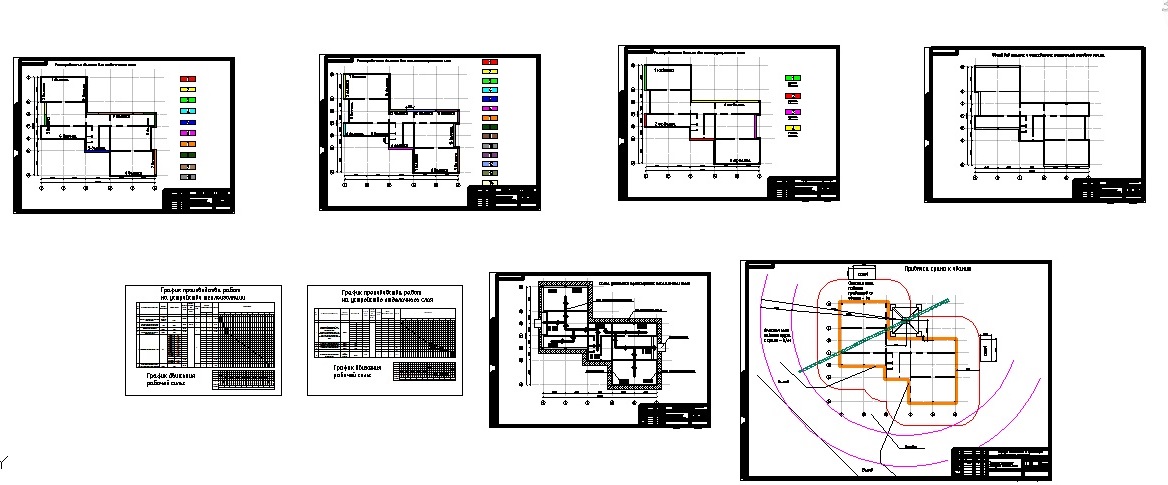

Содержание графической части(5 листов А3, 1 лист А2, 2 листа А4):
Распределение делянок для отделочного слоя
Распределение делянок для теплоизоляционного слоя
Распределение делянок для конструкционного слоя
Общий вид несущих и ограждающих конструкций типового этажа
Схема установки транспортных механизмов и лесов
Привязка башенного крана к зданию
Опасные зоны работы крана
График производства работ на устройство теплоизоляции
График производства работ на устройство отделочного слоя

Состав: Технологическая карта по возведению наружных стен зданий, планы распределения захваток и оборудования, калькуляция затрат труда и машинного времени, схема расположения кранового оборудования. Язык документа
