Технологическая карта на устройство свайного фундамента

Северный (Арктический) федеральный университет им. М.В. Ломоносова
Кафедра строительного производства
Курсовой проект по дисциплине "Технология строительных процессов"
На тему: "Технологическая карта на устройство свайного фундамента"
Архангельск 2014

Область применения;
Организация и технология выполнения работ;
Калькуляция затрат труда и машинного времени;
График производства работ;
Материальные технические ресурсы;
Контроль качества;
Техника безопасности;
Технико-экономические показатели;
Список использованных источников.
Характеристика технологической карты:
- котлован П-образной формы
- размеры в осях: А-Б – 18 м, Б-В – 22 м, 1-2 – 18 м, 2-3 – 50м, 3-4 –18 м.
Работы ведутся в зимний период (начало работ – 19 января).
Сечение сваи 40х40см, несущая способность сваи 52т, шаг сваи – 3В; двухрядное шахматное расположение, высота ростверка – 40 см. Опалубка- сборная из деревянных щитов площадью до 2 м2. Армирование – каркасами массой до 50 кг и длиной 2 м.

Состав: Технологическая схема, Спецификация на оборудование, ПЗ Язык документа

Софт: AutoCAD 2013

Сайт: www

Файлы:

Каталог / Строительство / Технологическая карта на устройство свайного фундамента

ТСП\Пояснительная записка.docx

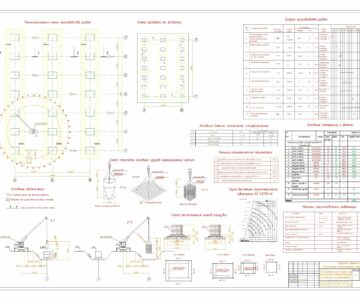

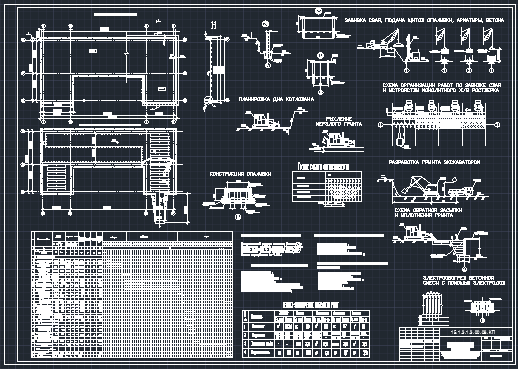

ТСП\ТСП чертёж формата А1.dwg
ТСП
