Технологический обслуживаемый контейнер сборно-разборный, предназначен для установки технологического оборудования. Габаритные размеры: 6200х4200х2700мм.
В состав работы входят: общий вид, конструкция металлического каркаса и обрешетки, план сети силового электрооборудования, расчёт материалов.
- Главная -
- Чертежи -
- Строительство -
- Технологический контейнер 6200х4200х2700
Технологический контейнер 6200х4200х2700
0
36
607
3
0
150
Автор
kruglov_stas
Дата
24.04.2017
Язык
Русский
Состав
Сборочный чертеж, вид общий, спецификация, план
Софт
КОМПАС-3D 15.2
Как открыть?
Содержимое архива
-
Технологический контейнер
-
7 Фасад контейнера.cdw
-
2 Конструкция металлического каркаса.cdw
-
5 Конструкция потолка.cdw
-
3 Конструкция металлической обрешетки.cdw
-
4 Конструкция пола.cdw
-
6 План сети силового электрооборудования.cdw
-

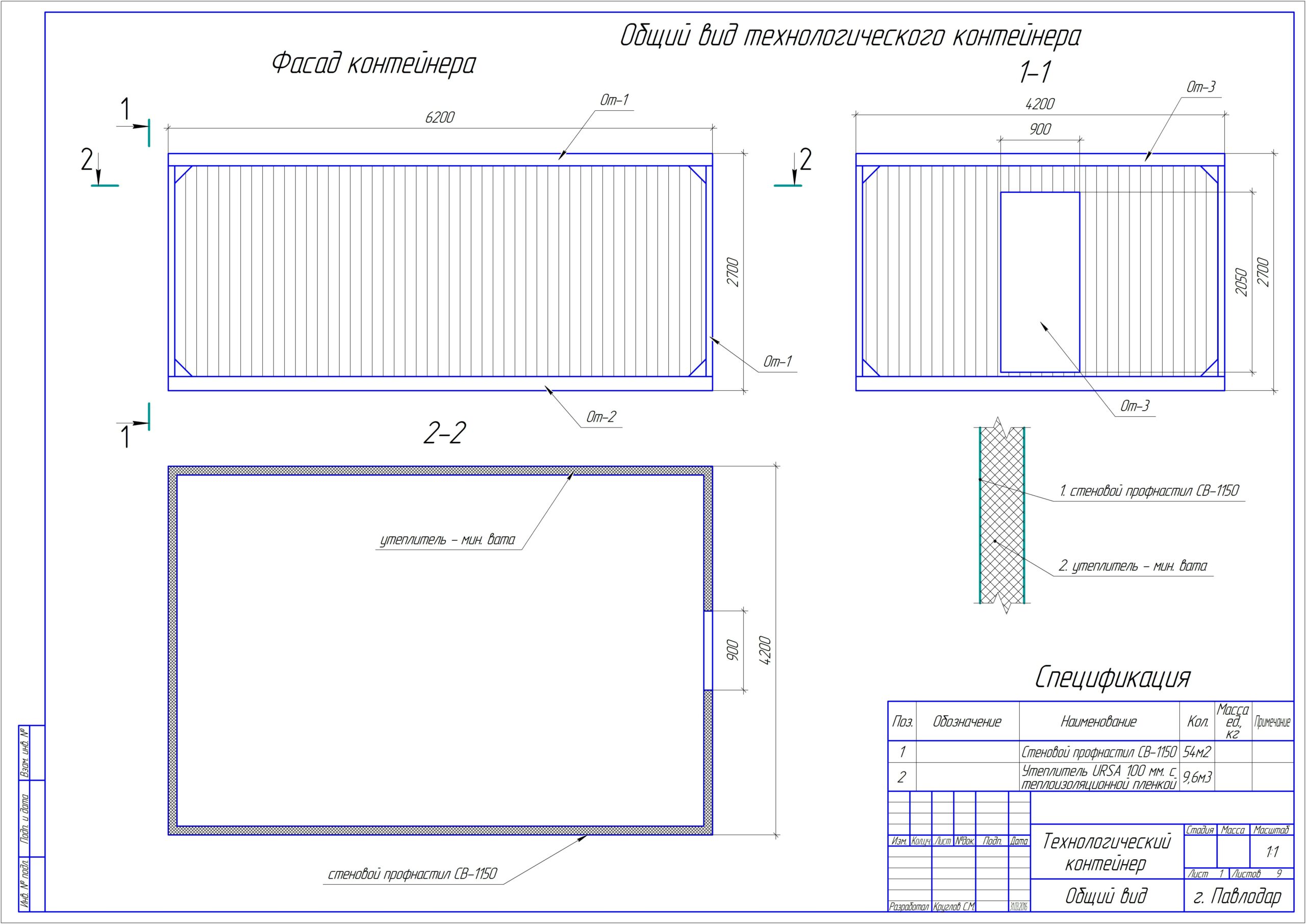

1 Общий вид.cdw
-
