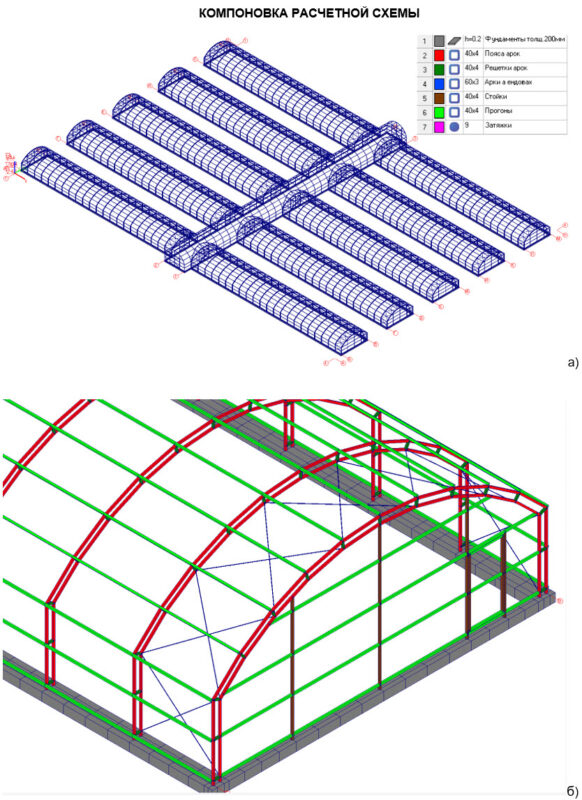

Выбрана конструктивная схема, в которой основной конструкцией каркаса является металлические поперечные арочные рамы и продольные прогоны. Устойчивость и геометрическая неизменяемость здания обеспечивается:
- в поперечном направлении – конструкциями поперечных несущих рам;
- в продольном направлении – системой вертикальных и горизонтальных затяжных связей.
Тепличный комплекс состоит из пяти условных отсеков, размер каждого отсека в плане 98х8 м, эти отсеки соединены общей проходной галереей, размером 68 х 6 м. Общая занимаемая площадь комплекса - 98х64=6272 м2
Здание неотапливаемое, высота до низа несущих конструкций покрытия 3,5 и 4м.
Фундаменты ленточные на естественном основании.
Материал фундаментов – бетон класса C12/15, арматура класса A240, A400.
Материал металлического каркаса - сталь марки S235, S235Н.
