Модульный пандус 14727x2924x755 мм

100

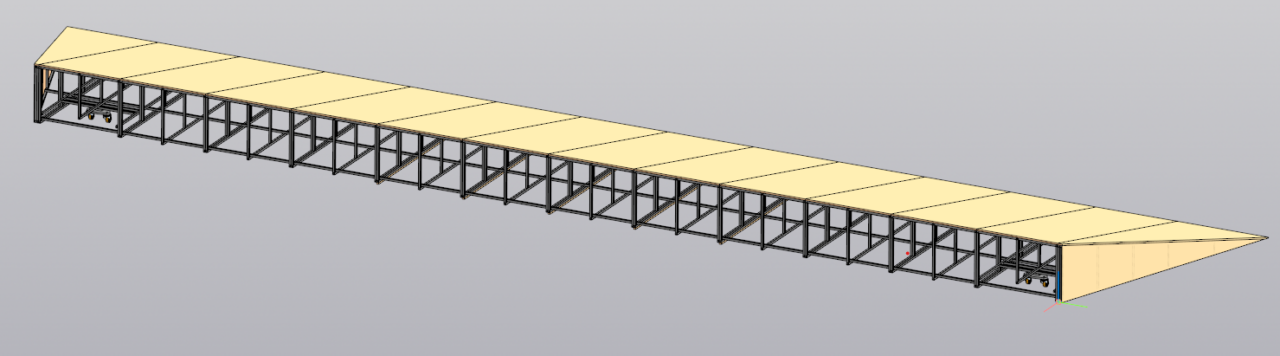

Чертежи и 3D модель модульного пандуса из сварной металлоконструкции и фанеры
Габаритные размеры целого пандуса: 14727x2924x755 мм
Габаритные размеры модулей:
Треугольного: 2926x1118x682 мм
Центрального: 3000x1066x682 мм

2D чертеж 3D Модели общий вид Пандус сборочный чертеж сварная конструкция Спецификации спецификации КОМПАС фанера

Автор

Регина Норман

Дата

17.06.2026

Язык

Русский

Состав

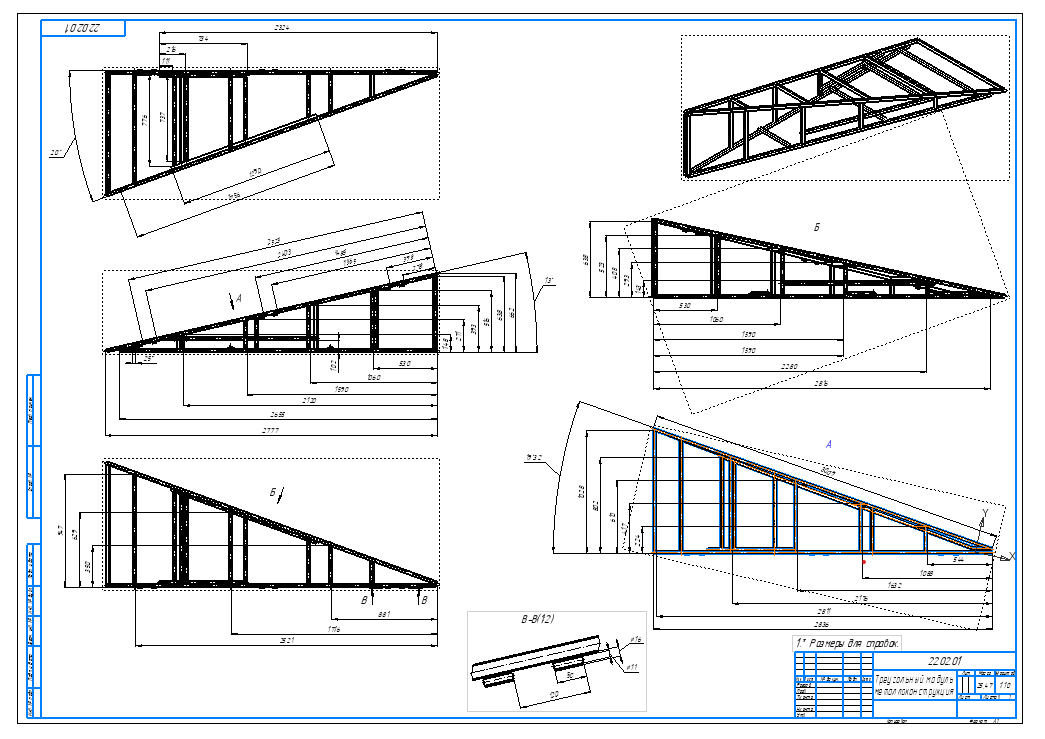

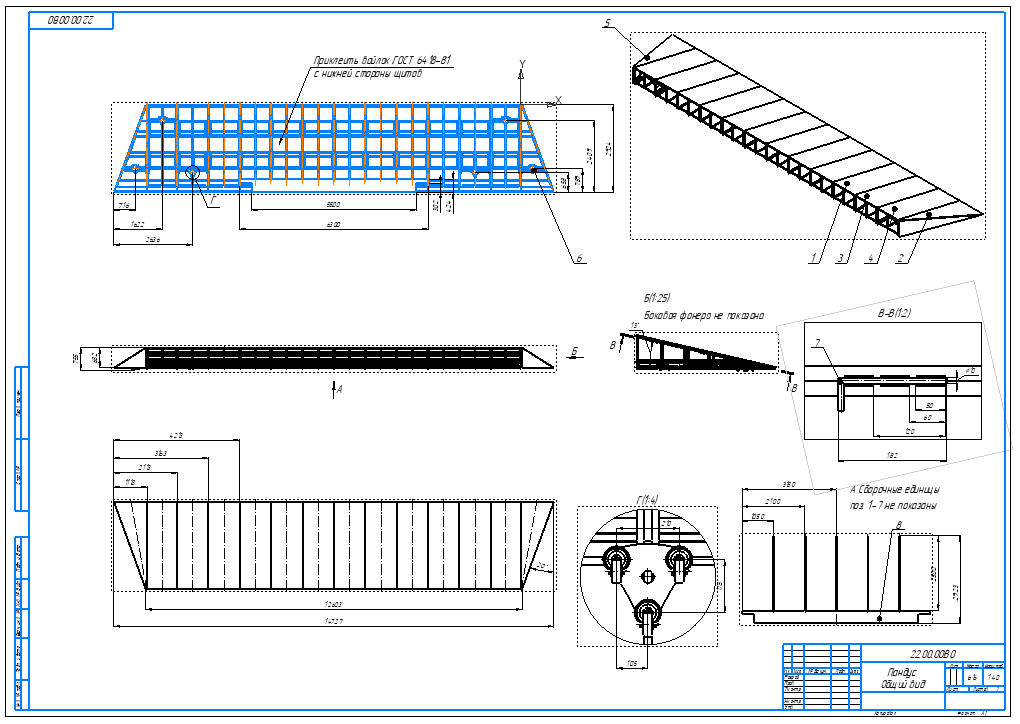

Чертежи: 22.03.00СБ - Модуль мод. 1 Сборочный чертеж 22.03.01 - Модуль мод. 1 Металлоконструкция 22.04.00СБ - Модуль мод. 2 Сборочный чертеж 22.04.01 - Модуль мод. 2 Металлоконструкция Треугольный модуль металлоконструкция Сборочный чертеж Треугольный модуль сборочный чертеж Центральный модуль сборочный чертеж Пандус Сборка Спецификации: 22.00.00 - Пандус Спецификация - 22.04.00 Спецификация треугольный модуль Спецификация центральный модуль Спецификация - 22.03.00 3D Модели: ALTH_080_15K_G15.m3d ALTH_G15_ALTH_080_15K_265702.a3d AM_LKR_8x52x3_BB6_K.m3d GH-LKR_080_G15.m3d LKR-ALTH_80K_617761-214.a3d Брус 50x30x450.m3d Бруски.m3d Модуль сборка.a3d Модуль.a3d МодульМК задняя тележка Сборка.a3d МодульМК задняя тележка.a3d МодульМК передняя тележка.a3d МодульМК передняя тележка.m3d МодульМК.a3d Пандус.a3d Тележка.a3d Траверса.m3d Треугольный модуль сборка - зеркальный.a3d Треугольный модуль сборка.a3d Угловой модульМК — зеркальная.m3d Угловой модульМК.m3d Фанера 3000x995x18.m3d Фанера подкладка.m3d Фанера треугольная 18мм — зеркальная.m3d Фанера треугольная 18мм.m3d Фанера треугольная 6мм.m3d Фанера.m3d

Софт

КОМПАС-3D 24 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос
