Типовая контейнерная площадка для накопления ТКО и КГО выполнена из бетона класса В25, F150, W6 армированная стержнями диаметром 12мм класса арматуры А400 по ГОСТ 5781-82. Размер одной площадки 2000х2000мм. Площадки могут соединяться между собой защемлением, при установке сверху. Ограждения площадок сборно-разборные, выполнены из стальных квадратных труб 40х40х3 по ГОСТ 31245-2003 и профилированного листа С10-1000-0.7 по ГОСТ 24045-94. Ограждение вставляется в пазы на площадках.
- Главная -
- Чертежи -
- Строительство -
- Типовой проект переносных разборно-сборочных мест накопления твердых коммунальных и крупногабаритных отходов
Типовой проект переносных разборно-сборочных мест накопления твердых коммунальных и крупногабаритных отходов
0
0
700
0
0
300
Сообщить о проблеме
Автор
Ян
Самсонов
Дата
28.01.2022
Язык
Русский
Состав

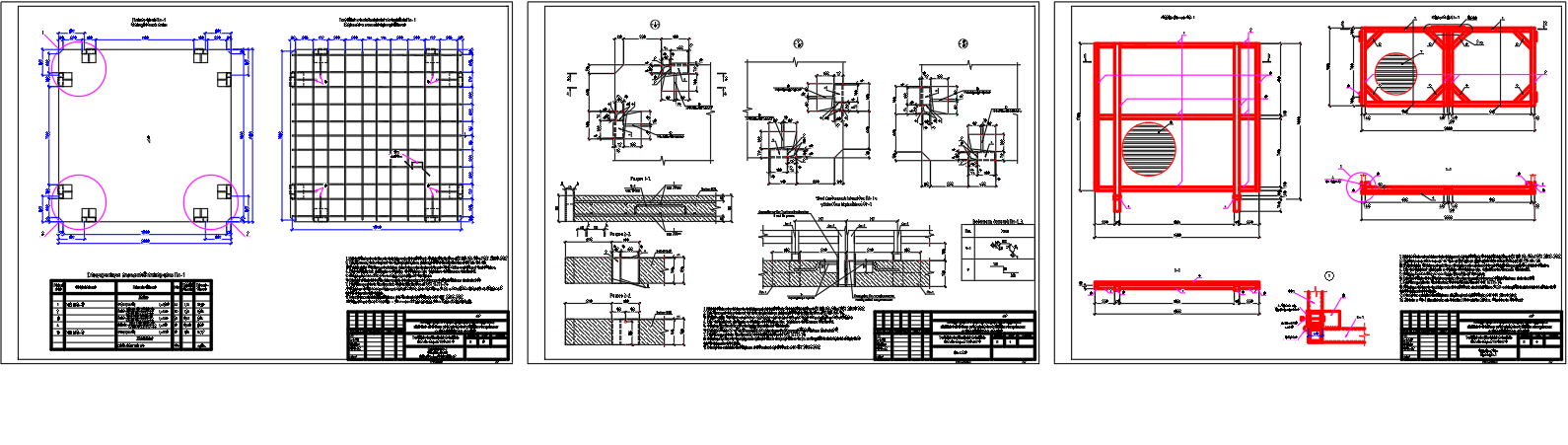

Общие указания; Типовая контейнерная площадка под ТКО и КГО на 1 ед.; Платофрма Пл-1; Опалубочный план; Верхнее и нижнее армирование; Узел 1, 2, 3; Ограждение Ог-1; Калитка Кл-1; Навес Кр-1; Спецификация элементов типовой контейнерной площадки на 1 ед.
Софт
AutoCAD 2010
Как открыть?
Содержимое архива
-
Площадка под мусорные контейнеры.dwg
