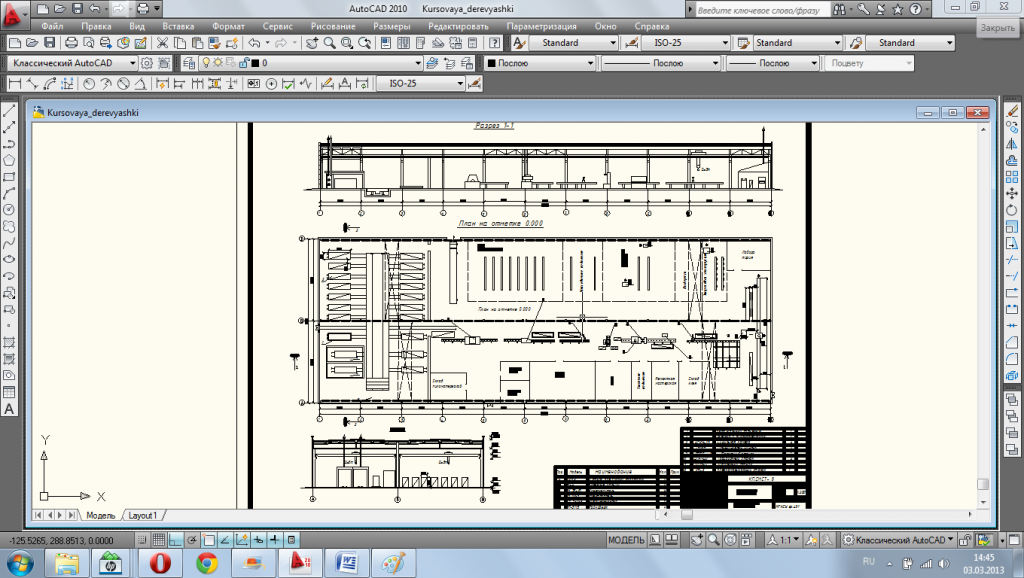

На чертже изображен план цеха деревянных клееных конструкций и 2 разреза короткий и поперечный.
Проектируемый цех производит клееную стеновую балку, имеющую размеры h=150мм, b=50мм, L=2990мм и состоящего из древесины сосны, состоящего из пяти ламелей, размером 30×50 мм.
