Цех сборки,ремонта и обслуживания с/х оборудования без ГСМ

Проектная документация на цех сборки, ремонта и обслуживания с/х оборудования без ГСМ, Раздел - Конструктивные решения (КР)
В проект входят:

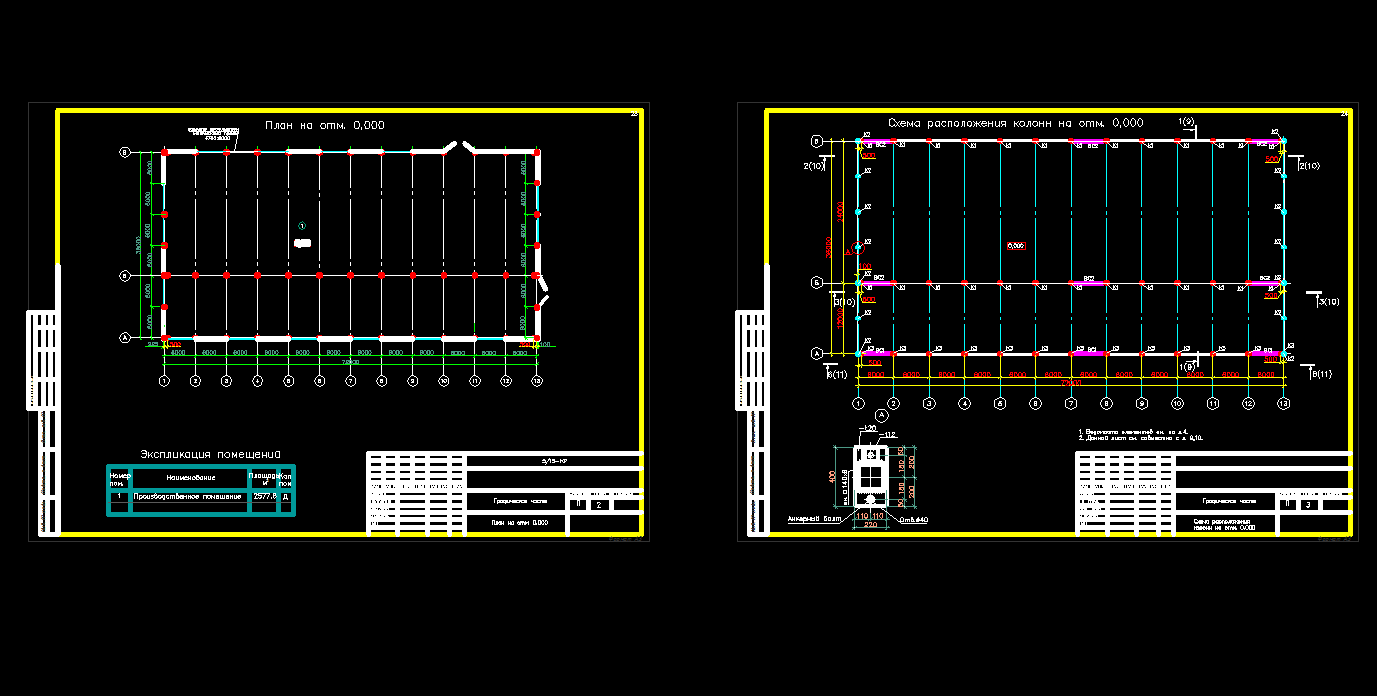

План на отм. 0,000 - Лист1
Схема расположения колонн на отм. 0,000 - Лист2
Ведомость элементов - Лист3
Схема расположения ферм и прогонов - Лист4
Схема расположения связей по верхним поясам ферм - Лист5
Схема расположения связей по нижним поясам ферм - Лист6
Схема расположения крановых путей - Лист7
Разрез 1-1 - Лист8
Разрезы 2-2, 3-3 - Лист9
Разрезы 4-4, 5-5,6-6 - Лист10
Ферма Ф1 - Лист11
Ферма Ф2 - Лист12
Прогон П2 - Лист13
Узлы 1...11 - Лист14
Узлы 12...17 - Лист15
Узлы 18...21 - Лист16
Схема расположения фундаментов и фундаментной балки - Лист17
Фундамент Фм1 - Лист18
Фундамент Фм2 - Лист19
Фундамент Фм3 - Лист20
Спецификация металлопроката - Лист21

Состав: Проектная стадия Язык документа

Софт: AutoCAD 2007

Каталог / Строительство / Цех сборки,ремонта и обслуживания с/х оборудования без ГСМ

Просмотр файлов
Цех.dwg
