Цех строительных металлоконструкций

МГСУ 2014
Курсовой проект по дисциплине "Архитектура"
На тему: Цех строительных металлоконструкций
По методичке Тимянского 2 вариант Тема 1
Кафедра ПГС

Название объекта Цех строительных металлоконструкций
Краткие сведения об объекте Цех входит в состав производственной базы строительной фирмы. Завоз металла и вывод готовой продукции – напольным рельсовым транспортом. Окраска изделий – в герметичных камерах.
Основные технологические отделения
1. Отделение металлообработки
2. Склад металла
3. Поток малогабаритных изделий
4. Стенды крупногабаритных изделий
5. Склад готовой продукции
Конструктивная структура Каркасное здание пролётного типа
Этажность 1 – этажное здание со встроенным промежуточным перекрытием ( этажеркой ).
Крановое оборудование 1 мостовой кран с грузоподъёмностью Q=10т,
2 подвесных крана с грузоподъёмностью Q=5т.
Напольный транспорт Рельсовый

На участке показаны следующие здания и сооружения:
- цех строительных металлоконструкций 60 х 72,
- административно- бытовых корпуса
- цех деревянных конструкций 60 х 48 м;
- блок складов 18 х 72 м;
- энергоблок 18 х 18 м;
- управление базы 18 х 30 м.
Проектируемое здание – цех строительных металлоконструкций связан с административно-бытовым корпусом, непосредственно примыкающим к нему, магистралью шириной 9 м, с одной стороны которой проходит тротуар шириной 2,5 м, расположенной за отделительной полосой в 1 м от проезжей части.

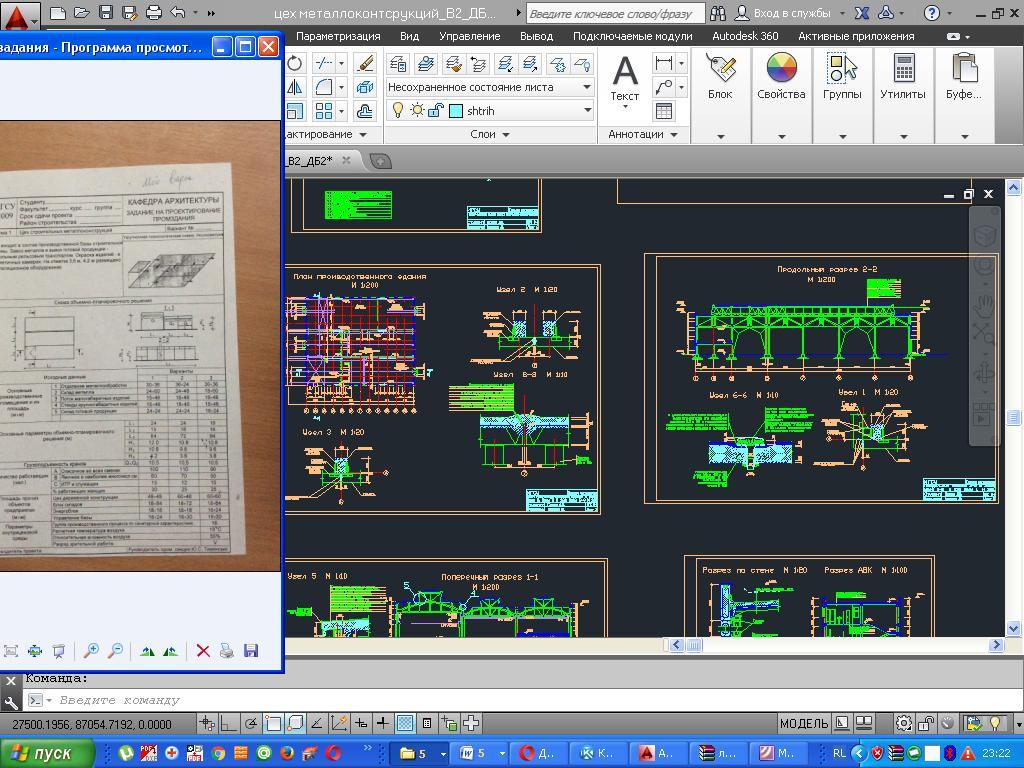

Состав: Генплан, Фасад, План промздания, Продольный разрез, поперечный разрез, План кровли, ПЗ Язык документа

Софт: AutoCAD 2007

Каталог / Строительство / Цех строительных металлоконструкций

Просмотр файлов
Архитектура_Цех металлоконструкций_В2.doc
лист задания.JPG
цех металлоконтсрукций_В
