ПАО "ММК". КХП. Комплекс коксовой батареи №12. Установка сухого тушения кокса. Фундамент поперечно-транспортного приспособления №2.
Детальное армирование фундамента с обозначением позиций арматурных стержней согласно спецификации арматуры фундамента по проетку М39932.05.26-КЖ2 (лист 13).

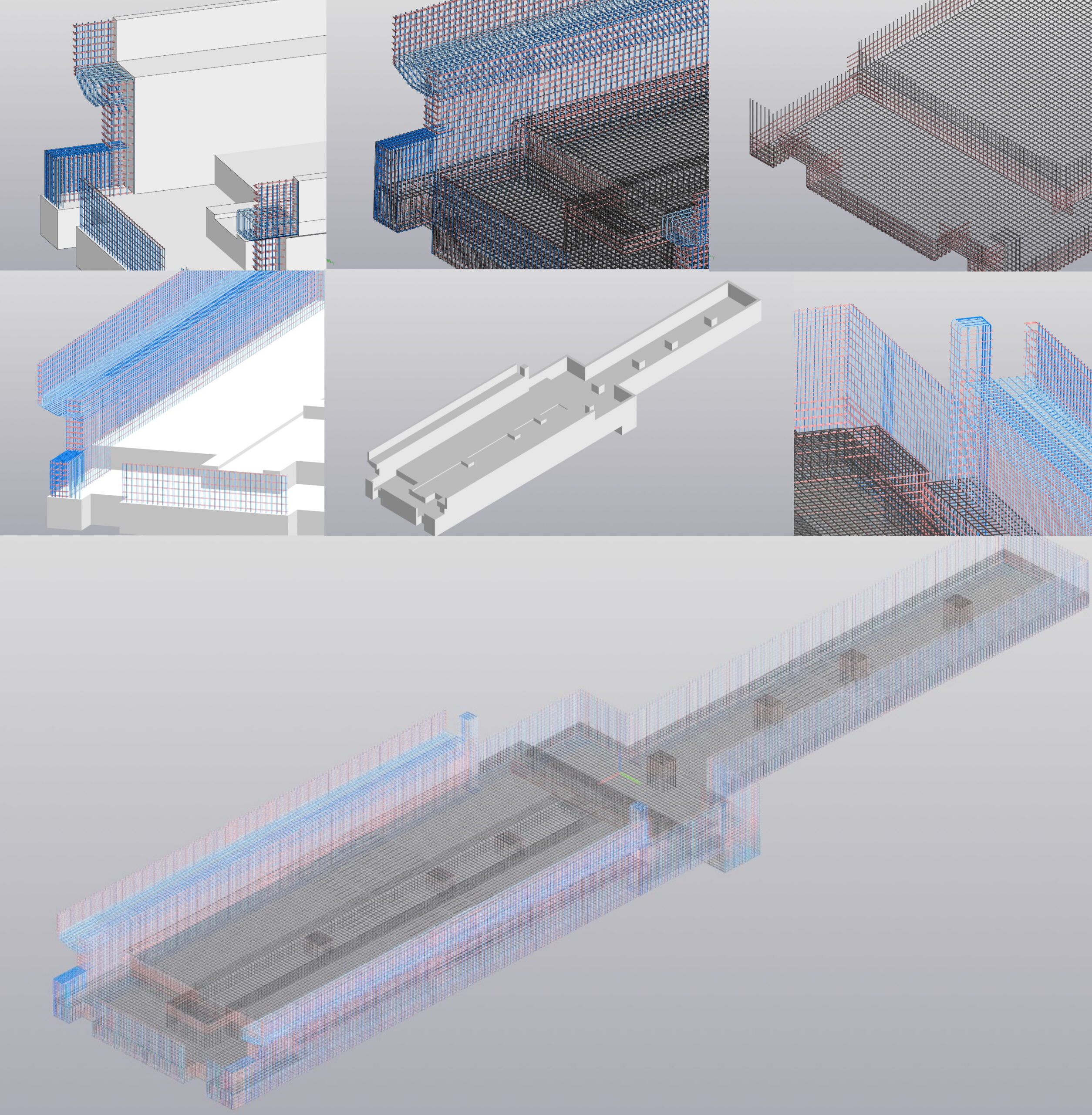

В 3D модели представлено наглядное расположение арматурных каркасов в теле бетона, пересечение и стыковка узлов армирования, переферии фундамента и отдельных арматурных стержней с основным арматурным каркасом.
Основные требование предъевляемые к арматурнному каркасу:
1. Стыки арматурных стержней расположены в разбешку.
2. Минимальное расстояние между центрами соеденения принято не менее 1,3 длины нахлестки.
3. Длина нахлестки 49d.
4. Соеденение арматуры применяется вязальное.
5. Толщина бетонного защитного слоя арматуры для фундамента плиты - 50мм, стен - 35мм.
- Главная -
- Чертежи -
- Строительство -
- Установка сухого тушения кокса. Фундамент поперечно-транспортного приспособления. (150)
Установка сухого тушения кокса. Фундамент поперечно-транспортного приспособления. (150)
0
0
60
0
0
400
Автор
Олександр
Нестеренко
Дата
14.05.2023
Язык
Русский
Состав
3D сборка армирования фундамента, из отдельных элементов обозначенных между собой планово высотными отметками.
Софт
КОМПАС-3D 20
Как открыть?
Содержимое архива
-
Верхняя сетка на отметке - 0,480.m3d
-
План армирования периферии фундаментной плиты.m3d
-
Нижняя сетка на отметке - 1,870.m3d
-
Бетон на отметке -1,070.m3d
-
Армирование фундамента..m3d
-
Бетон на отметке +1,455.m3d
-
Верхняя сетка на отметке - 1,570 (-1,450).m3d
-
Бетон на отметке 0,000.m3d
-
Нижняя сетка на отметке - 2,000.m3d
-
Сборка - армированная плита.a3d
-
Бетон на отметке +2,370.m3d
-
Верхняя сетка на отметке - 0,580.m3d
-
План армирования боковой стены на отметке + 2,370.m3d
-
Нижняя сетка на отметке - 1,280.m3d
-
Бетон торцевые колонны на отметке +2,370.m3d
-
Сборка - верхняя сетка.a3d
-
Верхняя сетка на отметке -1,130.m3d
-
СБОРКА АРМИРОВАНИЕ + МОНОЛИТНЫЙ БЕТОН.a3d
-
Верхняя сетка на отметке - 1,070.m3d
-
План внутреннего армирования переферии фундаментной плиты.m3d
-
Сборка - нижняя сетка..a3d
-
Оси.m3d
-
Сборка - нижняя сетка (распределитель).a3d
-
Приямок на отметке - 3,100.m3d
-
План армирования периферии стен на отметке +1,455.m3d
-
Сборка - армированная плита (распределитель) + стены.a3d
-
План армирования боковой стены на отметке + 1,455.m3d
-
Монолитный фундамент.m3d
-
Сборка - армированная плита (распределитель) + стены + бетон.a3d
-
План армирования консоли на отметке + 2,370.m3d
-
Бетон торцевые части на отметке +2,370.m3d
-
План армирования периферии стен (правая часть) на отметке +1,455.m3d
-
Сборка - армированная плита (распределитель).a3d
-
Бетон на отметке -1,130.m3d
-
Верхняя сетка на отметке - 0,280.m3d
-
План армирования боковой стены на отметке + 0,530.m3d
-
Бетон на отметке -0,220.m3d
-
План армирования боковой стены на отметке + 0,000.m3d
-
Верхняя сетка на отметке - 1,130.m3d
-
Бетон на отметке +0,530.m3d
-
Сборка - верхняя сетка (распределитель).a3d
-
Бетон на отметке -0,480.m3d
