Устройство стапеля для спуска плашкоута на воду

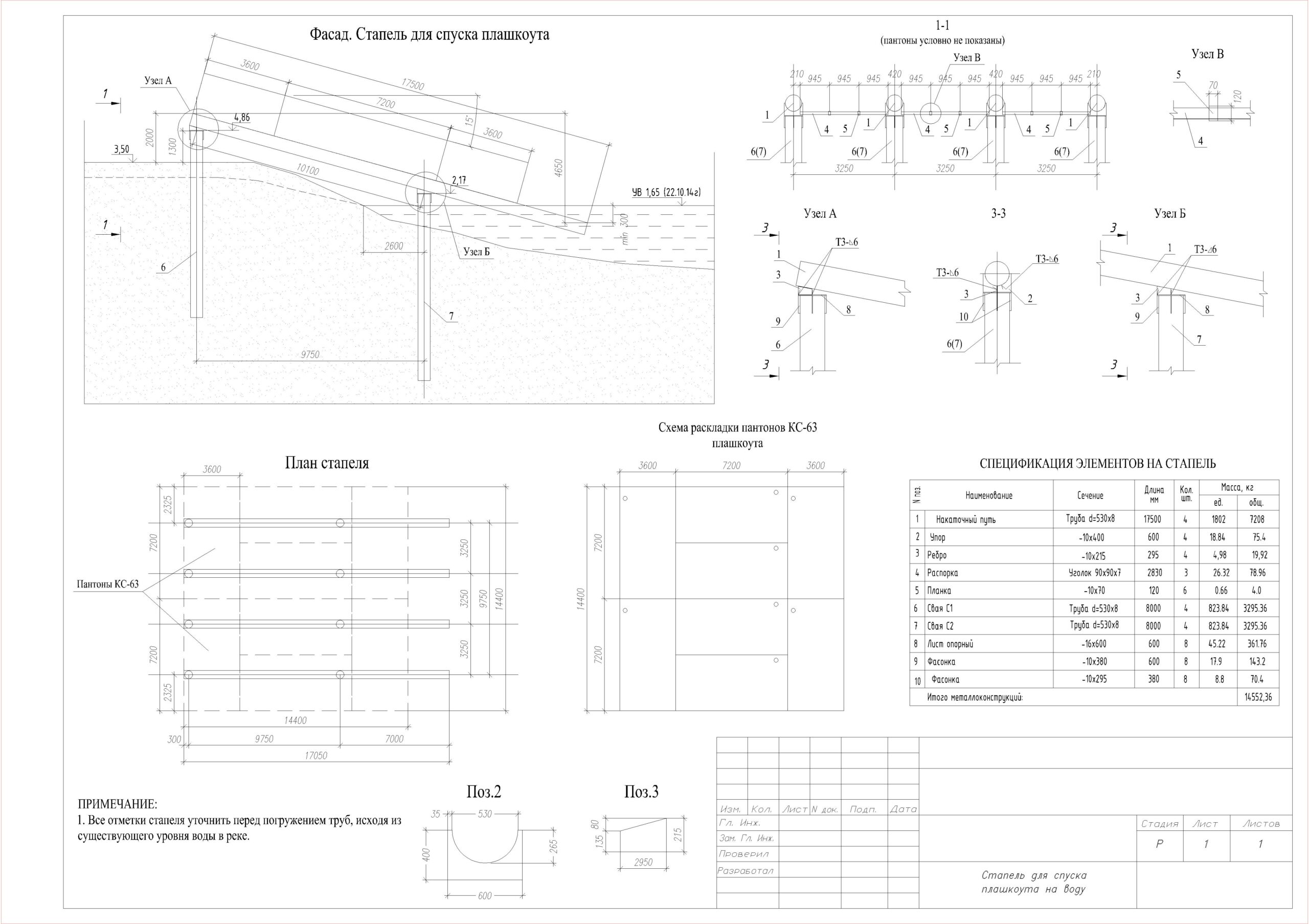

Данная конструкция стапеля используется при сборке плашкоута из системы понтонов КС-63. Собранный плашкоут применяется для размещения на нем кранов РДК-250, МКГ-25 при работе на реке

Состав: План, Фасад, Спецификация, технологическая схема Язык документа

Софт: AutoCAD 2014

Каталог / Строительство / Устройство стапеля для спуска плашкоута на воду

Просмотр файлов
Стапель для спуска плашкоута на воду.dwg
