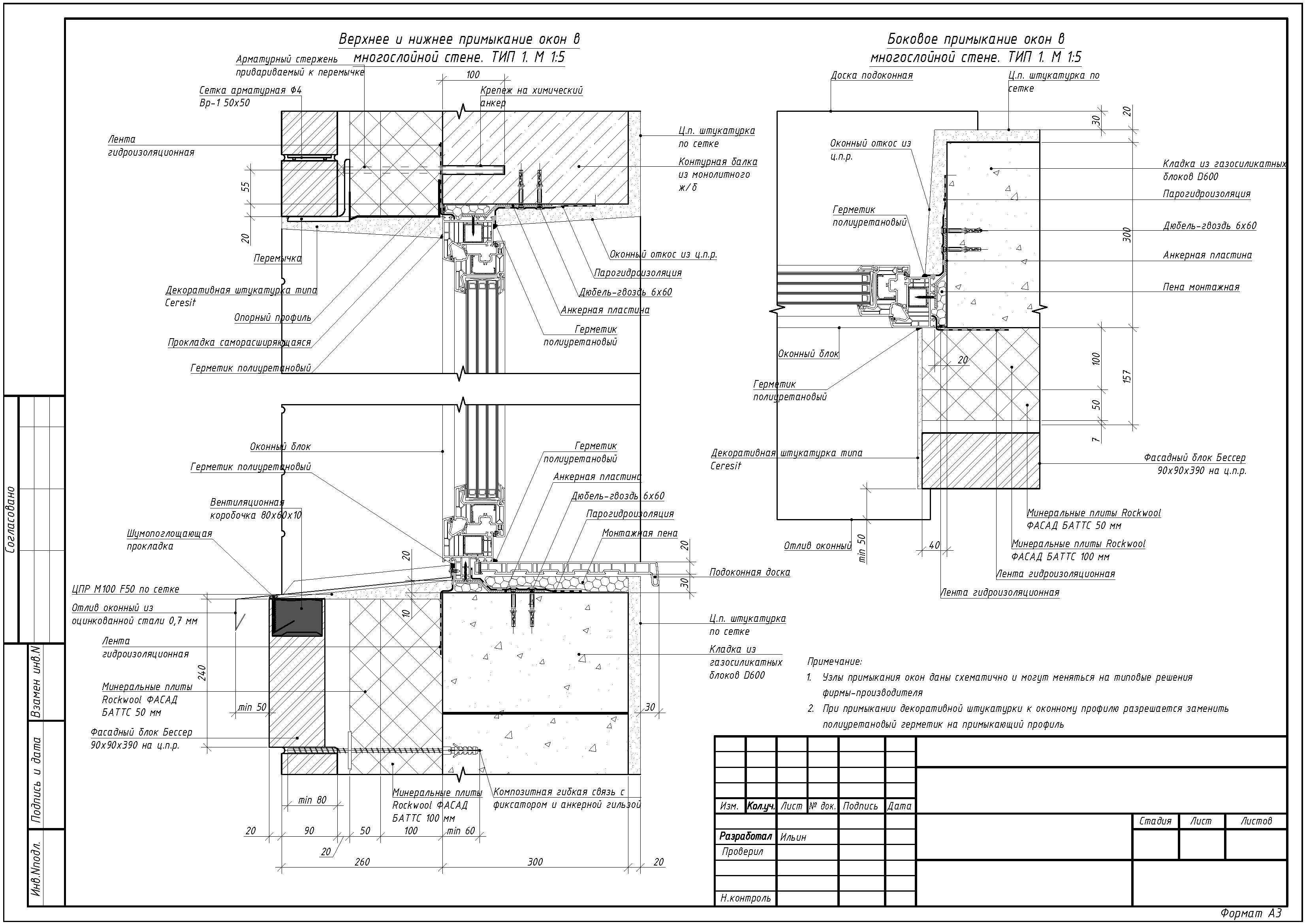

Узлы примыкания пластиковых окон в многослойных стенах

Рабочие чертежи с узлами установки окон при двух типах многослойных наружных стен:
1. Тип 1 - кладка из газосиликатных блоков/ утеплитель/ воздушный зазор/ облицовочный блок
2. Тип 2 - кладка из газосиликатных блоков/ утеплитель/ декоративная штукатурка типа Ceresit

Состав: Верхнее и нижнее примыкание окон в многослойной стене. ТИП 1; Боковое примыкание окон в многослойной стене. ТИП 1; Верхнее и нижнее примыкание окон в многослойной стене. ТИП 2; Боковое примыкание окон в многослойной стене. ТИП 2 Язык документа

Софт: AutoCAD 2007

Файлы:

Каталог / Строительство / Узлы примыкания пластиковых окон в многослойных стенах

Примыкание окон в многослойных стенах.dwg
