Въездной дезбарьер и КПП

Въездной дезбарьер для животноводческих предприятий с помещением охраны на 2 ярусе.
Контрольно пропускной пункт. Дезбарьер
1. Проект разработан на основании задания на проектирование.
2. Климатические условия:
расчетная зимняя температура наиболее холодной пятидневки минус 32 С;
расчетное значение веса снегового покрова -240 кгс/м²;
нормативное значение ветрового давления -23 кгс/м².
3. Несущая способность грунта основания под фундамент не менее 2 кг/см2. При обнаружении слабых или пучинистых грунтов необходимо произвести их замену на карьерный песок средней крупности, с послойным трамбованием (коэффициент уплотнения Куп=0,95). Возведение фундамента на промороженных грунтах не допускается.
4. Земляные работы и бетонирование фундамента выполнять согласно СНиП 3.02.01-87

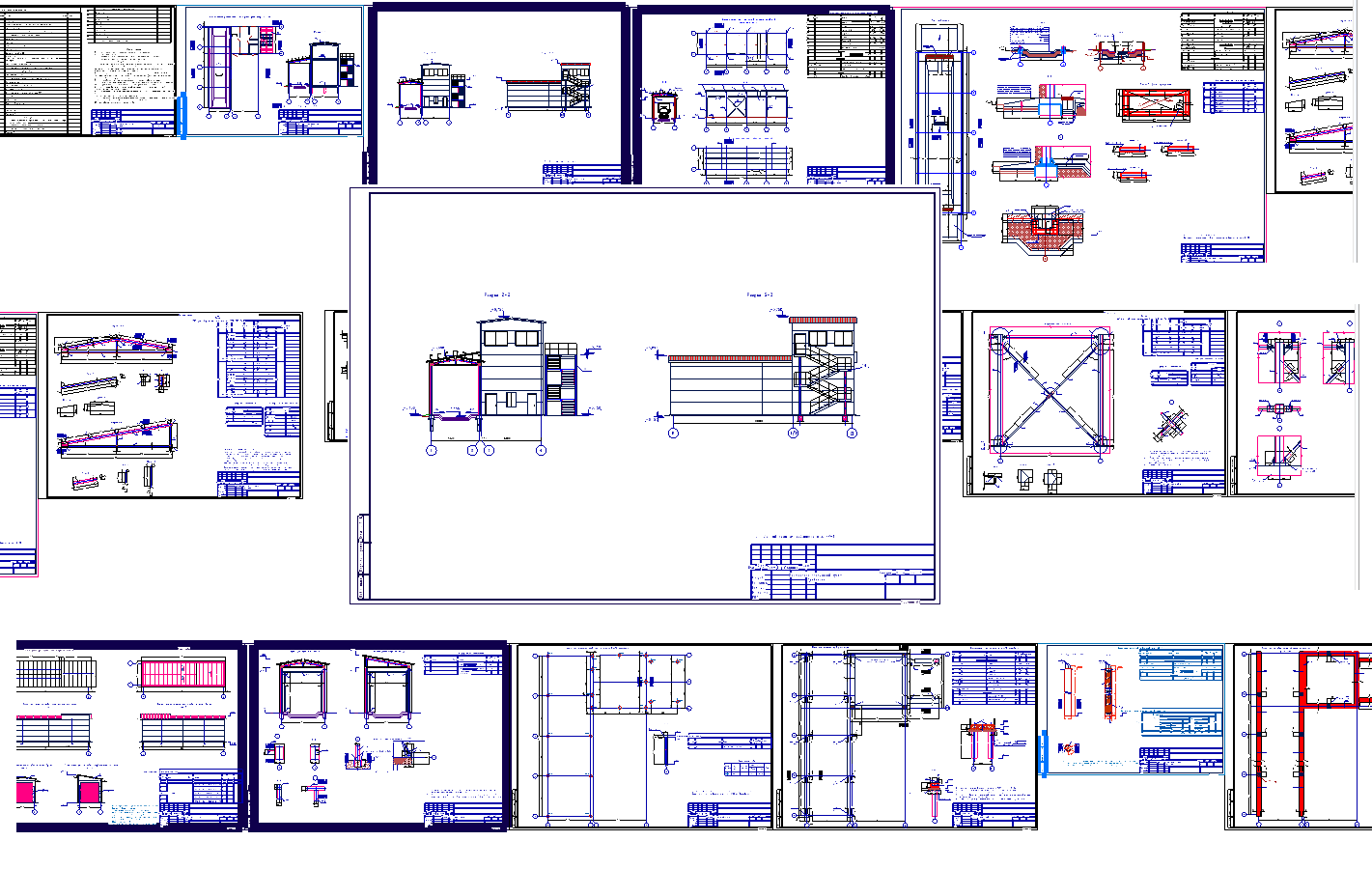

Состав: Рабочий проект: конструктивные чертежи 40 шт Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Строительство / Въездной дезбарьер и КПП

въездной дезбарьер РАБОЧКА.dwg
