Деревянный каркас одноэтажного промышленного здания

СПБГАСУ
Кафедра строительных конструкций
Курсовой проект по дисциплине: "Конструкции из дерева и пластмасс"
На тему: "Деревянный каркас одноэтажного промышленного здания"
СПб 2017

1. Район строительства (г. Холм) — район по снегу — IV (Sg =2,0 кПа) (СП 20.13330.2016, прил. Ж, карта 1); — район по ветру — I (w0 = 0,23 кПа) (СП 20.13330.2016, прил. Ж, карта 2);
2. Режим эксплуатации — 2 (под навесом в сухой зоне; при нормальном режиме помещений) — коэф. условий эксплуатации mв=1,0 (табл. А.2 прил. А СП 64.13330.2017);
3. Срок службы здания 50 лет — коэффициент надежности по сроку службы mсс =1,0 (изгиб, сжатие, смятие вдоль и поперек волокон древесины), mсс=1,0 (растяжение и скалывание вдоль волокон древесины), mсс =1,0 (растяжение поперек волокон древесины) — табл. 13 СП 64.13330.2017;
4. Тип загружения В (совместное действие постоянной и кратковременной снеговой нагру-зок) – коэффициент длительной прочности mдл=0,66 (табл. 4 СП 64.13330.2017);
5. Покрытие: из листовой стали по обрешетке;
6. Основная несущая конструкция покрытия — трапецеидальная ферма из LVL – уклон по-крытия α=6º (sinα=0,105, cosα=0,995);
7. Пролет здания — 21,0 м, длина здания — 66,0 м;
8. Отметка до нижней поверхности несущей конструкции — 6,0 м;
9. Стойка (колонная) — из LVL;

Содержание:
1. Исходные данные

2. Расчет конструкций покрытия
2.1. Расчет рабочего настила
2.2. Расчет прогона

3. Расчет и конструирование основной несущей конструкции
3.1. Исходные данные
3.2. Выбор схемы и определение геометрических размеров
3.3. Определение узловых нагрузок и усилий в стержнях фермы
3.4. Подбор сечения основных элементов фермы
3.5. Конструирование узлов фермы

4. Расчет и конструирование стойки из ЛВЛ
4.1. Исходные данные
4.2. Сбор нагрузок на колонну
4.3. Определение силовых воздействий на стойку
4.4. Компоновка поперечного сечения стойки
4.5. Проверка прочности
4.6.Проверка устойчивости
4.7. Расчет и конструирование прикрепления стойки к фундаменту
Список литературы

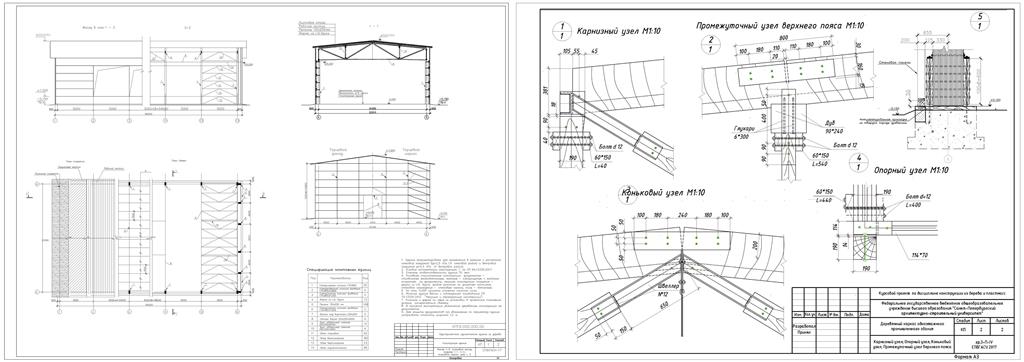

Состав: Карнизный узел, Опорный узел, Коньковый узел, Промежуточный узел верхнего пояса Язык документа

Софт: AutoCAD 2015

Сайт: www

Каталог / Строительство / Конструкции из дерева и пластмасс / Деревянный каркас одноэтажного промышленного здания

Просмотр файлов
Дерево.docx
1.dwg
Margo.dwg
