Емкость с конусным дном в металлическом каркасе

Емкость с конусным дном в металлическом каркасе

0

4

56

1

0

40

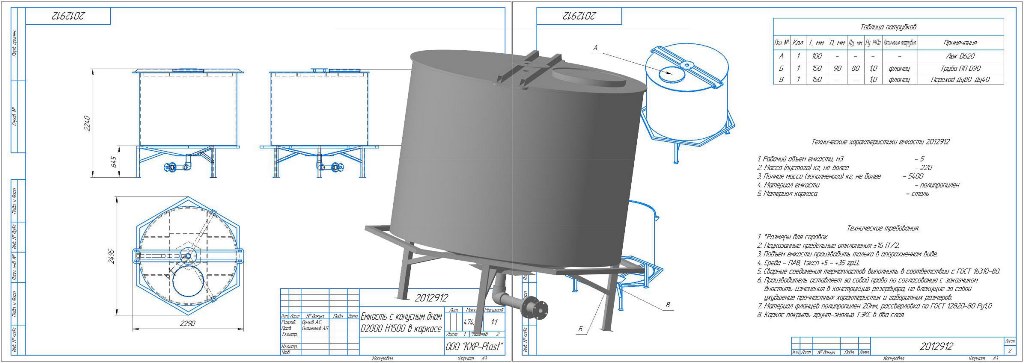

3D модель Емкость с конусным дном в металлическом каркасе

Емкость с конусным дном V-5м3 D2000 H1700 высота конуса h200мм

Технические характеристики емкости 2012912
1. Рабочий объем емкости, м3 - 5
2. Масса (пустого) кг, не более - 220
3. Полная масса (заполненого) кг, не более - 5400
4. Материал емкости - полипропилен
5. Материал каркаса - сталь

емкость ПАВ полипропилен

Поделиться:

Автор

Дата

30.08.2021

Язык

Русский

Состав

3D Сборка, чертеж

Софт

КОМПАС-3D 16.1 Как открыть?

Содержимое архива

Рама.cdw
Каркас.cdw
90.m3d
переходный фланец.m3d
Рама.m3d
Сборка.a3d
угол 90 90.m3d
Сборка_ 2012912.cdw
Емкость с конусным дном 2012912.1.cdw
Емкость D2000 H2300.m3d
каркас.m3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
