Каркас производственного здания с деревянными конструкциями на нагельных пластинах ТГк

Вятский Государственный университет
Кафедра строительного производства
Курсовой проект по дисциплине "Деревянные конструкции"

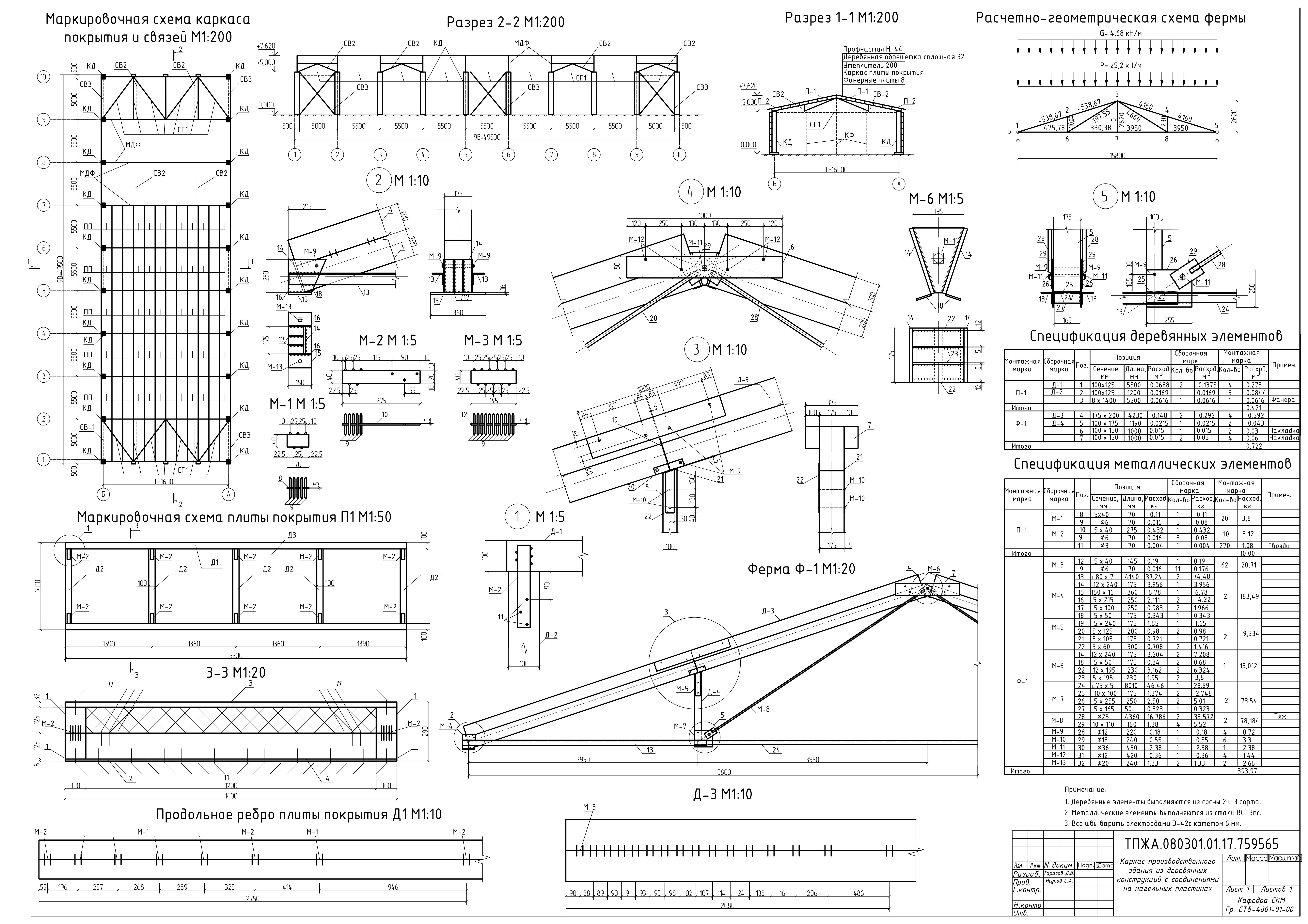

На тему: "КАРКАС ПРОИЗВОДСТВЕННОГО ЗДАНИЯ С ДЕРЕВЯННЫМИ КОНСТРУКЦИЯМИ НА  НАГЕЛЬНЫХ ПЛАСТИНАХ ТГк"
Киров 2021

Исходные данные:
Пролет здания - 16 м
Шаг несущих конструкций - 5,5 м
Длина здания - 49,5 м
Высота колоны - 5 м
Район строительства - г.Печора
Ширина плиты покрытия - 1,4 м
Верхний пояс - деревянный, составного сечения, с соединением на нагельных пластинах, с диаметром нагелей 6 мм и длиной 70 мм
Нижний пояс - металлический из уголкового проката

Содержание
Введение 4
1. Компоновка основных несущих конструкций 5
2. Проектирование плиты покрытия 6
2.1. Сбор нагрузок 6
2.2 Конструктивный расчет продольного ребра 8
3. Проектирование стропильной фермы 11
3.1 Сбор нагрузок 11
3.2 Статический расчет фермы 13
3.3 Конструктивный расчет верхнего пояса 13
3.4 Расчет нижнего пояса фермы 17
3.5 Расчет элементов раскосной решетки 18
3.6 Расчет и конструирование узлов фермы 19
3.6.1. Опорный узел фермы (узел 1) 19
3.6.2. Промежуточный узел фермы по верхнему поясу (узел 2) 23
3.6.3. Коньковый узел фермы (узел 4) 24
3.6.4. Промежуточный узел по нижнему поясу (узел 3) 27
Библиографический список 28
