Кровля шатер

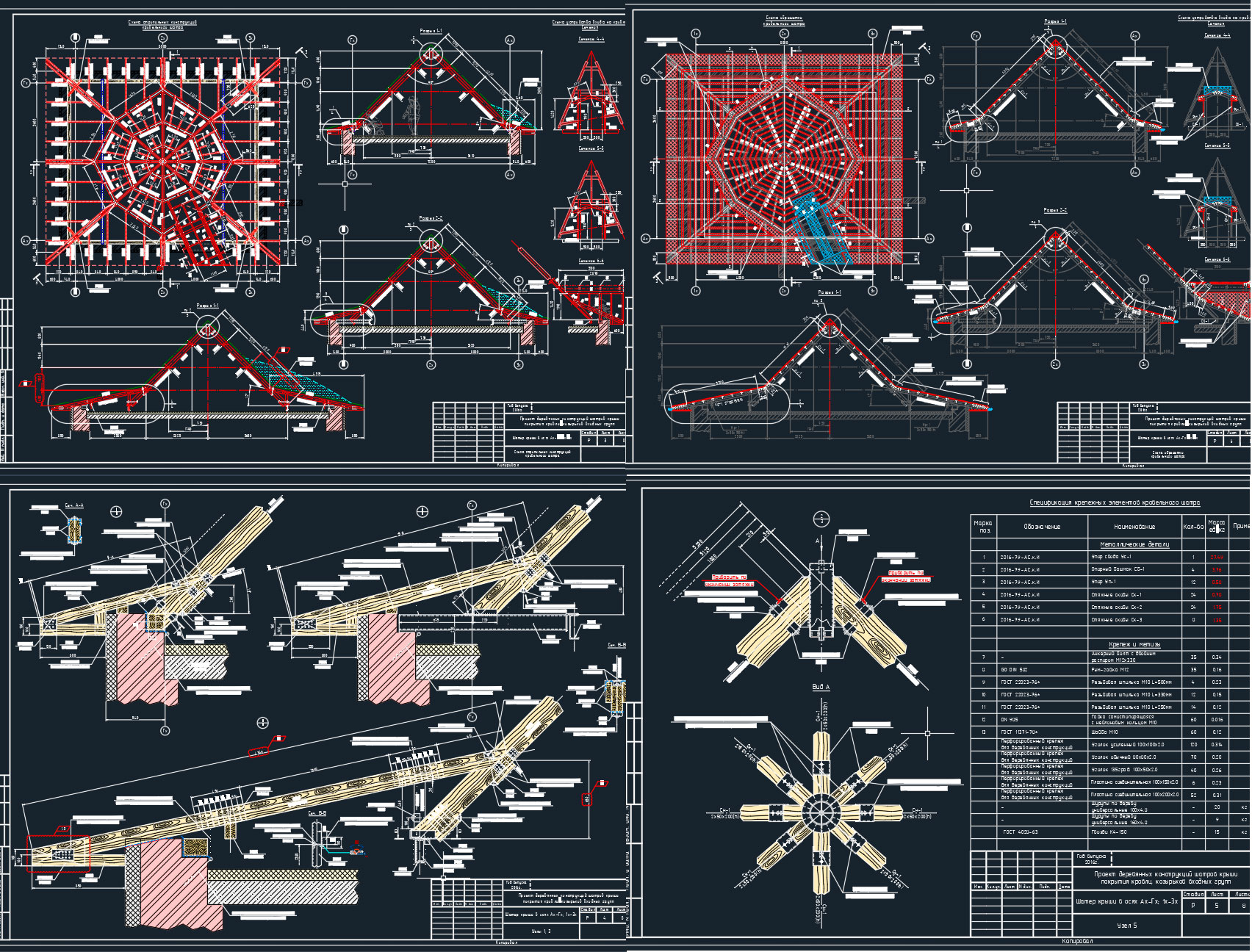

Проект деревянных конструкций шатров крыши, покрытия кровли, козырьков входных групп
1.1. Настоящий проект разработан на основании задания заказчика, и проектной документации "Архитектурным решения".
1.2. Климатические условия:
- климатический подрайон - IB;
- зона влажности 2 - нормальная;
- тип местности - Б;
- максимальная температура наиболее теплого месяца + 40° С;
- минимальная температура наиболее холодных суток - 34° С;
- расчетная температура наружного воздуха (по наиболее холодной пятидневке) -31 С;
- средняя температура воздуха холодного периода года - 27° С;
- средняя температура теплого периода года +25,7° С;
- средняя годовая температура наружного воздуха +1,4 С;
- нормативная глубина промерзания - 2.68м;
- класс ответственности сооружения - II;
- снеговой район - II с расчетной снеговой нагрузкой - 120 кг/м2
- ветровой район - III с нормативным значением ветрового давления - 38 кг/м2.

1.3. Деревянный шатер кровли запроектирована из пиломатериалов II сорта. Форма крыши сложная многогранная, обусловлена архитектурными особенностями здания в целом. Центральная часть крыши выполнена в виде восьмигранного купола на четырехгранном основании, уклон граней центральной части 90град в своде, грани основания 15 градусов по отношению к горизонту. Стропильные ноги центральной части опираются частично на муэрлат, частично на проектируемые металлические опорные конструкции, в своде купола стропильные ноги соединяются посредством металлоконструкций, выполнены из досок сечения 50х200мм, между собой стянуты распорками из бруса сечением 100х100ммм. Элементы пологой часть кровли опираются на элементы центрального купола (стропильные ноги и распорки) и наружные стены, выполнены из досок сечением 50х100мм, 50х150мм.
