Конкурс асов 3D-моделирования

Одноэтажное гражданское здание из древесины

Вологодский государственный университет. Инженерно строительный институт.
Кафедра промышленное и гражданское строительство
Дисциплина: «КГЗиС: конструкции из дерева и пластмасс»
На тему: «КГЗиС: конструкции из дерева и пластмасс»
Вологда 2018

В данном курсовом проекте требуется запроектировать каркас деревянного здания общественного назначения. В качестве покрытия для здания и стенового ограждения выбраны клеефанерные панели. Длина панелей соответствует шагу несущих конструкций 4,5 м. Основной несущей конструкцией деревянного покрытия здания принята деревянная арка пролетом 15,6 м из клееных элементов. Деревянные стойки поперечника здания приняты клеедощатыми высотой 8,1 м.
Цель курсового проекта – выработать навыки проектирования (расчета и конструирования) ограждающих и несущих конструкций с применением древесины.
Курсовой проект состоит из пояснительной записки и графической части формата AIII.

ВВЕДЕНИЕ
1 РАСЧЕТ КЛЕЕФАНЕРНОЙ ПАНЕЛИ
1.1 Выбор размеров
1.2 Определение геометрических характеристик
1.3 Сбор нагрузки на панель
1.4 Проверочный расчёт прочности и жесткости
2 РАСЧЕТ ДВУХСКАТНОЙ БАЛКИ
2.1 Определение геометрических размеров
2.2 Сбор нагрузки на балку
2.3 Проверочный расчёт балки
3 РАСЧЁТ СТОЙКИ
3.1 Геометрические характеристики
3.2 Сбор нагрузки на стойку
3.3 Находим неизвестную силу Х, возникающую в месте прикрепления балки к стойке
3.4 Определяем изгибающего момента в основании стойки
3.5 Определяем поперечную силу
3.6 Проверочный расчёт
3.7 Расчет прикрепления стойки к фундаменту
БИБЛИОГРАФИЧЕСКИЙ СПИСОК

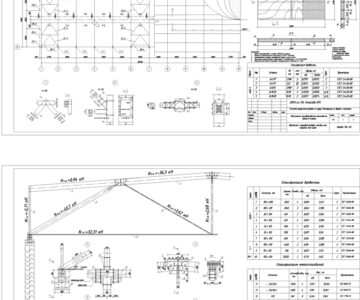

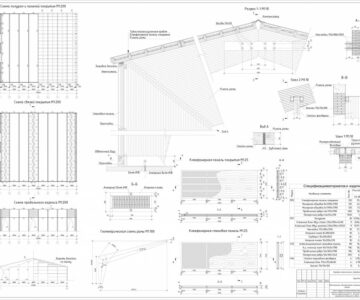

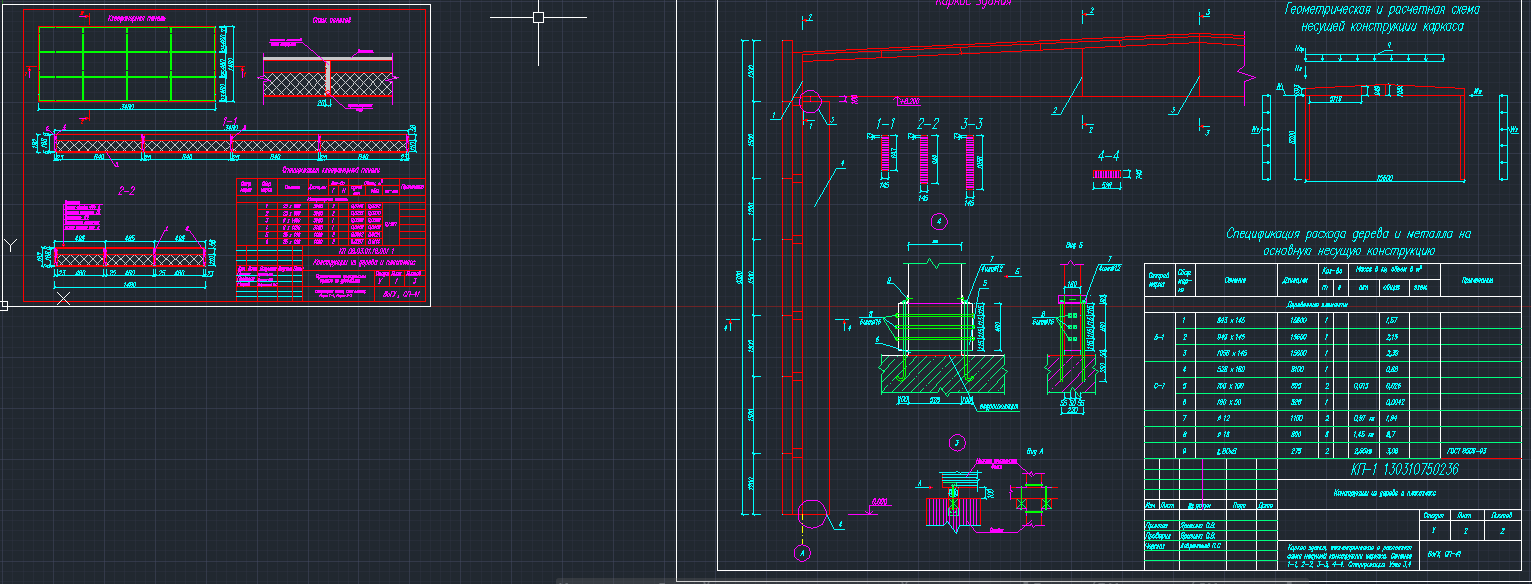

Состав: Клеефанерная панель, Стык панелей, Разрез 1-1, Разрез 2-2, Каркас здания, Геометрическая и расчетная схема несущей конструкции каркаса, Сечения 1-1, 2-2, 3-3, 4-4, Спецификация, Узел 3, Узел 4 Язык документа

Софт: AutoCAD 2017

Сайт: www

Файлы:

Каталог / Строительство / Конструкции из дерева и пластмасс / Одноэтажное гражданское здание из древесины

Расчеты, пояснительная запска.docx
Чертежи.dwg
