Проектирование деревянного каркаса сельскохозяйственного павильона в г. Саяногорск

Сибирский Федеральный университет
Кафедра строительных конструкций и управляемых систем
Курсовой проект по дисциплине "Конструкции из дерева и пластмасс"
На тему "Проектирование деревянного каркаса сельскохозяйственного павильона в г. Саяногорск"
Красноярск 2019

Содержание
Введение
1 Задание на проектирование
1.1 Исходные данные
1.2 Краткая характеристика здания
2 Теплотехнический расчет плиты покрытия (СП 50.13330.2012)
3 Техническое проектирование
3.1 Общие положения
3.2 Определение размеров плиты.
3.3 Расчет верхней обшивки на местный изгиб
3.4 Особенности расчета клеефанерной панели
3.5 Сбор нагрузок
3.6 Статический расчет
3.7 Конструктивный расчет
3.7.1 Расчет на прочность растянутой нижней обшивки
3.7.2 Расчет на устойчивость сжатой верхней обшивки
3.7.3 Расчет продольных ребер на скалывание
3.7.4 Расчет на скалывание обшивки по шву в месте примыкания ее к продольным ребрам
3.7.5 Расчет по деформациям
4 Проектирование деревянной клеёной арки
5 Проектирование колонны
6 Расчет и конструирование узлов
6.1 Расчет верхнего опорного кольца
6.2 Расчет элементов башмака у нижнего опорного кольца
6.3 Расчет нижнего опорного кольца
Список использованных источников

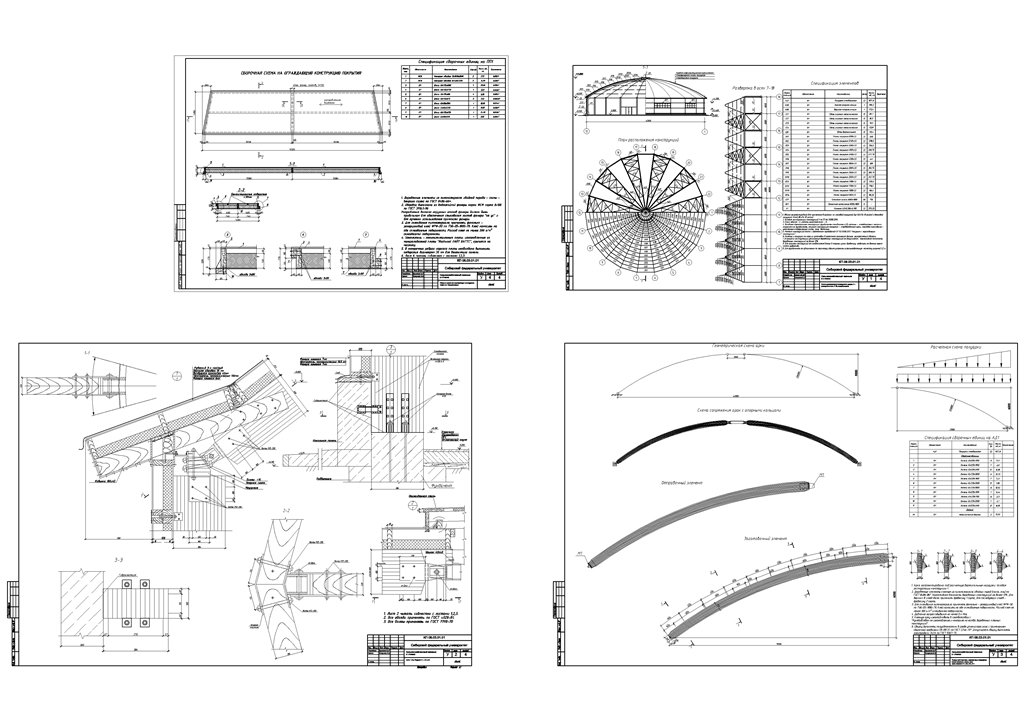

Состав: Сборочные схемы на ограждающую конструкцию покрытия,спецификация, узлы 1,2,3,разрезы 1-1,2-2,3-3,схемы расположения конструкций, схемы опор арки, Язык документа

Софт: AutoCAD 2018

Файлы:

Каталог / Строительство / Конструкции из дерева и пластмасс / Проектирование деревянного каркаса сельскохозяйственного павильона в г. Саяногорск

Дерево печать.docx
Дерево испр.dwg
