Проектирование гнутоклееной трехшарнирной рамы

Московский Государственный Строительный Университет
Кафедра "Конструкции из дерева и пластмасс"
Курсовой проект по дисциплине "Конструкции из дерева и пластмасс"
На тему "Проектирование гнутоклееной трехшарнирной рамы", Москва 2015

1. Исходные данные
Вариант 19
L = 24 м – пролет здания;
В = 3,3 м – шаг рамы;
Нкарн = 3,7 м – высота рамы в карнизе;
Lзд = 9В=9*3,3=29,7 м – длина здания;
qнормпокр = 0,39 кН/м2 – нормативная нагрузка от покрытия
qрасчпокр = 0,45 кН/м2 – расчетная нагрузка от покрытия;
I снеговой район;
α = 15о – угол наклона ригеля к горизонтали;
Схема: гнутоклееная трехшарнирная рама.
t-W% 1 – температурно-влажностные условия эксплуатации;
II класс ответственности здания.

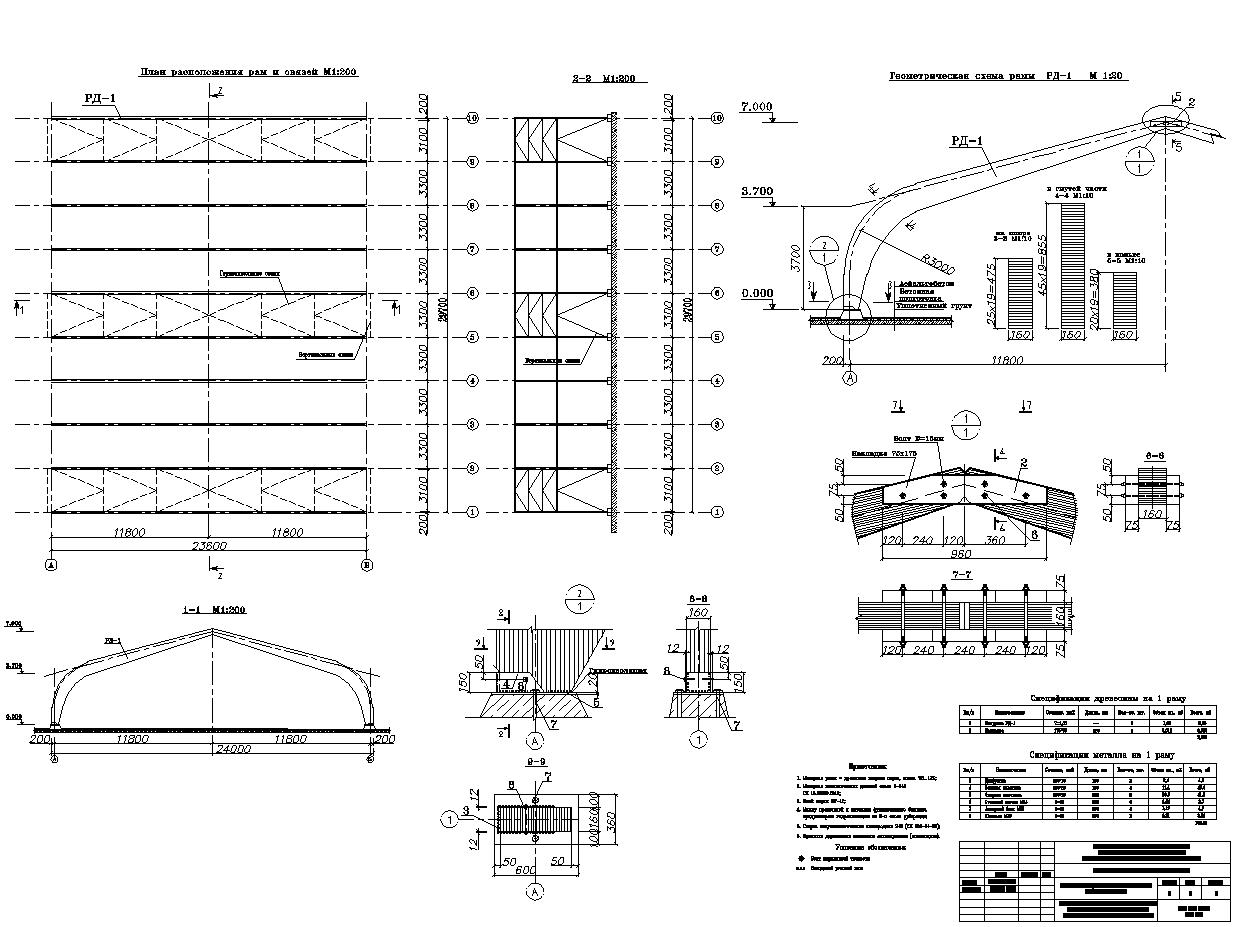

Состав: ПЗ 18 стр, чертеж 1 лист Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Строительство / Конструкции из дерева и пластмасс / Проектирование гнутоклееной трехшарнирной рамы

рама .docx
рама.dwg
