КОМПАС 3D 18

Проектирование каркасного деревянного здания

Полтавский национальный технический университет им. Юрия Кондратюка
Кафедра конструкций с метала, дерева та пластмасс
Курсовой проект по дисциплине "Конструкции с дерева та пластмасс"
на тему Проектирование каркасного деревянного здания
Полтава 2017

Проектирование утепленного покрытия с деревянным настилом и рулонной кровлей для постройки классом ответственности СС2. Категория элементов конструкции Б (1-й сорт). γn = 1,05- первая предельных состояний, γn = 0,975 - вторая группа предельных состояний. Класс условий эксплуатации 1. Срок эксплуатации здания - 50 лет. Шаг несущих конструкций - 4.5 м. Материал - осиновые доски 1-го сорта и фанера марки ФСФ сорта В / ВВ. Район строительства - г.. Запорожье.

Содержание
В данной работе выполняется расчет несущих элементов каркаса (ферма, колонна) подбор и подбор их сечений.
Графическая часть содержит схему размещения конструкций, габаритные размеры здания и основные узлы фермы и колонны.

ЗМІСТ

1. Проектування утепленого покриття з дерев’яним настилом у рулонною покрівлею 3
1.1. Вибір складу покриття 3
1.2. Збір навантажень на огороджувальні конструкції 4
1.3. Розрахунок клеєфанерної панелі 7
2. Розрахунок великопанельної ферми трикутної форми з клеєним верхнім поясом 10
2.1. Визначення зусиль в елементах ферми і підбір перерізів 11
2.2. Розрахунок і конструювання вузлових з’єднань 15
3. Розрахунок колони 25
3.1. Навантаження на стійку 25
Внутрішні зусилля у закладенні стійок 28
3.2. Конструктивний розрахунок 28
3.3. Розрахунок анкерного кріплення 30
4. Використана література 33

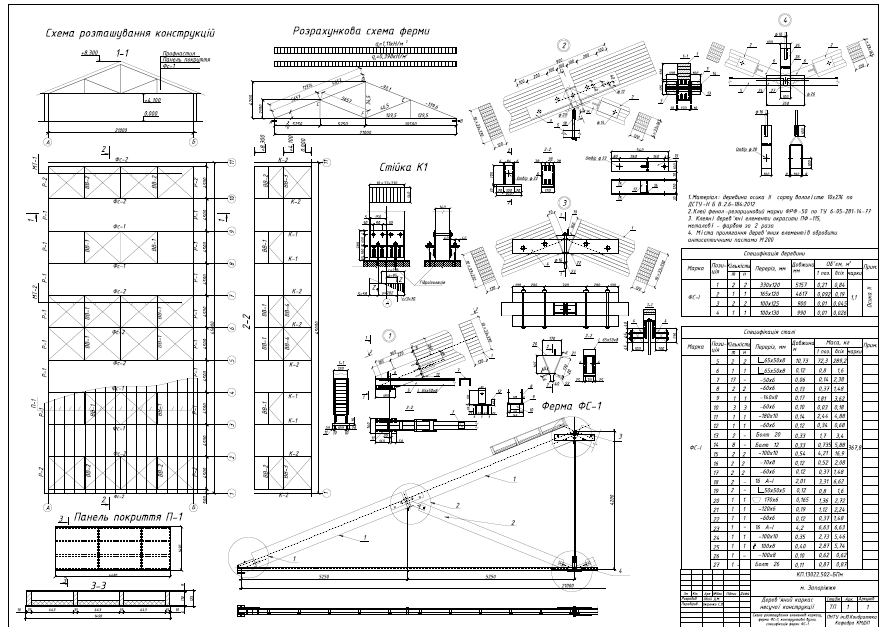

Состав: Схема расположения элементов каркаса, ферма ФС-1, конструктивные узлы, спецификация фермы ФС-1 Язык документа
