Федеральное государственное образовательное учреждение
высшего образования
«СИБИРСКИЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ»
Инженерно-строительный институт
Кафедра: Строительные конструкции и управляемые системы
Курсовой проект по дисциплине "Конструкции из дерева и пластмасс"

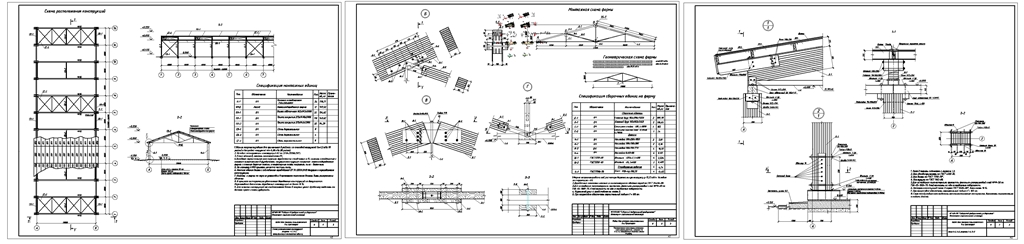

На тему: "Проектирование навеса для стоянки сельхозтехники в г. Красноярск"
Красноярск, 2018
Назначение здания – навес для стоянки сельхозтехники.
Пролет – 21 м.
Высота до низа несущих конструкций покрытия – 6 м.
Шаг колонн – 6 м.
Длина здания – 66 м.
Условия эксплуатации – Б1 согласно [6, табл. 2].
Класс конструктивной пожарной опасности – С2.
Уровень ответственности зданий – II согласно [7, п. 5.1].
Степень огнестойкости – IV.
СОДЕРЖАНИЕ
Введение…………………………………………………………………….…3
1 Природные характеристики и анализ места строительства…………..….4
1.1 Характеристика природно-климатических условий…………………4
1.2 Характеристика проектируемого здания…………………………......4
1.3 Общие требования к строительству навеса…………………………..5
2 Техническое проектирование……………………………………………...6
2.1 Проектирование плиты покрытия……………………………………..6
3 Рабочее проектирование…………………………………………………..17
3.1 Проектирование металлодеревянной фермы с клееным верхним поясом………………………………………….………………………......…17
3.2 Проектирование клеедощатой колонны…………………………......31
4 Расчет узловых соединений……………………………………….……..49
4.1 Расчет узла защемления колонны в фундамент…………….............49
4.2 Расчет узла опирания клеефанерной балки на колонну………..….55
5 Обеспечение долговечности конструкции………………………………59
5.1 Конструктивные меры защиты от увлажнения и гниения………....59
5.2 Конструктивные меры защиты от возгорания………………………61
5.3 Защита конструкции при перевозке и хранении……………..……..62
Заключение…………………..………………………………………….…....63
Список использованных источников………………………………….……64
ПРИЛОЖЕНИЕ А Инструкция по использованию программного комплекса SCAD…………………………………………………………………....66
