Расчет и конструирование сегментной металлодеревянной фермы

Брестский государственный технический университет
Кафедра строительных материалов и изделий
Курсовой проект по дисциплине "Проектирование деревянных конструкций по ТКП EN 1995"
На тему: "Одноэтажное каркасное здание"
Брест 2020

Исходные даннае:
1.Район строительства - по снегу - 3
2.Базовая скорость ветра - 21м/с
3.Пролет фермы - 25м
4.Шаг колонн - 3.5м
5.Отметка низа стропильных конструкций - 5.5м
6.Длина здания 9В, где В - шаг колонн
7.Стропильная конструкция - сегментная клееная ферма h/l = 1/7
8.Кровля - рулонная по клеефанерным плитам
9.Утеплитель плотностью 150кг/м3 и толщиной 60мм
10.Тип колонн: клееные
11.Порода древесины: кедр сибирский
12.Условия эксплуатации -1
13.Тип местности: IV
14.Класс надежности объекта RC2
15.Высота местности на уровнем моря: А=250м
16.Дополнительные требования: а)нижний пояс фермы - уголок неравнополочный; б) фанера обшивки клеефанерной плиты - лиственница; в)ширина клеефанерной плиты - 1.5м; г) толщина слоя досок: фермы - 26мм, колонны - 19мм.
В данной работе просчитываются деревянные конструкции в виде клеефанерных плит, стропильной фермы, колонны и устойчивость самого каркаса (рамы)

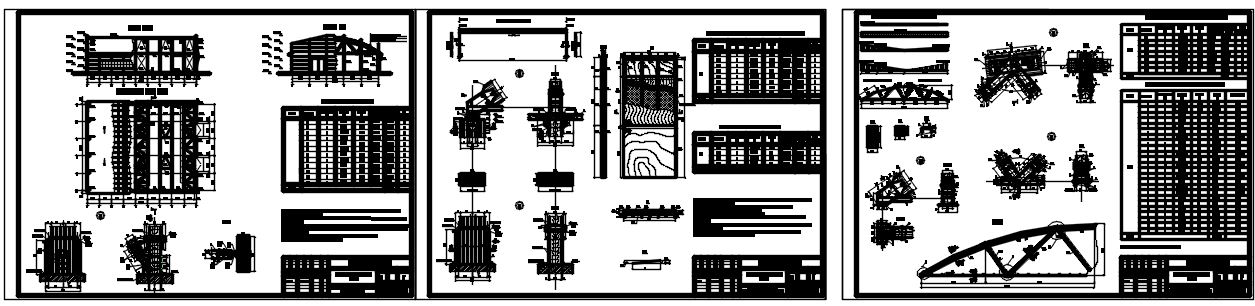

Графическая часть содержит план здания, разрез здания, план клеефанерной плиты, разрез клеефанерной плиты, вид стропильной фермы, узлы (опорный, нижний и коньковый) фермы, а так же узел базы колонны

Содержание
Введение
1. Расчет и конструирование ограждающей конструкции покрытия
1.1 Расчет клеефанерной плиты
2. Расчет и конструирование сегментной металлодеревянной фермы
2.1 Конструктивная схема фермы
2.2 Статический расчет
2.3 Конструктивный расчет
2.3.1 Подбор сечения панелей верхнего пояса
2.3.2 Расчет раскосов
2.3.3 Подбор сечения нижнего пояса
2.4. Конструирование и расчет узлов
2.4.1. Опорный узел
2.4.2 Коньковый узел
2.4.2.1 Расчет крепления стальных пластинок-наконечников к раскосам
2.4.2.2 Конструирование сварного вкладыша и подбор диаметра узлового болта
2.4.3 Нижний промежуточный узел
3. Статический расчет поперечной рамы и подбор сечения колонны
3.1. Определение вертикальных нагрузок на раму
3.2. Определение горизонтальных нагрузок на раму
3.3. Статический расчет рамы
3.4. Подбор сечения колонны
3.5. Расчет базы колонны
4. Разработка схемы связей по шатру здания и колоннам
5. Мероприятия по защите деревянных конструкций от гниения и возгорания
Литература
