Стапель для сборки деревянных щитов

Сборочный стапель представляет собой коробчатую поворотную раму, сваренную из швеллера.

Стапель предназначен для сборки деревянных щитов шириной до 2700мм и длиной до 3100мм. Максимальная толщина доски 40мм.

Состав: СБ, деталировка

Софт: КОМПАС-3D 16

Файлы:

Стапель/

Стапель/ФДИР-РЗ.088.00 Стапель.cdw

Стапель/ФДИР-РЗ.088.03.01.05 - Винт.cdw

Стапель/ФДИР-РЗ.088.03.10 - Гайка.cdw

Стапель/ФДИР41-РЗ.088.03.01.06 - Вал.cdw

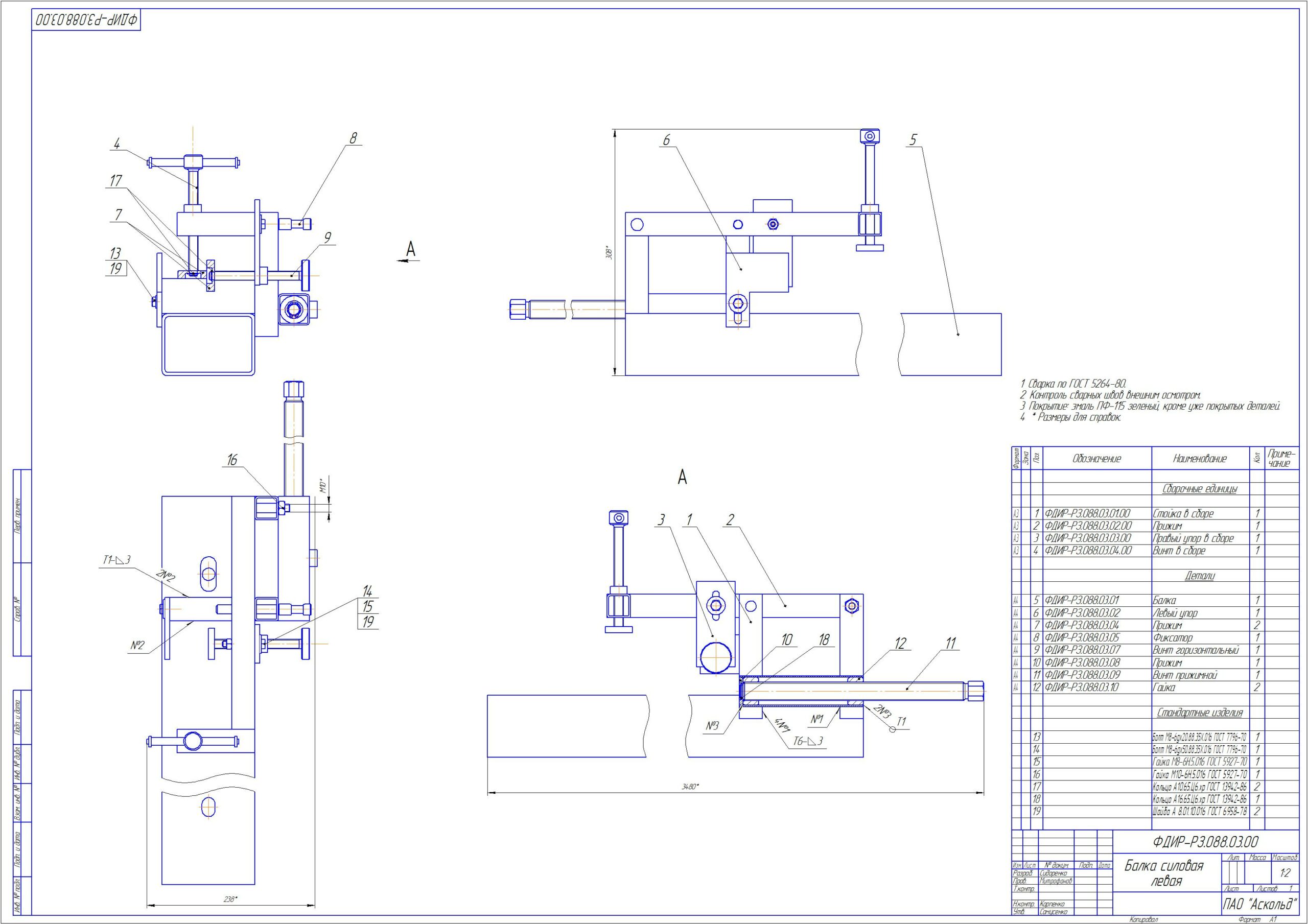

Стапель/Балка силовая левая ФДИР-РЗ.088.03.00.cdw

Стапель/ФДИР-РЗ.088.03.09 - Винт прижимной.cdw

Стапель/ФДИР-РЗ.088.03.01.04 - Гайка.cdw

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
