Тамбовский государственный технический университет
Кафедра конструкции зданий и сооружений
Курсовой проект по дисциплине "Конструкции из дерева и пластмасс"
На тему «Здание с несущим деревянным каркасом»
Тамбов 2019
Исходные данные
Конструкции покрытия:
- Клеефанерная панель
Несущие конструкции:
- Дощатоклееная треугольная арка
- Дощатоклееная колонна
В соответствии с заданием на проектирование был разработан проект деревянного здания. В проекте осуществляется расчет и проектирование клеефа-нерной панели покрытия, клеефанерной арки и дощатоклееной колонны. Конструктивные решения строительных конструкций базируются на единых положениях, в основе которых лежат расчеты по предельным состояниям и конкретные эксплуатационные требования. Расчет выполнен с соблюдениями действующих СП и ГОСТ.

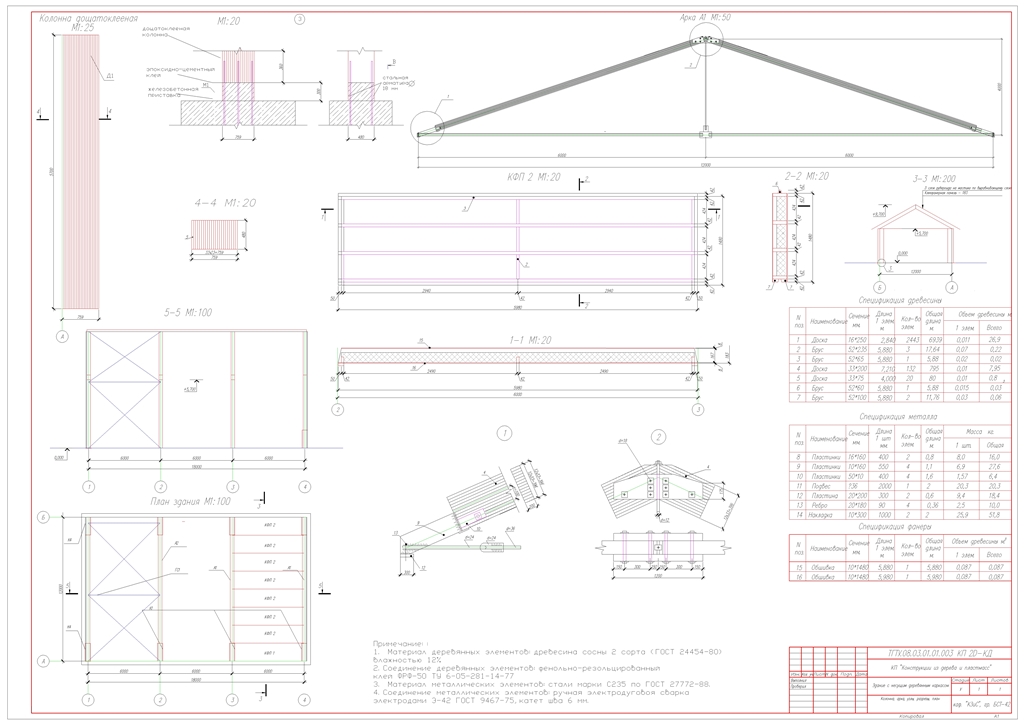

Проект состоит из пояснительной записки и графической части. Графи-ческая часть разработана на 1 листе А1.
В соответствии с заданием на проектирование был разработан проект здания с деревянным несущим каркасом в г. Тамбов. Размеры здания в плане 12×18 м. Шаг колонн 6 м.
В проекте осуществлен расчет и проектирование клеефанерной панели, кле-ефанерной балки и дощатоклееной колонны.
– Панель запроектирована с размерами в плане 1,48 × 5,98 м. Обшивка при-нята из водостойкой фанеры марки ФСФ сорта В/ВВ толщиной 8 мм. Утеплитель – экструдированный пенополистирол «Руфмат А» толщиной 8 см.
– Клеефанерная треугольная арка сечением 200×396 мм.
– Дощатоклееная колонна высотой 5,7 м с размерами в плане hк = 0,759 м. и bк = 0,48 м.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ…………………………………………………………………… 2
1 Расчет клеефанерной панели покрытия…………………………………… 3
1.1 Компоновка рабочего сечения панели………………………………... 3
1.2 Сбор нагрузок на панель покрытия…………………………………… 5
1.3 Определение расчетных усилий и геометрических характеристик сечений панели………………………………………………………………... 6
1.4 Проверка несущей способности панели……………………………… 7
1.5 Проверка панели на прогиб…………………………………………… 10
2 Расчет клеефанерной балки………………………………………………... 11
2.1 Сбор нагрузок на балку………………………………………………... 11
2.2 Проверка поясов на действие нормальных напряжений……………. 12
2.3 Проверки фанерной стенки …………………………………………… 13
2.4 Проверка прогиба от действия нормативной нагрузки……………… 17
3 Расчет колонны……………………………………………………………... 19
3.1 Компоновка сечения колонны………………………………………… 19
3.2 Определение нагрузок на колонну……………………………………. 19
3.3 Определение усилий в колонне……………………………………….. 21
3.4 Расчет колонны на прочность и устойчивость……………………….. 23
3.5 Расчет узла защемления колонны в фундамент……………………… 25
ЗАКЛЮЧЕНИЕ……………………………………………………………….. 27
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ………………………… 28
